【導讀】當由于程序運行出錯或操作錯誤使系統處于死鎖狀態時，為擺脫困境，也需按復位鍵以重新啟動。所以系統的復位電路必須準確、可靠地工作。本文就講解的是多間隔脈沖信號連接器電路，教你快速準確的設計連接器電路！
單片機應用系統工作時，除了進入系統正常的初始化之外，當由于程序運行出錯或操作錯誤使系統處于死鎖狀態時，為擺脫困境，也需按復位鍵以重新啟動。所以系統的復位電路必須準確、可靠地工作。單片機的復位都是靠外部電路實現的，在時鐘電路工作后，只要在單片機的RST引腳上出現24個時鐘振蕩脈沖（即2個機器周期）以上的高電平，單片機便實現初始化狀態復位。為了保證應用系統可靠地復位，系統采用按鍵電平復位方式。

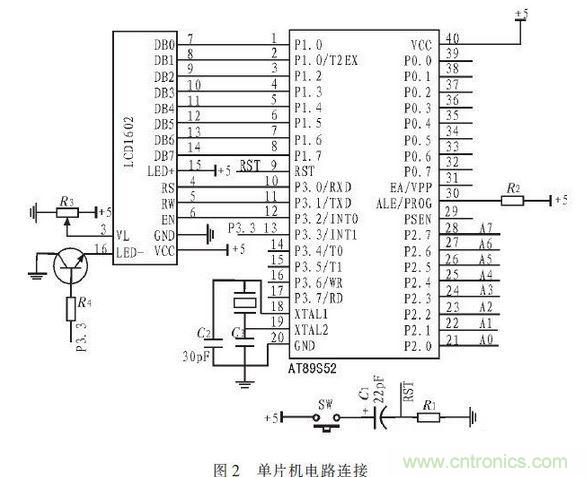

單片機AT89S52的P1口與液晶顯示模塊LCD1602的數據端口相連，P3.2控制液晶模塊的讀寫；對比度調整端連接一個10 kΩ的可調電阻，用來調整液晶顯示亮度。另外，單片機的P2口與CPLD的8個I/O口相連，以進行數據傳輸，其電路設計如圖2所示。
CPLD電路設計
晶振是為處理器提供頻率基準的元器件，屬于系統不可或缺的一部分。通常分為有源晶振和無源晶振兩個大類，無源晶振要求芯片內部有震蕩器，并且其信號電壓根據起振電路而定，允許不同的電壓，但無源晶振通常信號質量和精度較差，需要精確的匹配外圍電路，如需更換晶振要同時更換外圍電路。有源晶振不需要芯片的內部振蕩器，可以提供高精度的頻率基準，信號質量也較無源晶振要好。

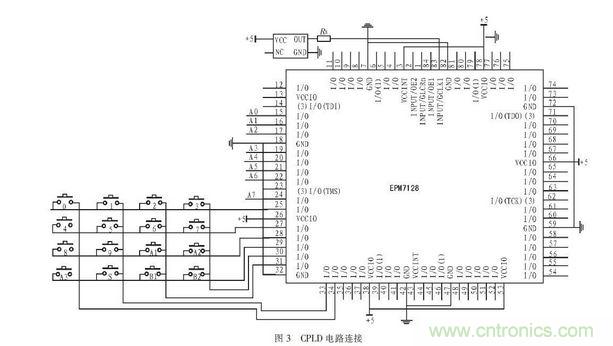

EPM7128SLC84需要提供外部時鐘信號，由于CPLD對時鐘精度要求甚高，通過前面的分析可知有源晶振的通信質量和精度較無源晶振高，所以采用1.000 MHz的有源晶體振蕩器，電路的輸出端口與處理器EPM7128SLC84的GCKL1連接，其具體電路設計如圖3所示。
