【導讀】耦合途徑，是傳輸線之間的互容與互感而已，這個互容互感其實也就是傳輸線之間的阻抗。減小互容與互感，加大傳輸線之間的阻抗，傳輸線之間的串?dāng)_也就隨之減小了。
場與路都是助我們理解問題，解決問題的手段。能用路解決的問題，堅決不用到場。
——Mr.S
雖然說串?dāng)_是電磁場的耦合，但是使用電容與電感就可以理解他。
我們都知道兩個導體會構成一個電容，當電容兩端的電壓發生變化時，會有電流從電容中流過：

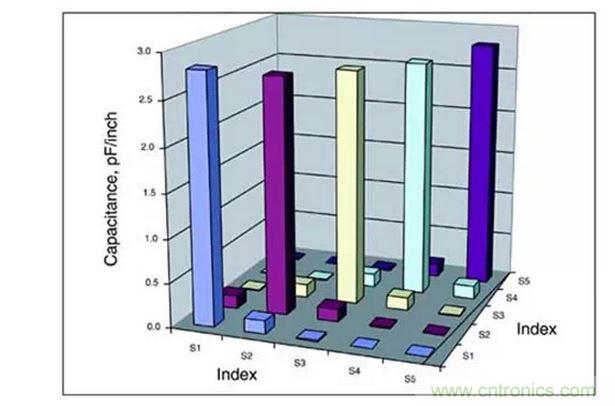

這個電容耦合不止發生在我們的信號線與信號線之間，同時也發生在信號線與回流平面之間。讓我們來看一下下面拓?fù)涞碾娙菥仃嚕?/div>
[page]
可以看到，信號路徑與回流路徑之間的互容遠遠大于不同信號路徑之間的互容。我們知道，電容越大阻抗越低，而信號會選擇低阻抗的路徑回流。所以更多的能量耦合到了回流路徑上，是的，這句話的意思是，信號的回流與信號的串?dāng)_是同樣的道理，只不過能量在回流路徑上我們叫它回流并且去保護它，在其他信號上時我們叫他串?dāng)_，需要去避免它。當回流路徑阻抗很高時，信號可以通過附近的其他信號進行回流，這時串?dāng)_就非常非常高了。
可以看到，信號路徑與回流路徑之間的互容遠遠大于不同信號路徑之間的互容。我們知道，電容越大阻抗越低，而信號會選擇低阻抗的路徑回流。所以更多的能量耦合到了回流路徑上，是的，這句話的意思是，信號的回流與信號的串?dāng)_是同樣的道理，只不過能量在回流路徑上我們叫它回流并且去保護它，在其他信號上時我們叫他串?dāng)_，需要去避免它。當回流路徑阻抗很高時，信號可以通過附近的其他信號進行回流，這時串?dāng)_就非常非常高了。

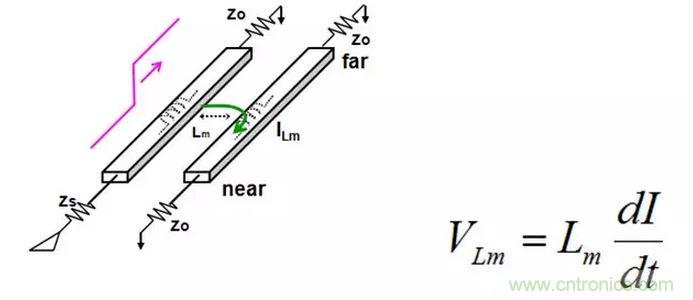

除了以上的容性耦合之外，同樣有著感性耦合：

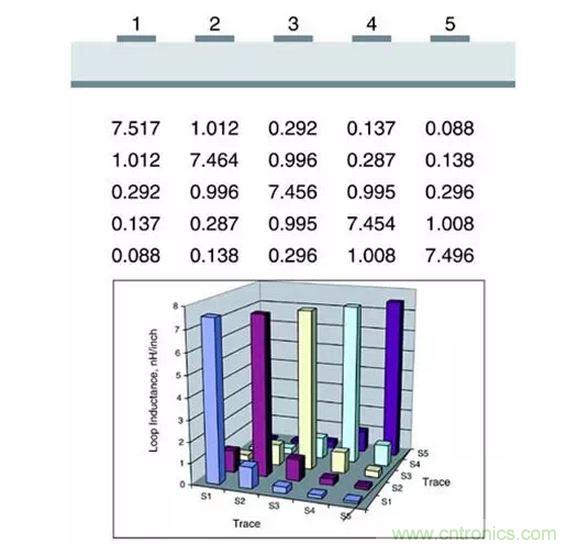

耦合的程度同樣可以用一張互感矩陣表示。如你所想，他的趨勢與互容矩陣無二：
在這里，我們只需要將其理解為一個個變壓器?；亓髀窂诫姼休^大，匝數較多，而其他信號的電感較小匝數較少。所以更多的能量耦合到回流路徑上了。感性耦合會比較難理解,需要想清楚電感的定義L=N/I。
好了，耦合途徑我們都搞清楚了，不過是傳輸線之間的互容與互感而已，這個互容互感其實也就是傳輸線之間的阻抗。減小互容與互感，加大傳輸線之間的阻抗，傳輸線之間的串?dāng)_也就隨之減小了。
