【導讀】線繞電阻采用鎳鉻合金等高電阻率金屬絲繞制在陶瓷骨架上，表面覆蓋絕緣釉層。其電阻值由繞線長度、線徑及合金成分決定，典型溫度系數可達±5ppm/℃，精度可達0.01%（E96系列）。碳膜電阻則通過真空沉積工藝在陶瓷基體形成碳基薄膜，電阻值由膜層厚度和碳濃度控制，溫度系數通常為±200ppm/℃，精度范圍0.5%~5%（E24/E12系列）。
一、技術特性對比分析
1.1 結構原理與性能差異
線繞電阻采用鎳鉻合金等高電阻率金屬絲繞制在陶瓷骨架上，表面覆蓋絕緣釉層。其電阻值由繞線長度、線徑及合金成分決定，典型溫度系數可達±5ppm/℃，精度可達0.01%（E96系列）。碳膜電阻則通過真空沉積工藝在陶瓷基體形成碳基薄膜，電阻值由膜層厚度和碳濃度控制，溫度系數通常為±200ppm/℃，精度范圍0.5%~5%（E24/E12系列）。

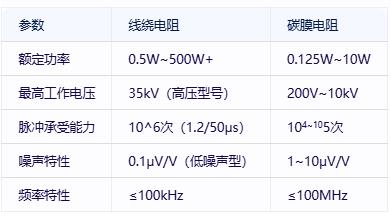

1.2 電氣性能參數對比
二、應用場景與選型要?jiǎng)t
2.1 線繞電阻應用場景
● 精密測量領域：在萬用表、電橋等精密儀器中，0.01%精度線繞電阻作為標準電阻使用
● 大功率場合：工業變頻器制動電阻（額定功率可達500W）、焊接設備限流電阻
● 脈沖吸收電路：防雷擊浪涌保護（典型脈沖能量吸收≥100J）
● 低溫漂要求：航天器溫控系統（工作溫度范圍-55℃~+150℃）
2.2 碳膜電阻應用場景
● 消費電子：手機充電器（0603~2512封裝，額定功率1/16W~1W）
● 高頻電路：RF匹配網絡（自諧振頻率≥100MHz）
● 成本敏感型產品：LED照明驅動（單價低至0.001美元）
● 浪涌保護：一次性保險絲替代方案（1/4W~2W功率等級）
三、成本結構與選型策略
3.1 成本構成分析
● 線繞電阻：材料成本占比約65%（合金絲占40%），精密加工成本占25%，測試校準成本占10%
● 碳膜電阻：基板材料成本占30%，薄膜沉積工藝占50%，封裝測試占20%

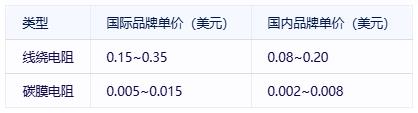

典型價格對比（以0603/100kΩ為例）：
3.2 選型核心要素
1. 精度與穩定性：
● 醫療設備優先選用線繞電阻（精度≥0.1%）
● 消費電子可采用碳膜電阻（精度1%~5%）
2. 功率處理能力：
● 功率密度＞1W/cm3時必須使用線繞電阻
● 碳膜電阻功率密度上限0.5W/cm3
3. 環境適應性：
● 軍用級（-55℃~+125℃）必選線繞電阻
● 工業級（-25℃~+85℃）可選碳膜電阻
4. 成本敏感性：
● 單機用量＞1000pcs時，碳膜電阻成本優勢顯著
● 關鍵安全電路建議采用線繞電阻
四、主流廠商技術路線對比

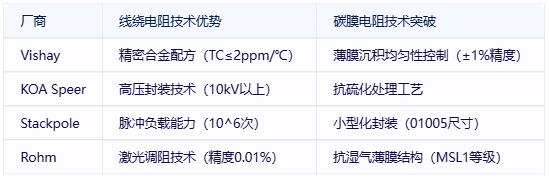

4.1 國際廠商技術特點

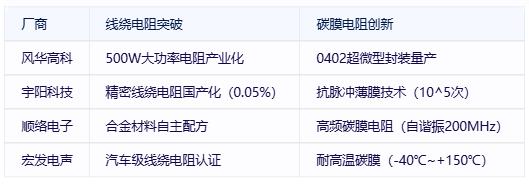

4.2 國內廠商進展
五、選型決策樹
1. 精度需求＞0.1% → 線繞電阻
2. 功率密度＞0.5W/cm3 → 線繞電阻
3. 工作溫度＞100℃ → 線繞電阻
4. 成本敏感且精度≤5% → 碳膜電阻
5. 高頻應用＞100MHz → 碳膜電阻
6. 脈沖負載＞10^5次 → 線繞電阻
六、技術發展趨勢
1. 線繞電阻：
● 納米合金材料應用（TC＜1ppm/℃）
● 3D立體繞線技術提升功率密度
● 集成溫度傳感器實現智能監控
2. 碳膜電阻：
● 石墨烯基薄膜研發（功率密度提升3倍）
● 激光微調技術實現0.1%精度
● 柔性基板開發（可彎曲應用）
七、結論
線繞電阻與碳膜電阻呈現明顯的差異化競爭格局。在需要高精度、高穩定性、大功率的應用場景中，線繞電阻具有不可替代性，國際廠商在材料技術和高端市場仍保持優勢。碳膜電阻憑借成本和體積優勢，在消費電子領域占據主導地位，國內廠商通過工藝創新正在快速縮小技術差距。選型時應根據具體應用場景建立技術-成本平衡模型，重點關注溫度系數、功率容量、長期穩定性等關鍵參數。
