【導讀】在交通事故中，因酒后駕車引起的交通事故占有相當一部分比例。如何杜絕酒后駕車引起的惡果呢，如果在車上安裝一臺酒后駕車自動保護裝置，怎樣呢？如何去設計這套酒后駕駛自動保護系統呢？
在交通事故中，因酒后駕車引起的交通事故占有相當一部分比例。要杜絕酒后駕車，我們就需要在車上安裝一臺酒后駕車自動保護裝置。總共由四部分組成,分別如下：
檢測電路：檢測電路分為兩部分，第一部分為酒精氣體檢測電路，它是利用酒精傳感器對酒精具有高的靈敏度的特性來對空氣中含酒精量進行檢測，其結構圖如圖2所示。
酒精傳感器是一種二氧化錫半導體型酒精氣體傳感器，它具有對酒精具有高的靈敏度和快速的響應得特性。但它缺點是由于有電加熱絲壽命較短，我們可以利用第二部分的車內人體紅外檢測電路來控制它的工作。所以第二部分功能為車內人體紅外檢測，當檢測到有人體時，首先給酒精傳感器通0.5-2S的大電流使傳感器快速加熱，從而迅速進入正常工作狀態（如正常加熱傳感器需要預熱1-2分鐘，才能正常工作），然后啟動相應電路。
中央處理電路：采用單片機進行智能處理，控制語音提醒和保護等。軟件處理流程圖如圖3所示。
語音電路：如果檢測酒精含量接近交通安全標準，會友情提示小心駕駛。如果超過安全標準，動作電路動作，并警告駕駛員嚴禁駕駛。
動作電路：根據控制電路的處理結果直接切斷發動機。
車酒后駕車自動保護系統圖如圖1所示。有了此汽車酒后駕車自動保護裝置，有效控制了因酒后駕車引起的交通事故。此系統還可應用在其它需要嚴禁控制酒后操作的的場合。比如叉車、吊車。

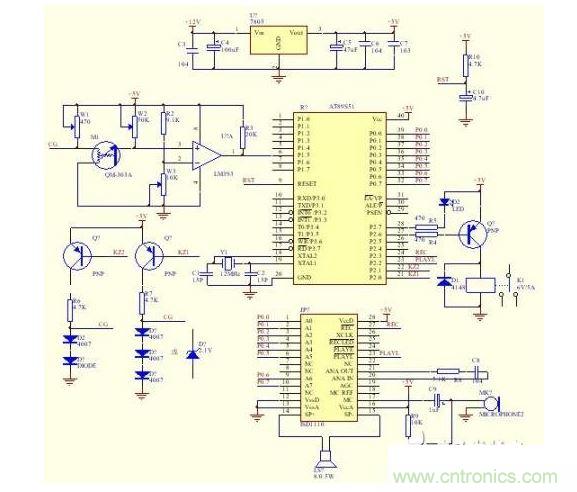

圖1 系統電路圖
酒后駕車自動保護系統圖

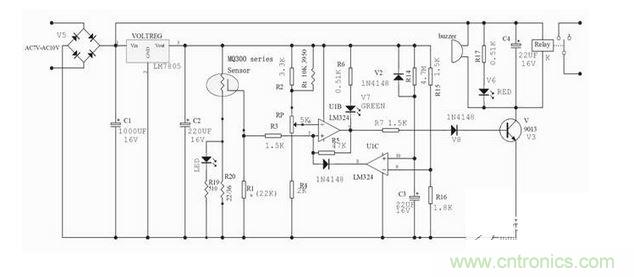

利用酒精傳感器的含有酒精氣體檢測裝置，當在車內檢測到酒精濃度超過標準，電路中繼電器動作，切斷汽車發動機，使汽車不能開動。如圖， 此電路控制簡單，缺點只要車內酒精濃度超標則會動作，所以應用存在局限性，如出租車就不適合。
