【導讀】漏電保護器，即漏電開關，也叫漏電斷路器，主要是用來在設備發生漏電故障時以及對有致命危險的人身觸電保護，具有過載和短路保護功能。以下將介紹漏電保護器的保護原理和保護范圍。
漏電保護器的保護原理

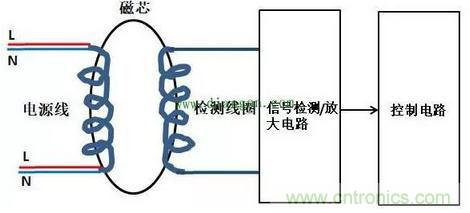

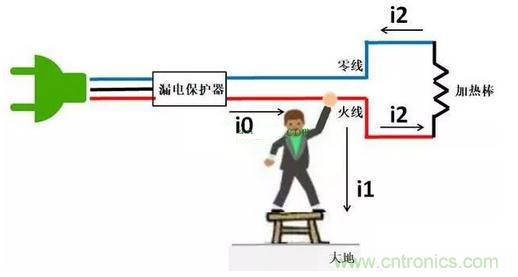

如圖1所示，漏電保護器正常工作時，因未漏電，故只有零線和火線有電流流動，即i1不存在，i0=i2，通過圖2分析得知，由于零線和火線電流大小相等，方向相反磁場相互抵消，故磁芯不生產耦合磁場，圖4的檢測線圈不生產感應電勢，控制電路不動作；當有漏電發送時，i1電流存在，火線電流i0=i1+i2,零線電流為i2，火線電流大于零線電流，不對稱，故磁芯有耦合磁場傳遞到檢測線圈那，檢測線圈產生感應電勢，導致控制電路動作切斷電源。
圖1：電流導向圖
圖2：電流對稱檢測原理
通過以上描述保護原理得知，漏電保護器主要有兩個參數要注意，一個是動作電流參數，即電流i0和i2相差多大值時開始切斷電流；另一個是動作時間參數，即從開始檢測到漏電動作電流到切斷電源的時間。購買時注意選購合適的參數。
漏電保護器的保護范圍

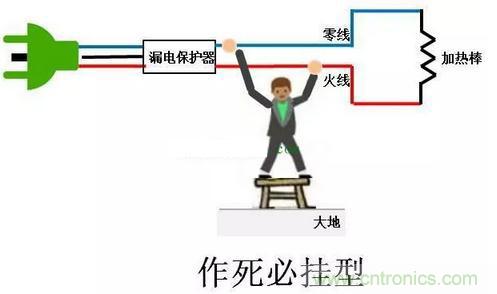

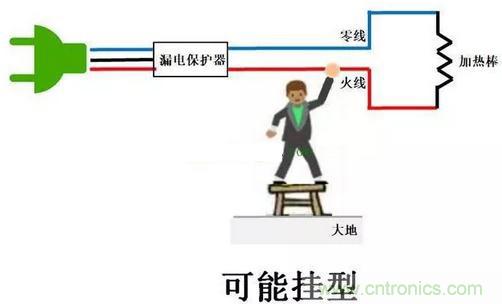

漏電保護器的保護范圍僅限圖2漏電情況所示，圖1為作死必掛型，漏電保護器會見死不救，對你無動于衷的。請注意，即便是圖2漏電情況，雖說漏電保護器會保護跳閘斷電，也不能絕對確保人員安全（視個人體質情況來定），因?yàn)槁╇姳Ｗo(hù)器有個延時跳閘和動作電流閾值，所以嚴格來講，漏電保護器僅僅是降低漏電出現的安全事故概率，不能100%絕對保護漏電安全，即便如此，漏電保護器的存在仍不可或缺。
