多級放大器信號傳輸分析方法

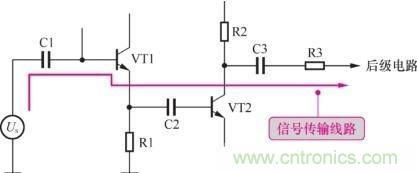

分析信號的傳輸過程是電路分析中的重要環節，通過分析可以了解信號在整機電路中的傳輸、放大、處理的脈絡。分析時將所有的電路連接成一個整體，對于多級放大器從信號源電路開始一級級地分析，直至最后一級放大器的負載電路。圖1-1是多級放大器信號傳輸分析示意圖。

圖1-1 多級放大器信號傳輸分析示意圖

信號傳輸分析的過程是：信號源US→C1→VT1基極→VT1發射極→C2→VT2基極→VT2集電極→C3→R3→后級電路。這一過程分析了信號在多級放大器電路中的傳輸路徑，更為詳細的分析過程如下。

US(信號源，是放大器所需要放大的信號)→C1(耦合電容，隔直流通交流)→VT1基極→VT1發射極(射極輸出器，進行電流放大和信號源電路隔離)→C2(第一級與第二級放大器之間的耦合電容)→VT2基極→VT2集電極(電流和電壓雙重放大作用)→C3(第二級放大器輸出端的耦合電容)→R3(耦合電路電阻，穩定電路工作)→后級電路。

掌握了上述信號傳輸分析方法，說明對多級放大器電路的工作原理已經深層次地掌握，“吃透”了電路工作原理。

重要提示

掌握信號傳輸分析方法的意義有下列幾點。

(1)了解信號處理內容。全面掌握了信號在電路中每個環節(元器件)受到的處理結果，例如在放大管中得到放大，在耦合電容中實現了耦合等。

(2)了解信號行蹤。故障檢修中可以追蹤信號的傳輸“行蹤”，通過測量儀器可以了解信號在某個環節的處理是否正常。

(3)利于故障分析。信號傳輸過程中的任何一個環節出現故障都將對后面的電路工作有不良影響。例如，信號傳輸路途中任何一只元器件開路，后面的電路中都將無信號。

負反饋電路分析方法

重要提示

分析負反饋電路要聯系放大器的輸出端和輸入端，需要將電路集零為整，特別是分析大環路負反饋電路時，要將參與負反饋的各級電路聯系起來分析。

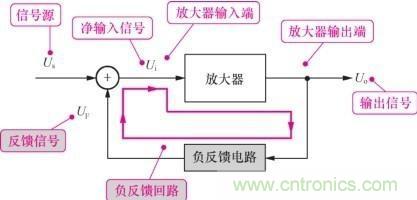

圖1-2是負反饋電路分析示意圖，這是一個有放大器參與、連接放大器輸入端和輸出端的閉合回路，負反饋電路接在放大器輸出端與輸入端之間，根據這一電路特征可以識別負反饋電路。
