【導讀】濾波電路常用于濾去整流輸出電壓中的紋波，一般由電抗元件組成，如在負載電阻兩端并聯電容器C，或與負載串聯電感器L，以及由電容，電感組成而成的各種復式濾波電路。利用電路的調整作用使輸出電壓穩定的過程稱為穩壓。
濾波電路常用于濾去整流輸出電壓中的紋波，一般由電抗元件組成，如在負載電阻兩端并聯電容器C，或與負載串聯電感器L，以及由電容，電感組成而成的各種復式濾波電路。利用電路的調整作用使輸出電壓穩定的過程稱為穩壓。運放能對信號進行數學運算的放大電路。比較器是通過比較兩個輸入端的電流或電壓的大小，在輸出端輸出不同電壓結果的電子元件。比較器常被用于模數轉換電路中。

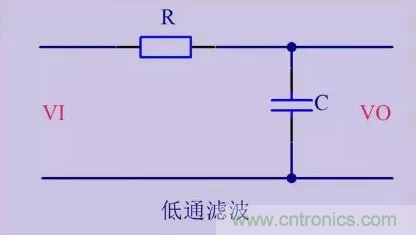

1、一種常用的無源低通濾波電路
上圖由RC組成的低通濾波電路很常用，在直流信號處理中常常會出現。熟悉RC微積分電路的可知，這不只是RC積分電路，其實積分電路具有低通濾波的功能。

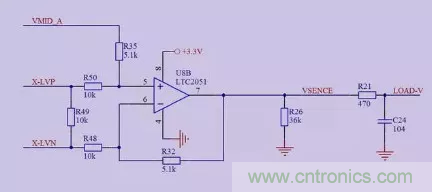

下圖電壓采集電路中就使用到了該濾波電路。

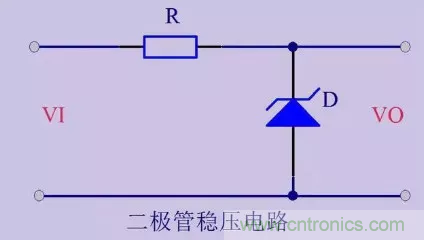

2、穩壓二極管穩壓電路
看似簡單，其實就一個電阻和一個穩壓二極管，但對初學者來說并不容易。不是隨便選擇滿足穩壓要求的二極管再配個電阻就可以，電阻R的大小選多少合適？這是要根據穩壓管的正常工作電流范圍以及電壓負載的大小進行匹配的。
最好了解穩壓二極管的U-I曲線圖以及整個穩壓過程。

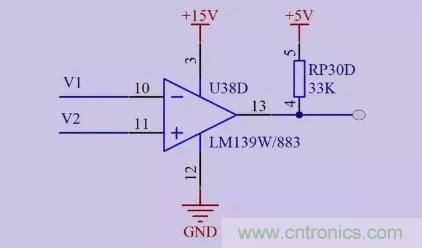

3、電壓比較器電路
如上圖，電壓比較器的原理是這樣的，當V1>V2時，輸出為低電平（GND）。
4、運算放大電路

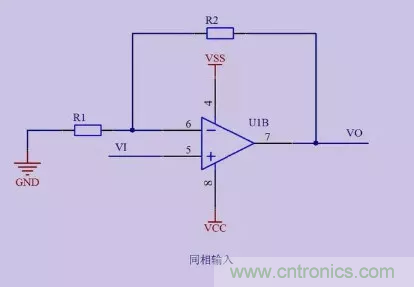

上圖為同相運放電路原理，輸出公式為：VO=VI×(1+R2/R1)

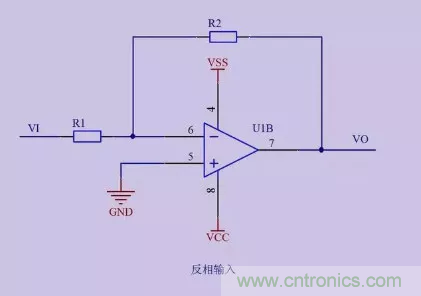

上圖為反向輸入運放原理，輸出公式為：VO=-VI×(R2/R1)。
要學會運用運放正負輸入端"虛斷"與"虛短"的原理，進行推算。
● 虛短指在理想情況下，兩個輸入端的電位相等，就好像兩個輸入端短接在一起，但事實上并沒有短接。
● 虛斷指在理想情況下，流入集成運算放大器輸入端電流為零。這是由于理想運算放大器的輸入電阻無限大，就好像運放兩個輸入端之間開路。但事實上并沒有開路。
