12V升30V大功率2x100W雙聲道D類音頻功放升壓組合解決方案

發布時間:2022-02-21 責任編輯:lina

【導讀】目前拉桿音箱或汽車音頻系統采用12V鉛酸電池為主要電源、由于電壓的限制,音箱的輸出功率很難有實質的提升。超過50W的功率現階段市場上主要采用升壓+TPA3116的升壓音頻解決方案,因TPA3116的最高工作電壓為26V,考慮到可靠性升壓至24V,輸出4歐65W(THD1%)。


引言


目前拉桿音箱或汽車音頻系統采用12V鉛酸電池為主要電源、由于電壓的限制,音箱的輸出功率很難有實質的提升。超過50W的功率現階段市場上主要采用升壓+TPA3116的升壓音頻解決方案,因TPA3116的最高工作電壓為26V,考慮到可靠性升壓至24V,輸出4歐65W(THD1%)。隨著技術進步及競爭加劇,市場對功率及音質的要求也越來越高,深圳市永阜康科技有限公司推出基于CS8683+FP5207、12V升30V大功率2x100W雙聲道D類音頻功放升壓組合解決方案,為音頻愛好者提供極致的音質體驗。

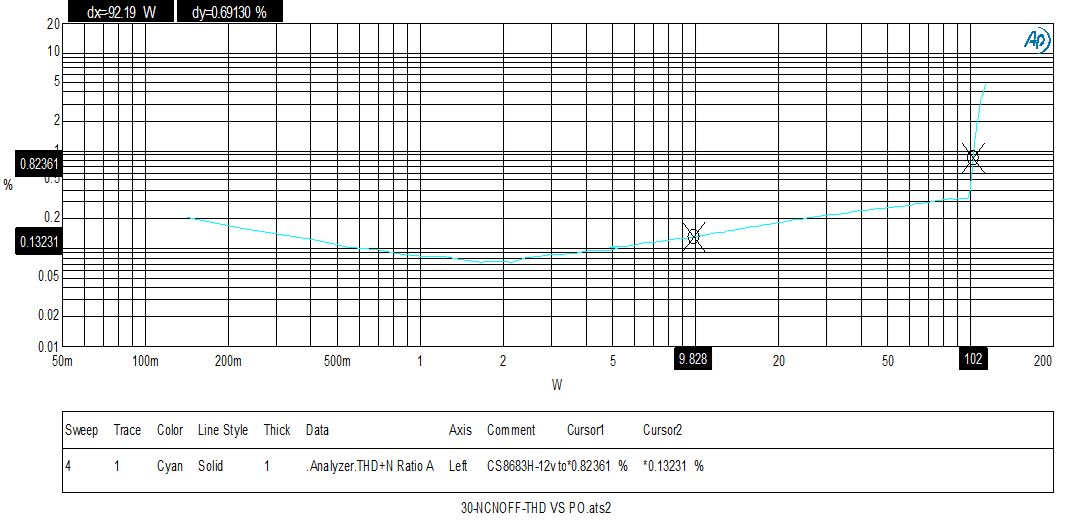

CS8683H輸出功率曲線圖:


12V升30V大功率2x100W雙聲道D類音頻功放升壓組合解決方案


方案簡介


此方案大致分為兩個主要級:


1、采用FP5207非同步升壓控制器。此設計10V-15V輸入電壓,實現30V輸出,并且能夠為負載提供8A持續電流;

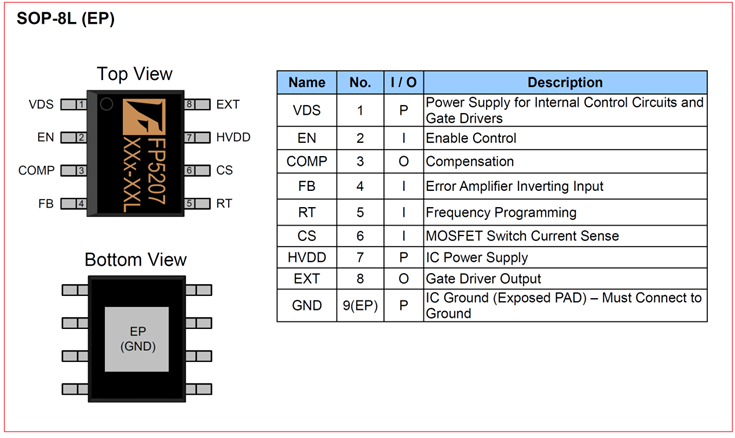

FP5207腳位定義圖以及管腳說明


12V升30V大功率2x100W雙聲道D類音頻功放升壓組合解決方案


2、采用CS8683兩顆大功率單聲道D類音頻功放IC(單聲道100W用一顆),30V提供2*100W/4歐 ( THD+N=1%)持續功率輸出;

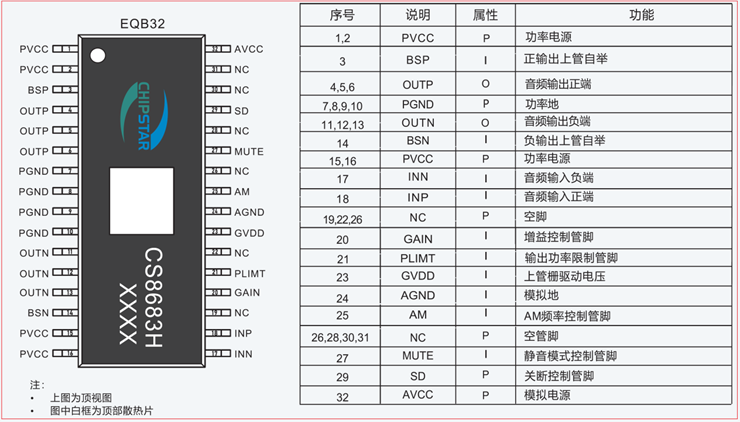

CS8683H腳位定義圖以及管腳說明


12V升30V大功率2x100W雙聲道D類音頻功放升壓組合解決方案


應用信息

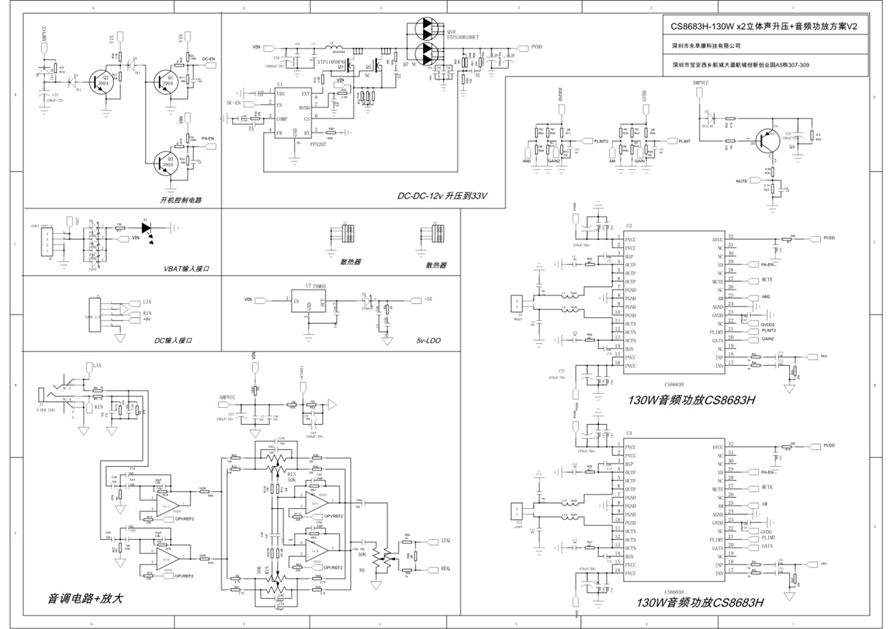

1.CS8683H+FP5207 DEMO板原理圖


12V升30V大功率2x100W雙聲道D類音頻功放升壓組合解決方案

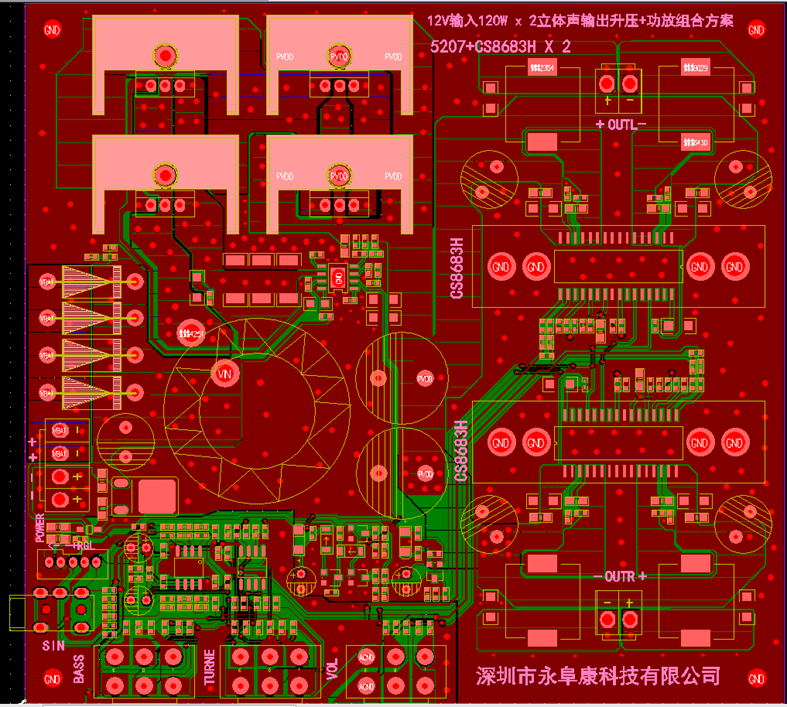

2.CS8683H+FP5207 DEMO板PCB頂層設計圖


12V升30V大功率2x100W雙聲道D類音頻功放升壓組合解決方案

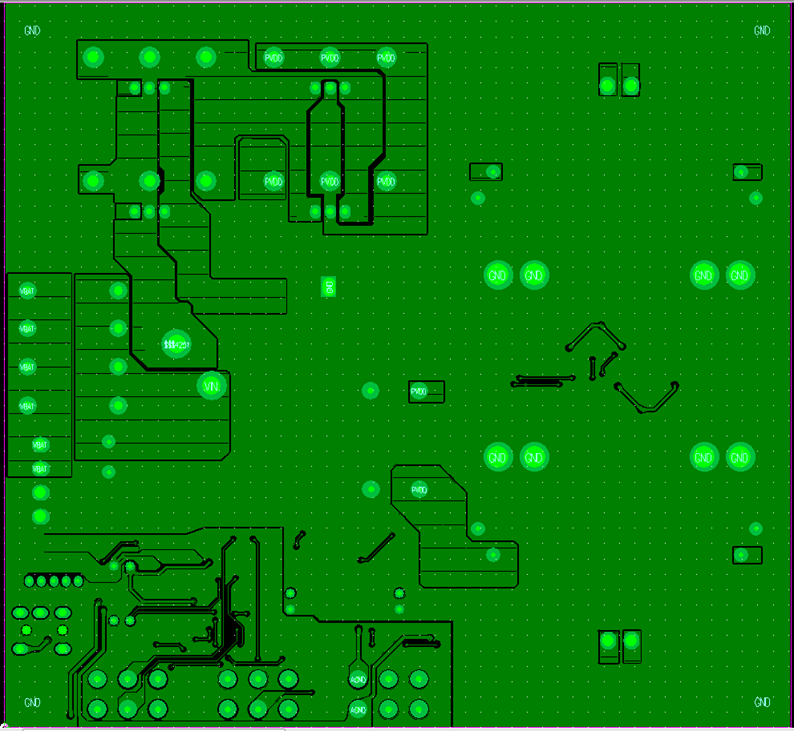

3.CS8683H+FP5207 DEMO板PCB底層設計圖


12V升30V大功率2x100W雙聲道D類音頻功放升壓組合解決方案

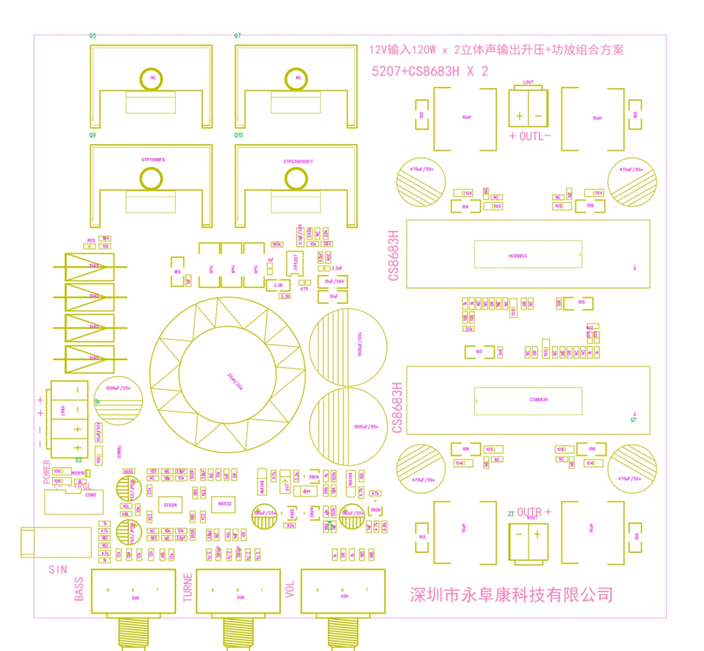

4.CS8683H+FP5207 DEMO板貼片圖


12V升30V大功率2x100W雙聲道D類音頻功放升壓組合解決方案

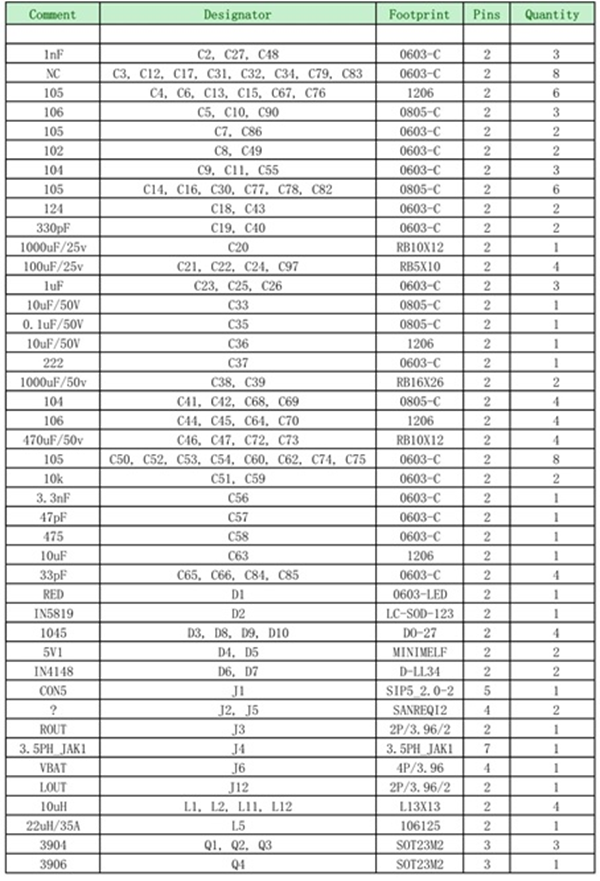

5.CS8683H+FP5207 DEMO板物料清單


12V升30V大功率2x100W雙聲道D類音頻功放升壓組合解決方案


12V升30V大功率2x100W雙聲道D類音頻功放升壓組合解決方案


6. CS8683H+FP5207 DEMO板3D布局圖正面


12V升30V大功率2x100W雙聲道D類音頻功放升壓組合解決方案


7. CS8683H+FP5207 DEMO板3D布局圖反面


12V升30V大功率2x100W雙聲道D類音頻功放升壓組合解決方案

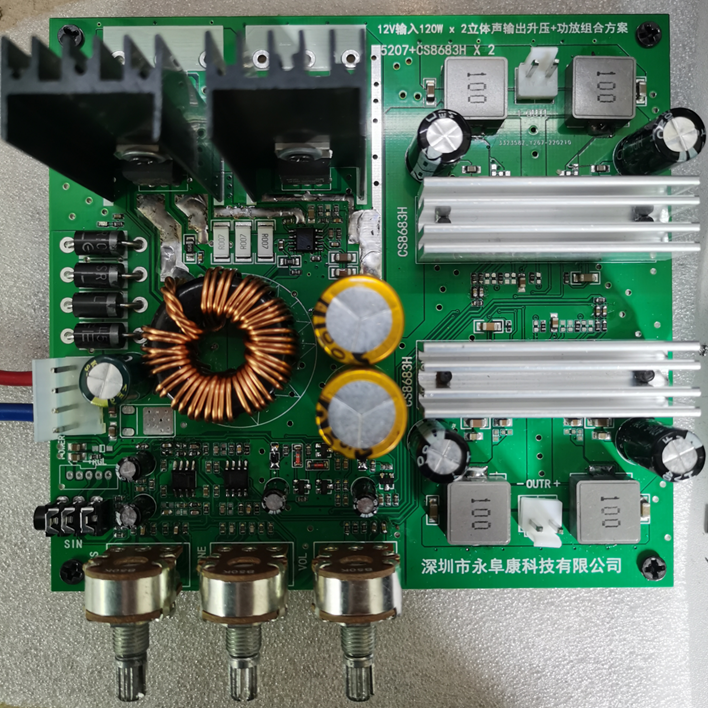

8. CS8683H+FP5207 DEMO板實物圖


12V升30V大功率2x100W雙聲道D類音頻功放升壓組合解決方案
