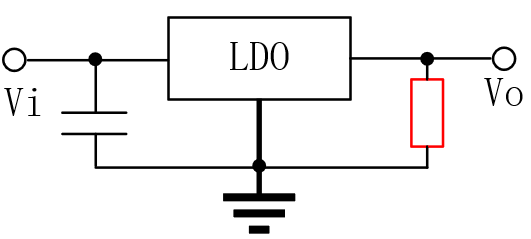

【導讀】有人在看到一些原理圖時，會發現LDO輸出端對地并聯了個電阻，這豈不是會白白消耗功率嗎？為什么要加這個電阻呢？
有人在看到一些原理圖時，會發現LDO輸出端對地并聯了個電阻，這豈不是會白白消耗功率嗎？為什么要加這個電阻呢？
今天就給大家介紹一下其中的一個原因：
以前在工作中，同事遇到一個問題：LDO輸出接了一個負載，負載有低功耗和普通模式兩種工作模式，低功耗模式時正常，普通模式時工作也正常，但從低功耗切換到普通模式時，卻發生了異常。

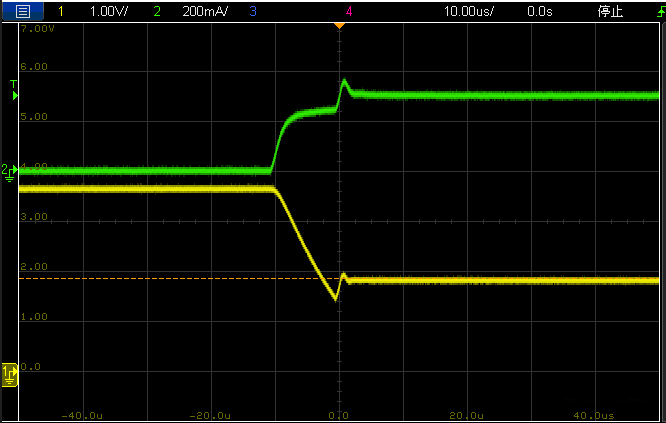

測量得到LDO的輸出電壓波形大約如下，綠色是電流波形，黃色是電壓波形，在負載從低電流切換到高電流后，輸出電壓異常，導致負載不能正常工作。
后來分析，是LDO為了進一步降低功耗，當檢測到電流低于一定閾值后，自身也會進入低功耗模式，如果突然從低功耗切換到普通模式時，就容易發生異常（這部分不懂的小伙伴，可以自行參考一下LDO的負載調整率的概念）。
當時的緩解方法是，在LDO輸出端對地并聯一個大電阻，防止LDO進入低功耗模式，以此來規避問題。
這個電阻的阻值選擇方法是，LDO輸出電壓除以低功耗切換電流，然后阻值減小一點，比如減低22%，以此保證LDO輸出電流一直高于這個低功耗切換電流閾值。
(來源：工程師看海）
