- 怎樣減少電子醫療設備EMI
- 使用基底噪聲濾波器降低傳導發射
- 基底噪聲濾波器被置于整體系統地和線濾波器地之間
- 在設施接地系統內使用一個或多個基底噪聲濾波器
使用基底噪聲濾波器降低傳導發射量級圖2所示為基底噪聲濾波器與傳導線濾波器的聯合使用。在這個方法中，基底噪聲通過傳導線濾波器被導入地下，在基底噪聲進入建筑設施接地系統前，它將被有效減少。這樣一來，建筑設置內的噪聲也就得到了減少。同時在某些情況下，使用基底噪聲濾波器能夠在傳導線濾波器的輸入導線處減少電磁發射，這樣也能夠減少線濾波器的體積。

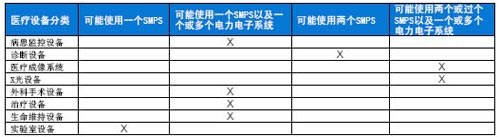

表2 電子醫療設備中SMPS和其他電力電子系統的使用

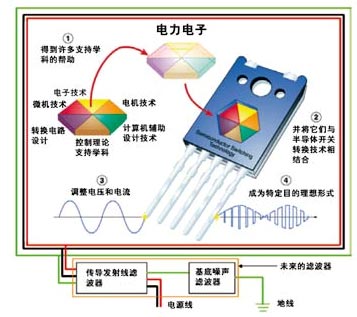

圖2 將基底噪聲濾波器與傳導線濾波器結合使用

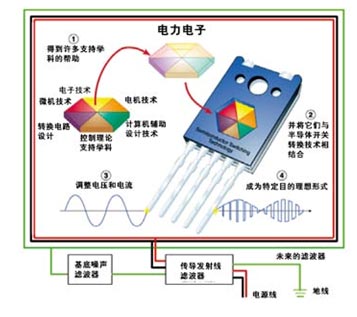

圖3 在傳導線濾波器之前使用基底噪聲濾波器
在圖3中，基底噪聲濾波器被置于整體系統地和線濾波器地之間。這種放置方式將減少線濾波器輸入端的電磁發射，并減少引入接地導線的電磁發射。圖2和圖3所示的兩種方法都能夠減少醫療設備的泄漏電流（這種電流通常難以控制，因為線濾波器中的額外濾波將產生更多的泄漏電流）。

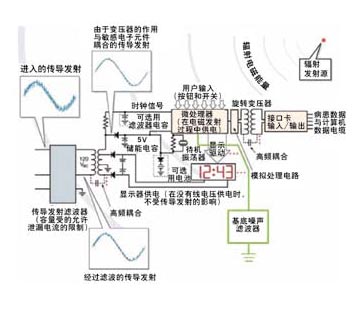

圖4 在微處理器接地處使用基底噪聲濾波器
圖4所示為電子醫療設備中的微機地處使用基底噪聲濾波器。在此處使用基底噪聲濾波器能夠對微機產生的基底噪聲進行隔離，使其不會影響電路的其余部分，而反之亦然。這種設置有效的打破了電路中的高頻接地回路。
醫療設施內的基底噪聲循環醫療設施內的基底噪聲經常會對成像用敏感電子醫療設備（如超聲波設備、核磁共振成像設備（MRI）和計算機斷層成像設備（CT））的運行造成影響。
為了提高成像質量，現場工程師有時需要花費大量時間尋找接地問題和/或基底噪聲問題。有時在不能確定基底噪聲是否會對成像質量造成影響的情況下，就對子系統設備進行了更換。與更換昂貴的成像元件而言，使用基底噪聲濾波器來提高成像質量能夠獲得更高的成本效益。另外，在成像系統的地上使用基底噪聲濾波器能夠減少進入設施接地系統的噪聲（由成像系統產生）。
圖5 醫療設施內的基底噪聲循環
圖5所示為醫療設施內的基底噪聲循環。基底噪聲會進入設施并在設施的接地系統內傳播。設施內的所有設備也都有可能產生基底噪聲，這些噪聲將會在設施接地點處匯集，并將會達到極高的噪聲量級。基底噪聲的循環也可能發生在不同配電盤之間、不同設備之間、配電盤和設備之間，最終將會導致設備內出現EMI問題。在設施接地系統內使用一個或多個基底噪聲濾波器將非常有效的減少EMI問題，如圖6所示。
圖6 在設施接地系統內使用基底噪聲濾波器
隨著醫療設備技術的進步和醫療設施的發展擴大，需要使用新方法來降低傳導發射的量級。許多醫療設施都需要解決嚴重的基底噪聲問題。一個或多個基底噪聲濾波器的戰略性使用將會減少醫療設施內的基底噪聲，并將消除基底噪聲環路。濾波器的戰略性布置將會降低EMI問題的發生機率，并/或將提高解決已有EMI問題的幾率。
傳導線濾波器體積上的減少能夠節省設備空間、減少重量并降低成本。在電路設計中有許多位置可以安放基底噪聲濾波器，當前有許多相關實驗和研究正在進行。這些實驗和研究將有可能在世界范圍內醫療設施中實現更加有效的診斷和病患護理。
