最初，USB是作為連接計算機和外圍設備的數字接口而開發的，現在被廣泛用作包括移動設備和物聯網的通用接口。
最初的傳輸速度最大為12 Mbps的USB 2.0現在最大已經變成480 Mbps，而最新的USB 3.1 gen 1的最大速度為5 Gbps。 同時，Type-C連接器也提高了可用性和電源容量，也為連接器設置了便捷的形狀，使其更易于使用。
01 USB3.1設備的噪聲狀況
USB3.1設備的輻射噪聲是怎樣的？

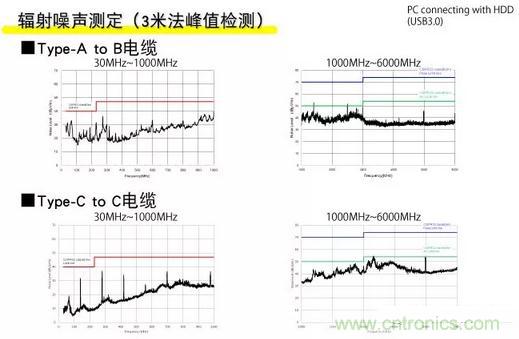

看似跟USB3.1 gen1相似的噪聲狀況，將USB 3.0 的PC連接到外部HDD，并觀察到它產生的噪聲。 （圖1）
雖然這里使用TypeA-TypeB和TypeC-TypeC作為連接電纜，但兩種噪聲水平都低于不必要的輻射噪聲的調節值，并且沒有出現問題。
圖1：USB3.0功能的輻射噪聲
那么是否有必要對USB 3.1設備采取靜噪對策？
實際上，針對不必要的輻射等噪聲調節以外，還有其他的必須要采取靜噪對策的理由。
02 USB3.1 設備的噪聲問題
最近由于電子設備內置的通信功能在增加。
代表性的例如智能手機。由于在智能手機這樣狹窄的空間中內置了各種數字電路，這些電路中會發生數字噪聲。
當此噪聲進入智能手機的天線時，混雜著來自基站的無線電波的噪聲，使接收靈敏度降低。
通常，對于從數字基板直接進入天線的噪聲會有相應的對策，但是由于智能手機中連接了USB等接口電纜，該電纜成為了放射源，導致進入天線的噪聲增加從而使接收靈敏度降低。

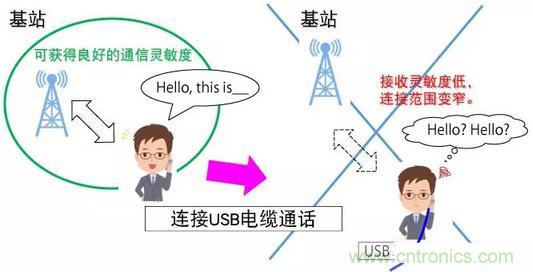

圖2：連接USB電纜通話

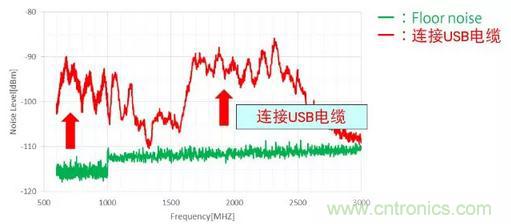

圖3是在簡易的測試環境下測試出的進入LTE接收器部分天線的噪聲。
通過連接USB電纜，導致噪聲水平增加了將近20dB。
圖3：連接USB電纜前后進入天線的噪聲的對比
03 USB3.1 設備的靜噪對策
USB3.1 設備的靜噪對策中連接部分使用靜噪濾波器會很有效。
但是，由于高速差分信號在信號線中流動，因此在使用濾波器時必須要注意，以免損害該信號質量。

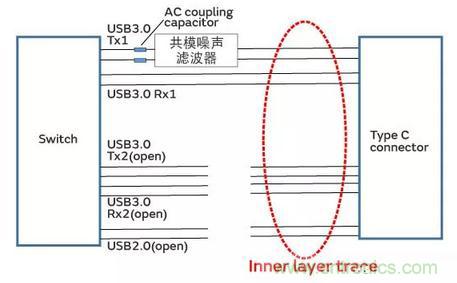

共模噪聲濾波器作為靜噪濾波器的一種，可以有效地消除共模噪聲，這是輻射噪聲的主要原因，對差分信號幾乎沒有影響。 將本公司的USB 3.1用共模噪聲濾波器插入差分信號線。（圖4）
圖4：為共模噪聲濾波器插入的地方

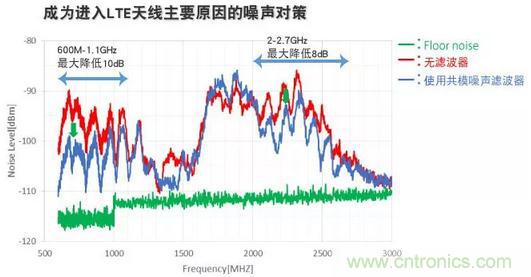

使用共模噪聲濾波器的結果如圖5所示，進入天線的最大噪聲改善10dB。
圖5：通過共模噪聲濾波器來降低噪聲的效果
有關USB3.1Gen1推薦的共模噪聲濾波器，請參考以下鏈接。
USB3.1Gen1推薦的共模噪聲濾波器
1.NFP0QHB372HS2
2.NFP0QHB542HS2
04 追加對策① 地平面強化
為了進一步改善，我們還采取了靜噪濾波器以外的對策。
在USB線中，由于信號在差分傳輸中是雙絞線，因此它原本是一種難以輻射噪聲的結構。
但是，如果電纜屏蔽部分有噪聲，可能會從這里發射噪聲。 因此我們采取了地平面強化的對策。
在該設備中，最初USB連接器和基板通過一個螺釘和多個手指墊圈連接。

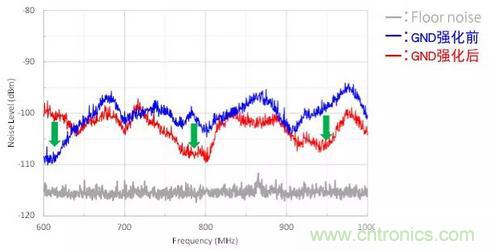

為了使USB連接器框架與智能手機主板接地之間的阻抗較低，將它們與銅箔膠帶連接牢固地連接。 圖6即效果。
圖6：地平面強化的效果
通過進行地平面強化可將噪聲水平降低6~8dB的程度。
05 追加對策② 換線
USB線的差異也會引起放射噪聲水平的變化。
將設備中最初的USB線換成市售的另一種USB線。

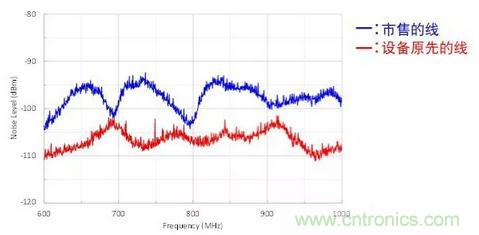

圖7為結果。此時，用原先的線時噪聲較低，最大的差為10dB左右。因此可見選擇適合的線也對噪聲對策十分關鍵。
圖7：為不同的線體現的噪聲水平差異
06 總結

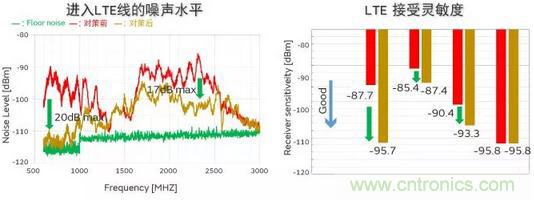

通過這些對策，如圖8所示，天線中進入的噪聲最大可降低20dB，LTE的接收靈敏度取決于頻帶，改善了8dB。
因此，通過連接USB線改善接收水平，是USB設備很難超出范圍。
對策內容
插入共模噪聲濾波器
地平面強化
選擇適合的USB線
圖8：為對策結果總結

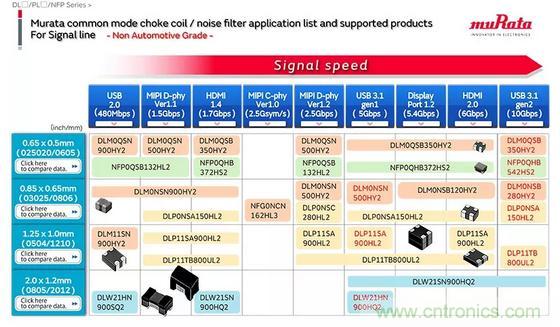

這次，我們介紹了針對USB 3.1 gen 1噪聲對策的噪聲對策示例，但除此之外，我們還介紹了適用于高速差分接口噪聲對策的共模噪聲濾波器/共模扼流線圈。 請參考下面的選擇表。
信號線用共模扼流線圈選擇表（一般等級用）（點擊“閱讀原文”查看更多信息）
來源：村田制作所
