- 用兩條引線進行4線電阻測量
- DMM系列2x4線技術
使用兩條線測量電阻非常方便，但會產生測量誤差。通過使用4條線及源端子和測量端子分開的萬用表，幾乎可以消除這種誤差。遺憾的是，增加額外的引線和連接提高了測量的復雜程度。您需要連接增加的引線，在從電壓變成電阻時，可能不得不更換夾子和探頭?，F(xiàn)在，有一種新概念，使您能夠只用兩條引線，進行4線電阻測量。

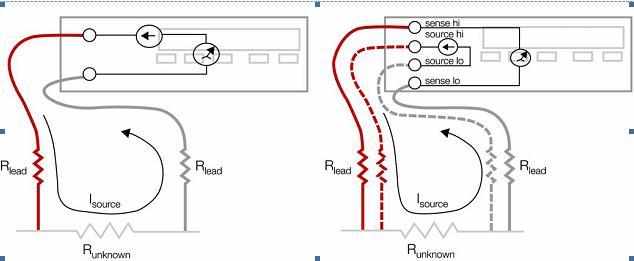

圖1（左）2線電阻測量由于測試引線電壓下跌而產生了誤差。
圖2（右）4線電阻測量消除了電壓引線中的電流，消滅了這一誤差來源。
為什么使用4條線測量電阻？
管理兩條引線的挑戰性已經足夠大，特別是在緊張的空間中測量小的元器件時。如果您想使用四條引線檢查小的焊點、軟連接器或芯片電阻器，那么您將面臨真正的挑戰。
切換引線配置可能要求更換香蕉插頭，導致測量錯誤。從電壓探頭換成Kelvin引線，然后再換回來，也需要時間。為什么要使用4條線測量電阻呢？
使用兩條線測量電壓對測量準確度影響不大。萬用表上電壓輸入的一般輸入阻抗為10兆歐，因此引線中非常小的電流流量及導致的引線電壓下跌可以忽略不計。串聯引線電阻對電流測量的影響也不明顯。遺憾的是，在電阻測量中，引線電阻可能會導致準確度明顯下降。
在測量電阻時，萬用表會把電流源切換到測量環路中。電流被驅動通過未知電阻，萬用表測量得到的電壓下跌。如果只有兩條引線，如圖1所示，源電流流經的路徑與測量電壓下跌的路徑相同。測量引線并不是完美的導體，自己有一定的串聯電阻。通過驅動電流通過測量引線，您不僅可以看到未知電阻中的電壓下跌，還可以看到每條引線的電壓下跌。因此，您測得的是正引線、未知電阻和負引線的綜合電阻。
如果使用4條引線，如圖2所示，源電流測量和電壓測量可以分開。儀表端子對電流源稱為“源端”(“Source”)，對電壓輸入稱為“傳感端”(“Sense”)。
源端引線中的串聯電阻不影響電流流動。測量/傳感引線幾乎沒有電流流動，因為儀表的輸入阻抗很高。這意味著測量引線中沒有I x R電壓下跌。因此，您只需測量由于流經的源電流而在未知電阻器中產生的電壓下跌。

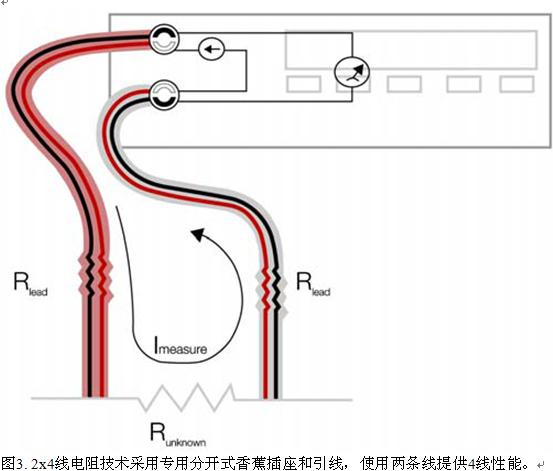

介紹2x4線電阻測量
在引線的遠端，保持源信號與測量信號分開的夾子和探頭可以直到被測元器件提供4線性能。泰克提供了一系列夾具和探頭，可以直到連接點提供4條線，包括：
- 測試探頭
- 鱷魚(Kelvin)夾
- 鑷子
DMM系列上提供的2x4線技術簡化準確測量電阻的工作，而不必改變電纜配置，也不必處理一大堆的電纜。

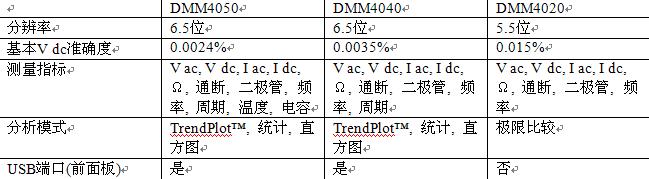

哪種萬用表適合您？
DMM系列提供了多種型號，可以滿足您的需求和預算。下列萬用表提供了2x4線電阻測量功能。
