【導讀】遙測設備分為遙測發射機和接收機兩部分，現有設備一般通過采用可修改的EEPROM來改變遙測信號源和幀結構，本文提出采用通用計算機可視化修改，參數存儲于系統內部的微控制器(MCU)中，使設備更具標準化和通用性;同時，采用現場可編程門陣列(FPGA)集成實現數據緩存、組幀、脈沖編碼調制(PCM)、數據速率連續可變和FM調制，使系統效率更高、更可靠。
遙測系統是導彈、衛星、無人機等飛行器在試驗和運行過程中不可缺少的重要支持系統，提供飛行器的工作狀態參數、環境參數和其他載荷的測量數據，可為檢驗飛行器的性能及故障分析提供依據。
遙測發射機組成

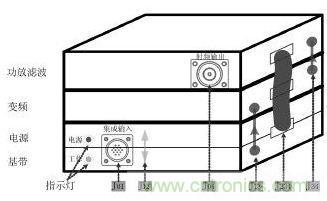

圖題：遙測發射機硬件結構圖
遙測發射機物理結構如圖所示，由3個獨立的腔體構成，腔體之間用長螺絲連接固定。腔體內部橫截面用隔板隔開，以隔板為基座正反面安裝模塊。本發射機由基帶、電源、變頻、功放濾波4個模塊組成，各模塊主要功能如下：
● 基帶模塊：接收數據流，參數設置存儲，PCM編碼組幀，碼型變換，可變碼速率時鐘，F(xiàn)M調制[3]，D/A變換，中頻濾波。
● 電源：提供電源輸入極性保護，從+28V變換為+12V、+3.3V。
● 變頻：信號依次通過中頻、射頻上變頻[4]。
● 功放濾波：信號功率放大、濾波后通過天線發射。
接口共6個，包括2個外部接口、4個內部板間接口，用Jnn編號(J代表接口，n為各模塊序號，nn表示連接的模塊;增加序號0表示外部系統)。2個LED指示燈中紅色LED用于電源指示，綠色LED用于工作指示。
各接口主要功能說明如下：
J01：集成了外部系統給本系統的供電、數據和設置接口。位于正面。對內拆分為電源接口(J01_power)連接電源模塊，數據接口(J01_data)、設置接口(J01_set)連接基帶模塊。
J04：本系統射頻信號傳輸至天線的接口。
J12：基帶模塊與電源模塊之間的接口。電源模塊提供給基帶模塊3.3V電源;基帶模塊通過電源模塊統一給變頻模塊的串口控制接口。
J13：基帶模塊與變頻模塊之間的接口。基帶板輸出的中頻信號。
J234：電源模塊、變頻模塊、功放濾波模塊之間的電源和數據綜合接口。電源模塊提供+12V、+5V輸出，以及集成的基帶模塊給變頻模塊的串口控制接口。
J34：變頻模塊與功放濾波模塊之間的接口。變頻模塊輸出射頻信號給功放濾波模塊，然后通過天線發射。
