創造性教學——制作雙面板12V—1500W貼片及插針混合逆變

發布時間:2013-12-15 責任編輯:mikeliu

【導讀】創造力才是第一生產力~市面上大多數12V  1500W逆變,采用12V輸入,220V輸出,50KHz,推挽式。電路圖大多數大同小異,但是PCB進行了大改革,采用了雙面板,貼片和插針混合使用!這就是不同的地方,是不是很吸引人?下面讓我們一起來看看吧!

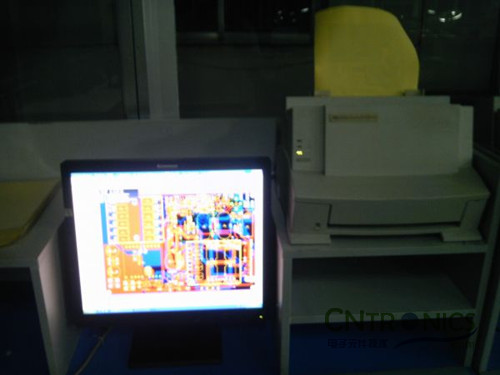

一、 首先,采用激光打印機進行PCB圖打印:

 創造性教學——制作雙面板12V—1500W貼片及插針混合逆變

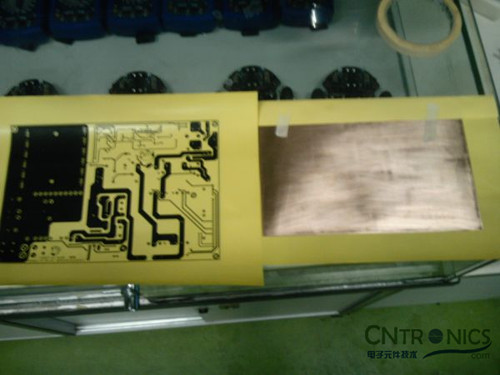

二、 然后來看看打印出來的效果圖:

 創造性教學——制作雙面板12V—1500W貼片及插針混合逆變

三、用轉印機進行熱轉印:

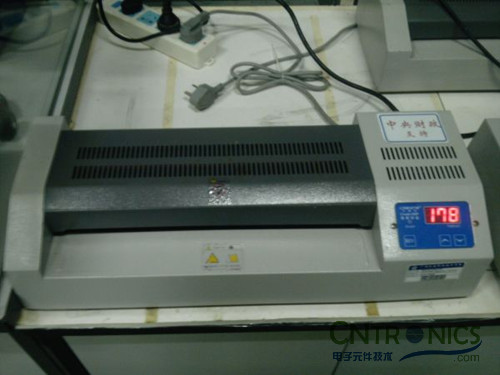

1、 將溫度調節到190度左右,溫度一定要控制好。

 創造性教學——制作雙面板12V—1500W貼片及插針混合逆變

2、 將銅板打磨好,再與打印的PCB對好,這是重點!!
[page]

 創造性教學——制作雙面板12V—1500W貼片及插針混合逆變

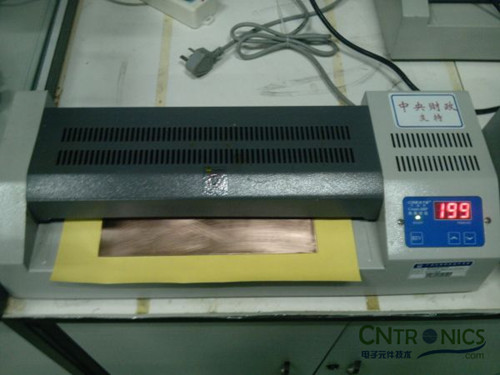

3、 將對準的銅板放入轉印機,一般是轉印2次左右就可以。

 創造性教學——制作雙面板12V—1500W貼片及插針混合逆變

當然第一面很容易成功的轉印好了,最關鍵的是第二面怎么樣轉印上去與第一面的孔對準,當然方法很。將第一面轉印好了,會有一個禁止布線層的框,然后就將多余的銅板磨掉,更好留下禁止布線層框那么大,轉印第二面的時候,對準禁止布線層框就可以了,按照第一面的方法轉印好第二面。

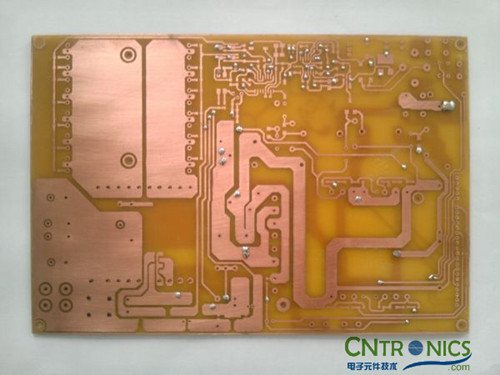

四、來看看熱轉印出來的PCB銅板

這個是頂層,圖案好似一條彎曲的蛇。

 創造性教學——如何制作雙面板12V—1500W貼片及插針混合逆變

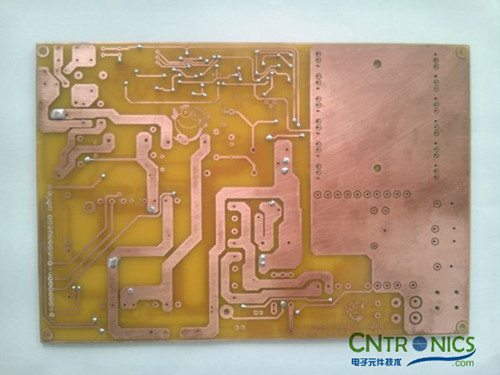

這是底層,看著好不錯,挺清晰。
[page]

 創造性教學——制作雙面板12V—1500W貼片及插針混合逆變

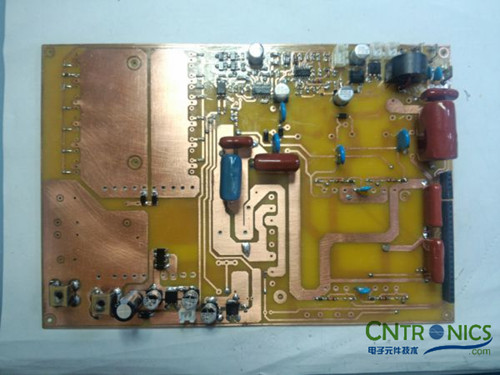

五、開始焊接元件

創造性教學——制作雙面板12V—1500W貼片及插針混合逆變

貼片、插針混合用。

 創造性教學——如何制作雙面板12V—1500W貼片及插針混合逆變

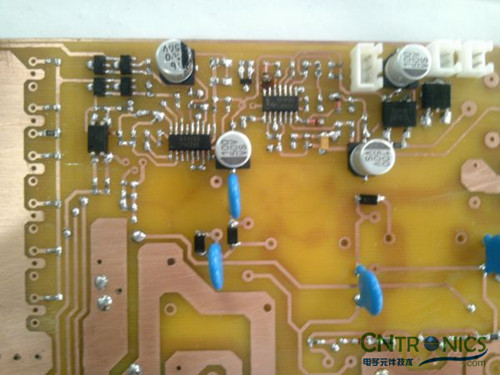

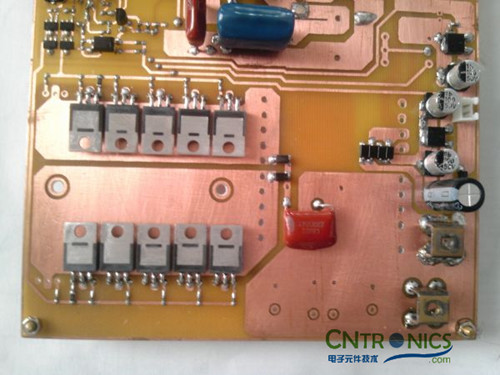

部分細節照片。

 創造性教學——制作雙面板12V—1500W貼片及插針混合逆變

部分細節照片。


[page]

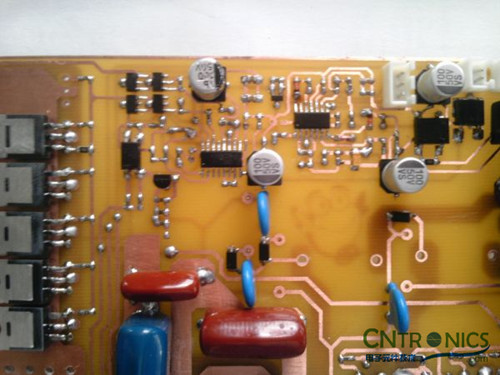

 創造性教學——制作雙面板12V—1500W貼片及插針混合逆變

部分細節照片。

 創造性教學——制作雙面板12V—1500W貼片及插針混合逆變

部分細節照片。

 創造性教學——制作雙面板12V—1500W貼片及插針混合逆變創造性教學——制作雙面板12V—1500W貼片及插針混合逆變

部分細節照片
[page]
 創造性教學——制作雙面板12V—1500W貼片及插針混合逆變

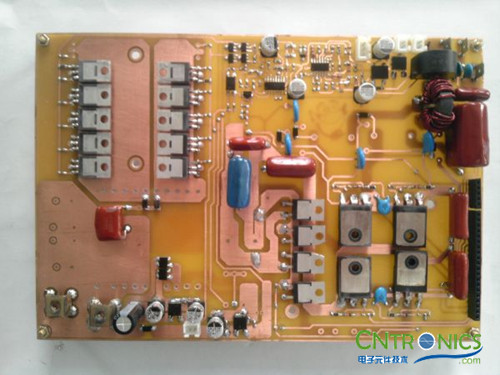

元件安裝的差不多了,每邊采用6個IRF3205,共12管;主變采用EE55,H橋采用IRFP460,前級用SG3525;后級采用
TDS2285+IR2110。

五、變壓器的制作

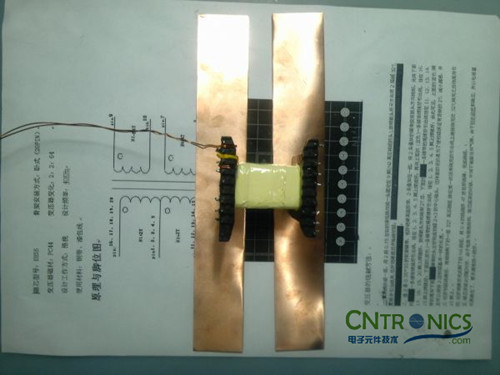

1、 初級采用0.4*25mm的銅皮,便宜又好用。

 創造性教學——制作雙面板12V—1500W貼片及插針混合逆變

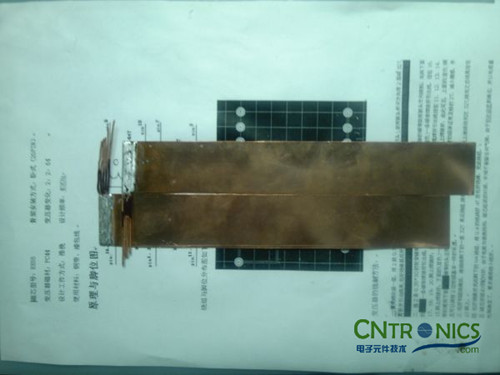

2、 焊接好引腳,焊工一定要好,殘次品多丟人~

 創造性教學——制作雙面板12V—1500W貼片及插針混合逆變

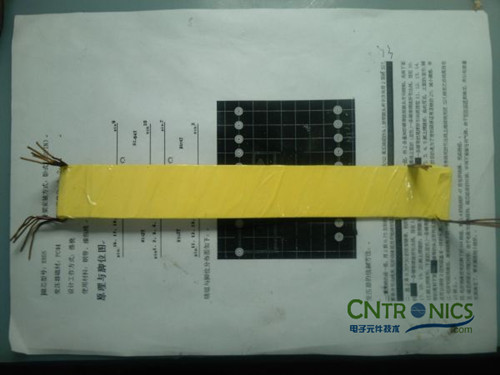

3、 絕緣布一定要包好,不然會不好用的。

 創造性教學——制作雙面板12V—1500W貼片及插針混合逆變創造性教學——制作雙面板12V—1500W貼片及插針混合逆變
[page]

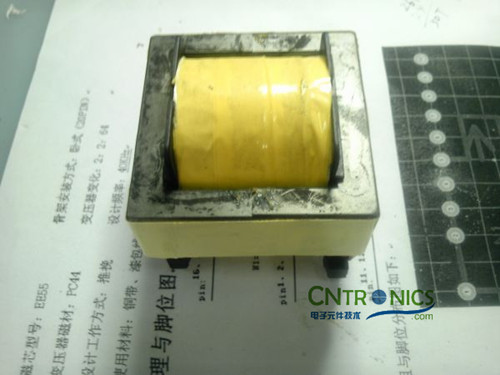

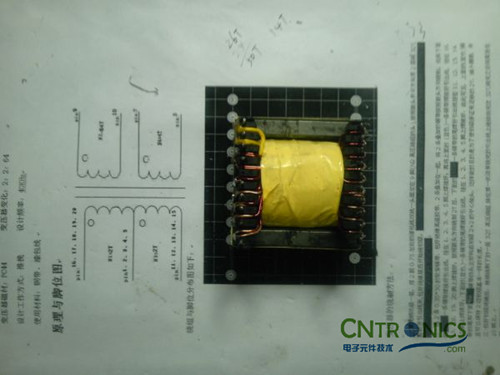

4、 做好的變壓器


 創造性教學——制作雙面板12V—1500W貼片及插針混合逆變

看看這個圓滾滾的變壓器。

 創造性教學——如何制作雙面板12V—1500W貼片及插針混合逆變

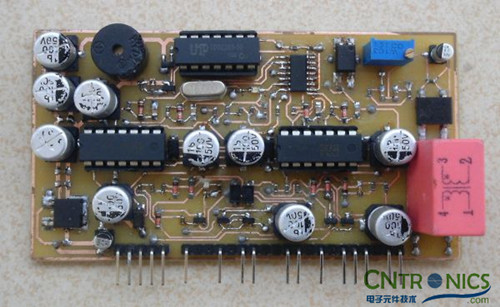

六、再來看看后級正弦波驅動板。
[page]
 創造性教學——制作雙面板12V—1500W貼片及插針混合逆變

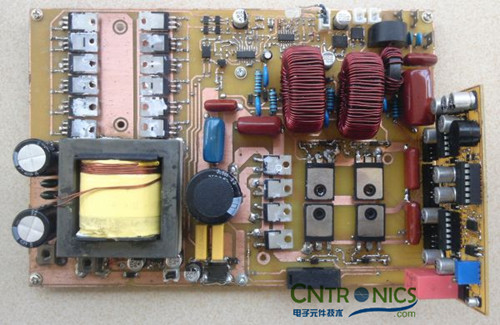

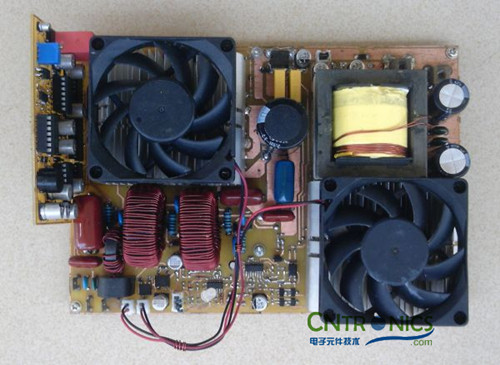

七、這就吃傳說中的成品啦!

 創造性教學——制作雙面板12V—1500W貼片及插針混合逆變

最后加上散熱器,當然在加散熱器之前要墊上云母片在打上硅脂。

 創造性教學——制作雙面板12V—1500W貼片及插針混合逆變

目測可以發現,散熱片用到的是AMD的CPU散熱器。散熱功能很強大!
