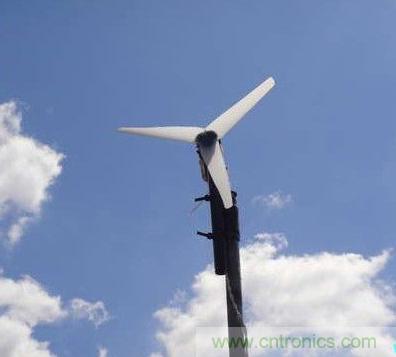

【導讀】DIY大神的世界總是如此奇妙，今天看看大神如何用廢散熱風扇作風力發電機給日光燈、鎳鎘電池神馬的充電。需要基礎的焊接手藝，不過這還是個很容易的項目。這款發電機在8英里/小時(合12.88公里/小時)的風力下能產生1.5到2伏特電壓和20毫安電流，給鎳鎘電池充電夠。快來一起看看吧！
雙向電梯
1 工具和材料
2 拆解風扇
3 焊連接線
4 制作整流器
5 測試發電機
6 去掉沒用的雜碎
7 制作扇葉
8 粘葉片

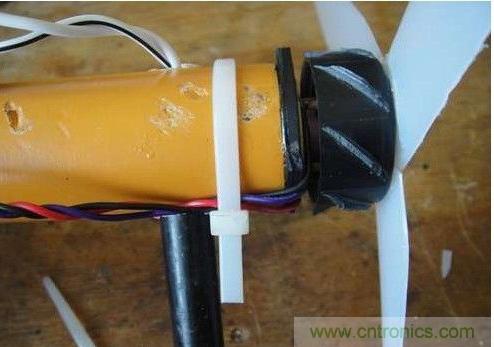

9 框架與尾翼
[page]
10 簡易塔架
11 DIYer簽到處
1 工具和材料
● 環氧樹脂
● 強力膠
○ 厚壁塑料瓶

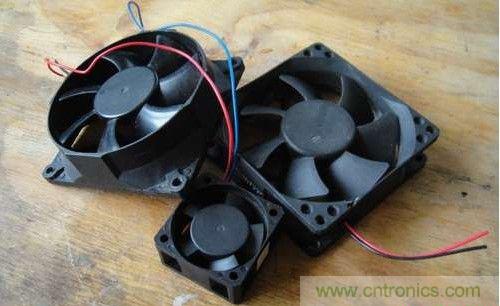

○ 廢棄的電腦散熱風扇，越大越好
○ 一些細電線(如在Wall-E一文中提到，最好是獨軸的)
○ 一根木頭棍，直徑1.5英寸(合38.1mm)，200mm長
○ 兩根套在一起并能夠滑動的鐵管，直徑大概半英寸(12.7mm)
○ 4個二極管
○尼龍?jiān)鷰?就是電腦城用在機箱里綁線的白色塑料條，美劇里FBI也經常用這東西臨時代替手銬)
○ 舊唱片
2 拆解風扇

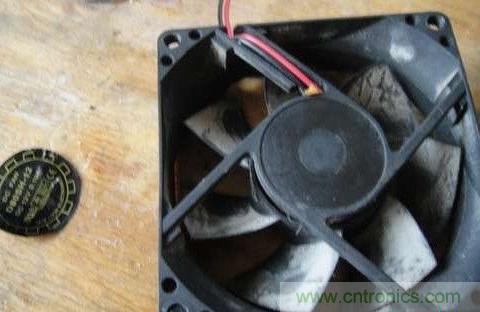

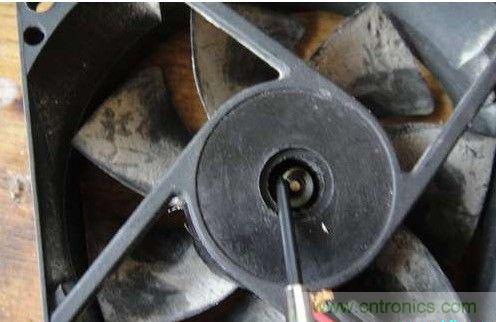

● 通常情況下，風扇葉片用一個小的彈簧環(本步驟圖4中螺絲刀指著的那個小東西)和電動機固定在一起。這個連接處藏在風扇背面的密封擋板下面。
● 揭下不干膠貼紙。
● 撬下塑料或者橡膠的密封擋板。

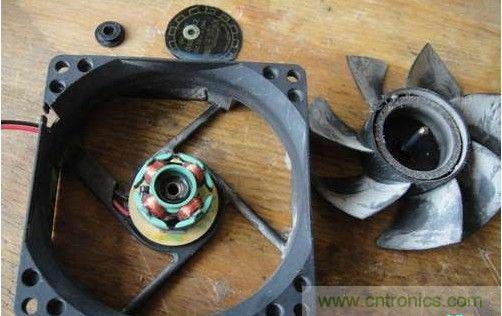

● 看到那個彈簧環了么?你可以用小螺絲刀把它弄下來。
● 現在風扇葉就可以拿下來鳥。
[page]

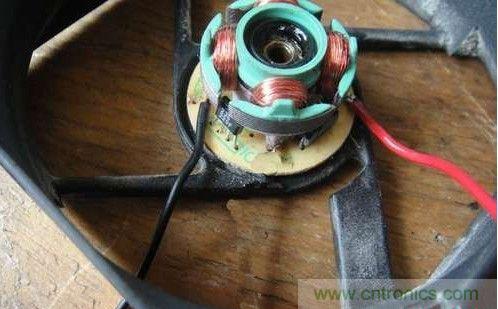

● 注意觀察風扇的銅絲線圈，應該能找到兩個或者三個線腳，這些線腳是用來連接線圈的。其中一個線腳連著兩根銅絲，而另外兩個只連著一根銅絲。你需要給那兩個只連一根銅絲的線腳各焊一根線上去。
● 那兩個線腳很有可能非常小，剛剛夠焊，所以你要先把焊錫涂在線頭上。
● 然后把線焊上去。

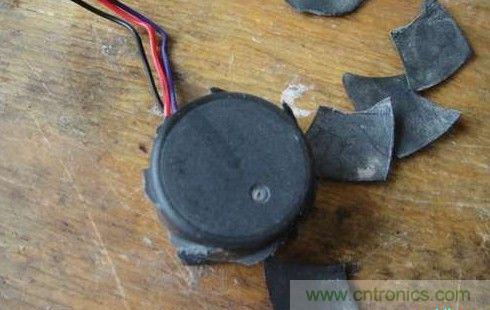

● 焊完連接線，就可以去掉線路板上所有的電子元器件了(電容啦，二極管三極管神馬的)，我用了一個小的線鉗來做這件事情。

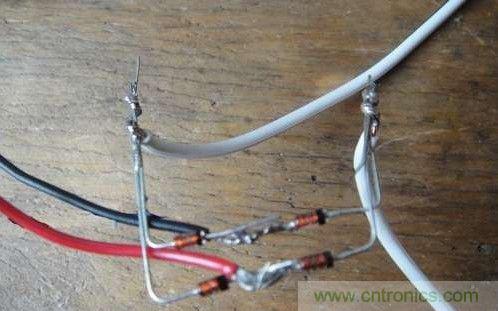

● 整流器是用來把發電機產生的交流輸出轉化為可用的直流輸出的東東。你需要準備4個二極管來作整流器。
● 將兩個二級管的有黑圈的一頭的線腳剪到1厘米長，然后把三個二極管沒黑圈的一頭剪到剩1厘米長。折彎長線腳來把它們都連在一起，用焊的...(太亂了，還是直接看圖吧，保證帶圈的一頭都朝一個方向，這一點非常非常非常重要)
測試發電機

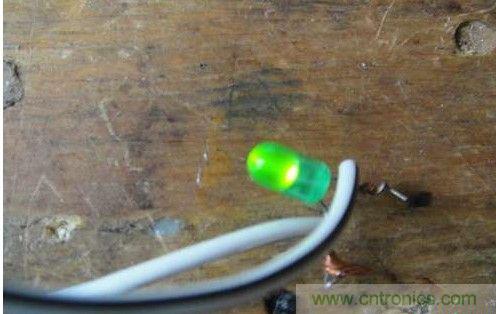

現在可以測試一下前面的工作鳥，把前面拆下來的風扇葉片裝回去，給輸出線連接一個發光二極管或者萬用表。玩命轉扇葉然后看之工作正常否。
制作扇葉
● 保證每個葉片都是一樣的。
● 葉片設計不用啥高科技，我只是按照原料的限制作盡可能長的葉片，形狀大概像個葉片就好了。

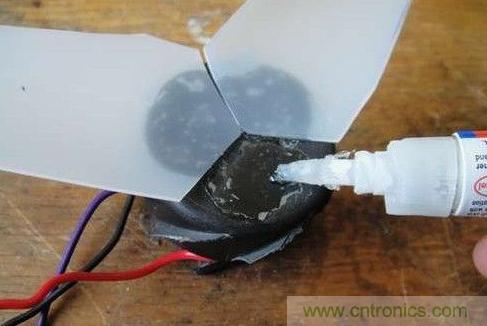

● 粘完應該是這樣滴，知道上一步為啥要120度頂角了吧~
