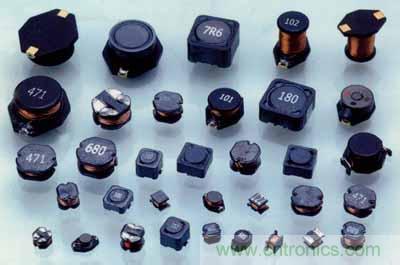

【導讀】功率電感在生活中是常見的，常用的功率電感有電視機用行振蕩線圈、半導體收音機用振蕩線圈、音響用頻率補償線圈、阻波線圈、行線性線圈、中頻陷波線圈等等。本文就來為大家詳解功率電感的點點滴滴。
2.電視機用行振蕩線圈行振蕩線圈用 在早期的黑白電視機中，它與外圍的阻容元件及行振蕩晶體管等組成自激振蕩電路(三點式振蕩器或間歇振蕩器、多諧振蕩器)，用來產生頻率為15625HZ的矩形脈沖電壓信號。該線圈的磁心中 心有方孔，行同步調節旋鈕直接插入方孔內，旋動行同步調節旋鈕，即可改變磁心與線圈之間的相對距離，從而改變線圈的電感量，使行振蕩頻率保持為功率電感-貼片電感-繞線電感-電感線圈-電感廠家-電子新聞HZ，與自動頻率控制電路(AFC)送入的行同步脈沖產生同步振蕩。
3.行線性線圈行線性線圈 (其電感量隨著電流的增大而減小)，它一般串聯在行偏轉線圈回路中，利用其磁飽和特性來補償像的線性畸變。
行線性線圈是用漆包線在"工"字型鐵氧體高頻磁心 或鐵氧體磁棒上繞制而成，線圈的旁邊裝有可調節的永久磁鐵。通過改變永久磁鐵與線圈的相對位置來改變線圈電感量的大小，從而達到線性補償?shù)哪康摹?br />
