電路賞析:熱敏電阻的相關電路設計

發布時間:2015-01-17 責任編輯:echolady

【導讀】熱敏電阻相信大家都不陌生,熱敏電阻在眾多的電路中都被廣泛的應用,是使用頻率非常高的元器件之一。本文詳細解說了有關于熱敏電阻的基本應用電路,對熱敏電阻的應用有了一個具體的了解。

如圖所示為熱敏電阻的基本應用電路。

電路賞析:熱敏電阻的相關電路設計
圖a:基本測溫電路

圖為最基本的測溫電路。該電路測溫精度不高,只能用于對精度要求不高的場合。RT為正溫度系數熱敏電阻時,溫度升高,輸出電壓vo則升高,反之則降低;RT為負溫度系數熱敏電阻時,溫度升高,輸出電壓vo則降低,反之則升高。

電路賞析:熱敏電阻的相關電路設計

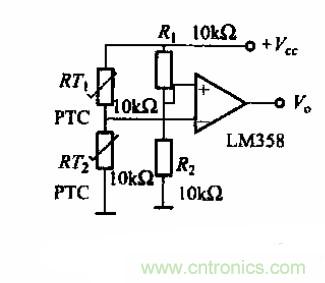

圖b:溫差測量電路

圖 (b)是采用了運算放大器的熱敏電阻溫差測量電路,測溫精度有所提高。該電路可檢測兩點的溫度差,當RTi所處的溫度低于RT2處的溫度時,即RTi <RT2,運算
放大器(一)端電位高于(+)端電位,輸出為低電平;同理,當月L所處的溫度高于RT2處的溫度時,輸出為高電平。

電路賞析:熱敏電阻的相關電路設計
圖c:采用了運算放大器和對數二極管的測溫電路

圖是采用了運算放大器和對數二極管的測溫電路,對數二極管對熱敏電阻的線性進行補償,RP可調節放大器的增益,從而可進一步改善輸出特性。
