RC無源濾波器的電路及原理分析

發布時間:2018-11-29 責任編輯:xueqi

【導讀】在測試領域中,信號頻率相對來說不高。而RC濾波器電路簡單,抗干擾性強,有較好的低頻性能,并且選用標準的阻容元件易得,所以在工程測試的領域中最經常用到的濾波器是RC濾波器。

1、一階RC低通濾波器

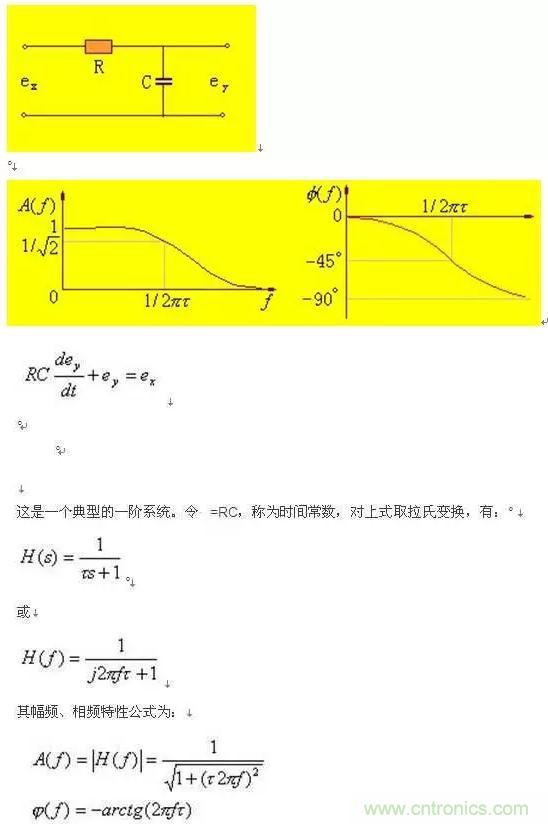

RC低通濾波器的電路及其幅頻、相頻特性如下圖所示。


分析可知,當f很小時,A(f)=1,信號不受衰減的通過;當f很大時,A(f)=0,信號完全被阻擋,不能通過。

2、一階RC高通濾波器

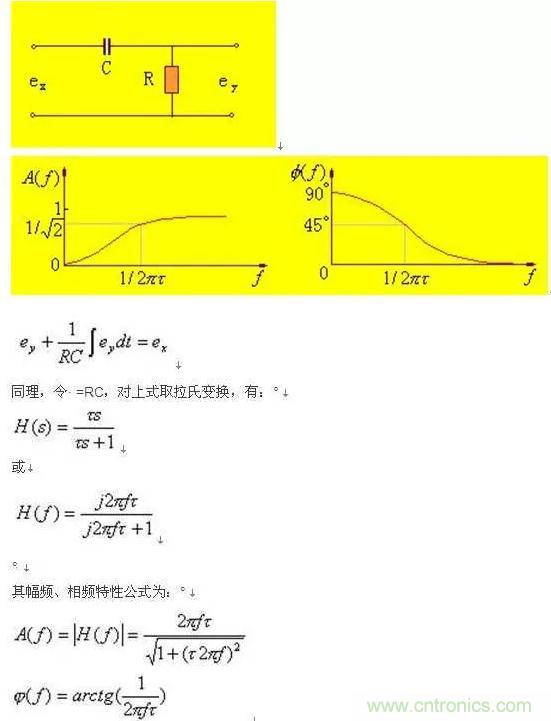

RC高通濾波器的電路及其幅頻、相頻特性如下圖所示。


分析可知,當f很小時,A(f)=0,信號完全被阻擋,不能通過;當f很大時,A(f)=1信號不受衰減的通過。

3、RC帶通濾波器

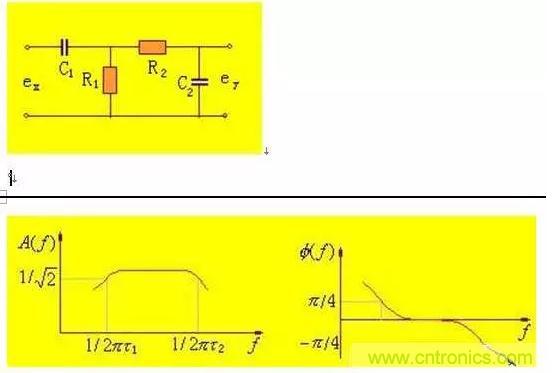

帶通濾波器可以看作為低通濾波器和高通濾波器的串聯,其電路及其幅頻、相頻特性如下圖所示。


其幅頻、相頻特性公式為:H(s) = H1(s) * H2(s)
式中H1(s)為高通濾波器的傳遞函數,H2(s)為低通濾波器的傳遞函數。有:


這時極低和極高的頻率成分都完全被阻擋,不能通過;只有位于頻率通帶內的信號頻率成分能通過。

須要注意,當高、低通兩級串聯時,應消除兩級耦合時的相互影響,因為后一級成為前一級的“負載”,而前一級又是后一級的信號源內阻。實際上兩級間常用射極輸出器或者用運算放大器進行隔離。所以實際的帶通濾波器常常是有源的。有源濾波器由RC調諧網絡和運算放大器組成。運算放大器既可作為級間隔離作用,又可起信號幅值的放大作用。
