LED驅動IC廠商正在朝不斷提高功率密度、提高整體可靠性、更寬輸入電源范圍、滿足空間受限、PFC和調光兼容的方向努力。近日，安森美半導體在第八屆中國國際半導體照明展覽會上發布兩款能效獲得提升，可進一步簡化電路設計的LED驅動IC NCL30160與NCL30051。在新品發布會上，安森美半導體照明市場技術行銷經理林志彥介紹了這兩款I(lǐng)C的性能以及安森美半導體在LED照明領域的服務策略。
NCL30160與NCL30051可實現更高能效
安森美半導體新推出兩款大功率LED驅動器，分別是可調光恒流降壓LED驅動器NCL30160與功率因數校正(PFC)離線式LED驅動器NCL30051。
NCL30160是安森美半導體為驅動大功率LED推出的一款NFET遲滯降壓、恒流驅動器。它的電流提升到了1.5安培，損耗非常低，體積也更小，可最大限度地減少空間和成本。通過利用導通阻抗僅為55mΩ的內部MOSFET以及100%占空比工作的能力，能夠提供能效高達98%的方案。最高1.4MHz的高開關頻率使設計人員可采用更小的外部元件，將電路板尺寸減至最小及成本降至最低。

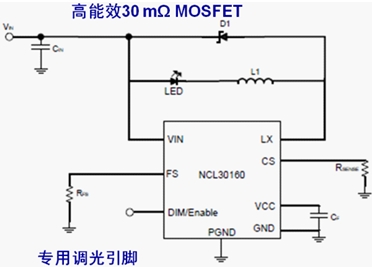

高亮度LED驅動器NCL30160應用電路
NCL30051能夠?yàn)榻祲褐绷?直流(DC-DC)轉換器/LED驅動器提供恒定電壓。該器件集成了一個臨界導電模式(CrM) PFC控制器及一個半橋諧振控制器，并內置600V驅動器，針對離線電源應用進行了優化，具備了所有實現高能效、小外形因數設計所需的特性。
用NCL30051和NCL30160搭配組成的LED照明芯片組，可用最少的所需外部元件簡化電源電路設計。這種架構使芯片組能夠集成在更緊湊及更高性價比的LED照明電源中，除了在通用照明戶外照明(如街燈、停車場燈)應用中采用，還可廣泛用于工業及汽車照明應用。
目前市場上的LED電源驅動大多采用直流驅動，直流驅動方式有兩種，AC-DC驅動和DC-DC驅動。安森美半導體主要采用直流驅動技術，直流驅動技術有三大優勢：
- 直流驅動設置簡單，成本比較低；
- 直流驅動安全性比較好，性能較穩定；
- 直流驅動容易實現，而且有成熟AC-DC的轉換裝置，如整流器。
安森美半導體整流器具有兩大特色，一是二極管在導通之后的恢復采用的是軟性恢復的方式，有助于降低電磁干擾；二是軟性恢復的速度會比傳統的硬恢復要快，所以切換損失也會降低。林志彥表示，這些針對整流器損耗的改良對LED照明效率提高也有很大的影響。
優化LED驅動電源設計保證壽命
LED燈具廠面臨的另一個挑戰是壽命問題。LED燈具的壽命的瓶頸主要LED照明電源。舉例來說，普通LED照明驅動電源在濾波電路中都會加上電解電容，但電解電容的壽命只有幾千小時，這樣就造成電解電容壽命與LED壽命的不匹配，LED照明長壽命的優勢也很難發揮出來的。此外，驅動電路設計、電路板布局、MOSFET、變壓器選用也都會影響到LED電源的壽命。因此，設計長壽命的LED照明燈具首先要優化LED驅動電源。
目前安森美半導體的客戶對LED驅動電源的要求主要分兩個層次：一種是性價比適中的，要求的是平均壽命達20000小時。林志彥介紹，20000小時有一個使用條件，如果LED燈具內部溫度在60℃以下，這個設計可以保證20000個小時的壽命，但如果驅動電源長期在80℃的環境中工作，而且散熱功能不佳，那么電源使用壽命可能下降到10000到12000小時。另外一種要求是平均壽命達到30000小時。目前，安森美半導體的驅動電源設計在60℃左右的溫度下使用，燈具壽命可以達到30000小時。
以產品線來講，安森美半導體的LED驅動產品可以用于車用照明或一般照明和背光照明。安森美半導體有七成的營業額來自亞洲包括日本的市場，所以安森美非常注重亞洲客戶的實際運用需求。“我們一直在開發新的產品，致力于怎樣讓產品的損耗更低、性能更強、應用特性更廣，這也是我們未來努力的方向。”林志彥說道。
