【導讀】在現代化的綠色照明中，發光二極管已經成為照明設備不可或缺的組成部分。由此可見發光二極管的重要性。但是往往發光二極管的封裝方式成為決定LED照明質量和效率的決定性因素，這也要求設計者們對封裝方式和設計加以重視。
在智能照明設計過程中LED芯片的封裝形式有很多，針對不同使用要求和不同的光電特性要求，有各種不同的封裝形式，歸納起來有如下幾種常見的形式。
軟封裝
芯片直接粘結在特定的PCB印制板上，通過焊接線連接成特定的字符或陳列形式，并將LED芯片和焊線用透明樹脂保護，組裝在特定的外殼中。這種欽封裝常用于數碼顯示、字符顯示或點陳顯示的產品中。
引腳式封裝

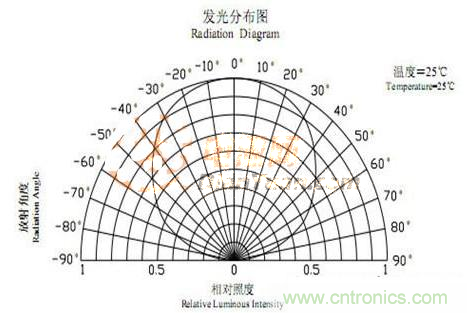

圖1
常見的有將LED芯片固定在2000系列引線框架上，焊好電極引線后，用環氧樹脂包封成一定的透明形狀，成為單個LED器件。這種引腳或封 裝按外型尺寸的不同可以分成φ3、φ5直徑的封裝。這類封裝的特點是控制芯片到出光面的距離，可以獲得各種不同的出光角度：15°、30°、45°、60°、90°、120°等，也可以獲得側發光的要求，比較易于自動化生產。
貼片封裝
將LED芯片粘結在微小型的引線框架上，焊好電極引線后，經注塑成型，出光面一般用環氧樹脂包封。
雙列直插式封裝
用類似IC封裝的銅質引線框架固定芯片，并焊接電極引線后用透明環氧包封，常見的有各種不同底腔的“食人魚”式封裝和超級食人魚式封裝，這種封裝芯片熱散失較好，熱阻低，LED的輸入功率可達0.1W~0.5W大于引腳式器件，但成本較高。
功率型封裝
功率LED的封裝形式也很多，它的特點是粘結芯片的底腔較大，且具有鏡面反射能力，導熱系數要高，并且有足夠低的熱阻，以使芯片中的熱量被快速地引到器件外，使芯片與環境溫度保持較低的溫差。
以上五種發光二極管主流封裝形式，就是目前領域中較為常用的幾種主流封裝方法。對這些封裝方法進行了解將有利于設計者對于發光二極管的理解，從而更加快速準確的完成相關設計。希望大家在閱讀過本文之后能夠有所收獲。
