中心議題：

• 打印機電源管理的重要設計參數
• 為打印頭提供較大動態范圍的供電電源

解決方案：

• 利用MAX15005電源控制器構建SEPIC電路

摘要：本文給出了打印機電源管理的一些重要設計參數。所提供的參考設計給出了利用MAX15005電源控制器構建SEPIC電路的解決方案，能夠為打印頭提供較大動態范圍的供電電源。文中給出了電路原理圖、材料清單(BOM)、測試測量電路和結果。

引言
該參考設計能夠提供可調節的高壓輸出，用于打印頭供電。設計包括完整的原理圖、材料清單(BOM)、效率測量及測試結果。

打印機設計的基本考慮
打印機速度的提高使得打印頭消耗的功率增大，打印頭溫度提升。如果打印機溫度過高，墨跡將容易受到污染；如果溫度過低，墨跡又會變得模糊。因此，為了獲得較高的打印質量，打印頭的熱管理非常關鍵。通常需要微控制器調節打印速度，保證工作溫度介于兩個溫度門限之間，而打印機馬達的速度是靠作用在馬達上的可變直流電壓調節的。

參考設計簡介
參考設計采用MAX15005電源控制器，能夠為打印機馬達提供動態變化的直流電壓(高達45V)。微控制器產生的PWM輸出經過RC濾波后連接到MAX15005的SS引腳，通過改變PWM信號即可調節輸出電壓。打印機啟動時，馬達需要較大的勵磁電流，MAX15005具有打嗝式保護，在此應用中非常理想。MAX15005可以進入打嗝模式，限制電源輸出以降低速率，從而保護所有電路元件。勵磁結束后，馬達將吸收常規工作電流，轉換器進入正常工作模式。

規格和設計電路
參考設計滿足以下規格：

• 輸入電壓：32V至45V
• 輸出電壓：25V至45V (通過微控制器由外部調節)
• 輸出電流：0至2A
• 輸出紋波：±0.5V
• 輸入紋波：±100mV
• 效率：> 93% (滿負荷時)
• 開關頻率：400kHz

圖1所示電路滿足上述規格，該設計中，輸出電壓可能低于或高于輸入電壓，MAX15005配置為SEPIC架構。

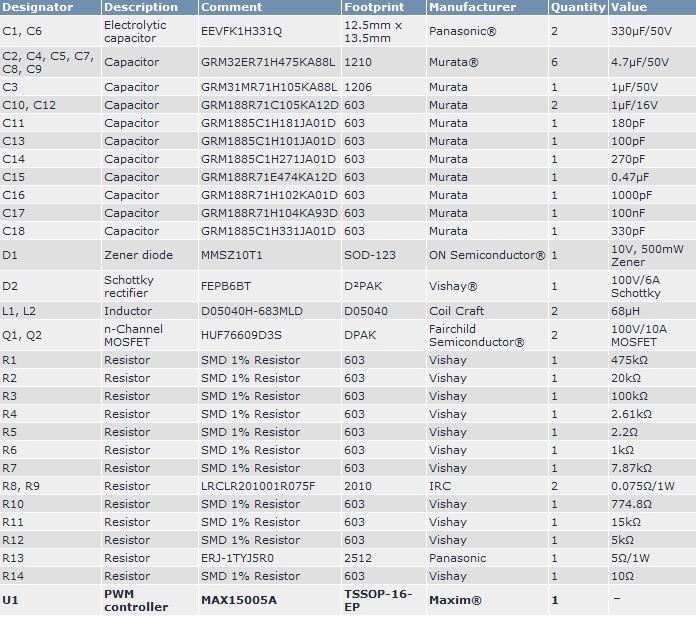

表1列出了參考設計的材料清單(BOM)。
效率曲線

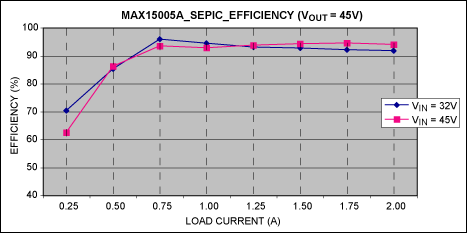

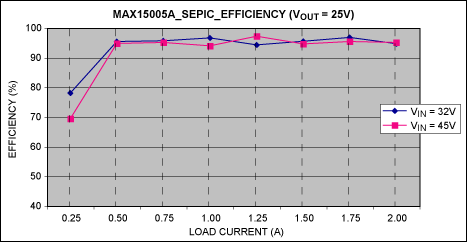

效率與負載電流的關系曲線如圖2和圖3所示，圖2和圖3的輸出電壓分別為：VOUT = 25V和VOUT = 45V。
實驗結果
不同輸入激勵時，轉換器輸出電壓與負載電流的對應關系如下圖所示。

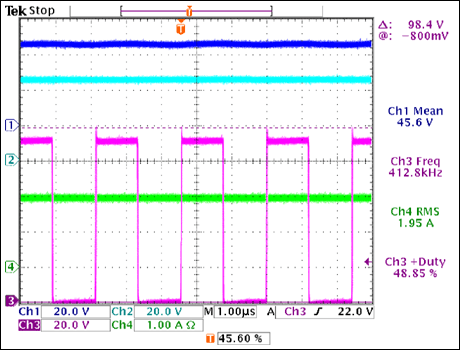

測試條件：VIN = 45V和VOUT = 45V。

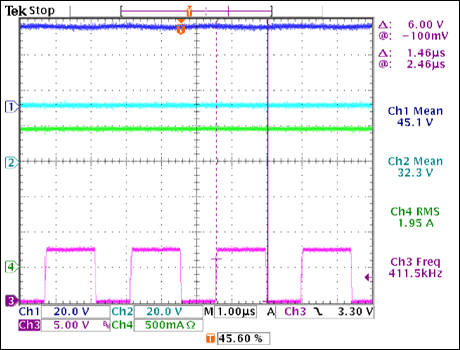

測試條件：VIN = 32V和VOUT = 45V。

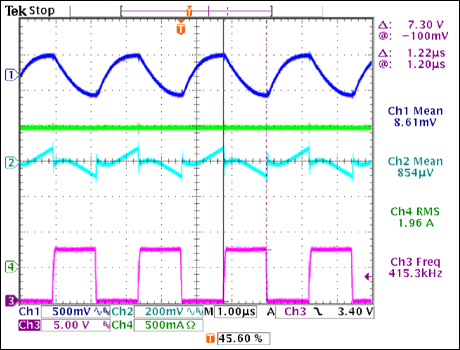

測試條件：VIN = 45V和VOUT = 45V。

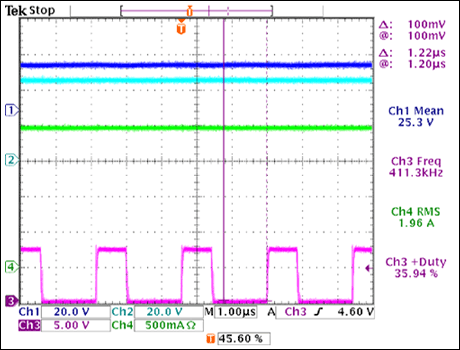

測試條件：VIN = 45V和VOUT = 25V。
