RDK-251:PI推出5 W離線式LED驅動器電源設計適合A19 LED燈

發布時間:2010-12-17

RDK-251的產品特性:this is a picture!
  • 基于LNK457DG技術
  • AC耐壓范圍為0 VAC至300 VAC
  • 功率因數較高
  • 輸入電流總諧波失真較低
  • 可大大簡化PCB的布局
RDK-251的應用范圍:
  • 緊湊型非隔離式電源

用于高能效電源轉換的高壓集成電路業界的領導者Power Integrations公司近日發布一份新的5 W離線式LED驅動器參考設計(RDK-251),該電源具備無閃爍可控硅調光和單級功率因數校正(PFC)。該參考設計基于Power Integrations創新性的LinkSwitch-PL系列LED驅動器IC - LNK457DG,可實現緊湊型非隔離式電源。

新參考設計在15 V額定LED燈串電壓下可提供350 mA單路恒流輸出。使用標準的AC市電可控硅調光器可將輸出電流降低至1% (3 mA),這不會造成LED陣列性能不穩或發生閃爍。該電源可同時兼容低成本的前沿調光器和更復雜的后沿調光器。它可在通用AC輸入范圍內(85 VAC至265 VAC,47 Hz至63 Hz)進行工作,其AC耐壓范圍為0 VAC至300 VAC,從而能增強現場應用的可靠性,延長在線電壓驟降和驟升條件下的使用壽命。

新參考設計的功率因數較高(>0.9),輸入電流總諧波失真(THD)較低(在115 VAC下<10%,在230 VAC下<15%),因此可輕松滿足國際能效標準的要求,并使單個設計在全球范圍內都適用。除LinkSwitch-PL器件外,新參考設計只用到38個無源元件和分立元件(非調光應用只需29個元件),因此非常適用于外形緊湊的電源。由于省去了舊式LED驅動器設計中所需的無源元件,其可制造性和使用壽命也得以提升,省去的元件包括大容量電容和可靠性較差的高壓電解電容。LinkSwitch-PL與其對應的隔離式IC系列LinkSwitch-PH一樣,都將控制器和高壓功率MOSFET集成到了單個硅片上,通過進一步減少元件數和省去控制器和高壓功率MOSFET之間的寄生元件,可大大簡化PCB的布局。

電路板可裝入帶E26/27燈座的梨形A19 LED替換燈中。RDK-251中提供了完整的電源規格、電路圖、物料清單、變壓器文檔、印刷電路板布局及性能數據。

Power Integrations的照明業務開發經理Bill Weiss表示:“該設計能使SSL燈實現高質量調光、k可實現高功率因數、低THD、緊湊外形以及高可靠性。此外,還可滿足乃至超越所有能效法規要求。固態照明制造商可建立一個既可工作在低壓,又可工作在高壓的平臺。對于系統設計師來說,這款緊湊輕巧的高性能設計能加快其上市速度。”

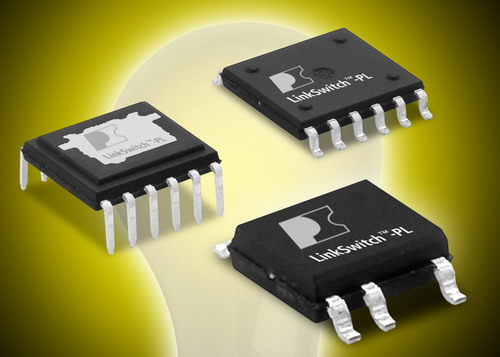

LinkSwitch-PL器件現以SO-8、eSOP™和eDIP™封裝供貨,基于10,000片的訂貨量每片單價為0.86美元。
