- 引腳兼容的154電路連接頭
- 導板采用精密穩健的設計
- 具有抗水解性和高阻燃性
- 高傳導性應用和嚴苛環境應用
- 用于汽車和運輸動力傳動應用
- 適用于環氧粘膠

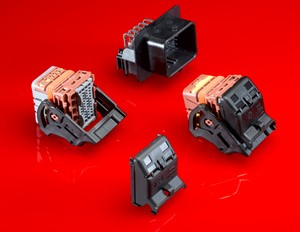

全球領先的全套互連產品供應商Molex公司擴展其CMC產品線，推出一款引腳兼容的154電路連接頭，以及32及112電路焊接安裝連接頭。新產品專門針對高傳導性應用和嚴苛環境應用而設計，CMC是用于汽車和運輸動力傳動應用的業界標準接口，應用包括發動機控制單元(engine control unit，ECU)、自動變速箱、懸掛控制器和電氣泊車制動。
Molex全球產品經理Selvan Wilhelm表示：“客戶將CMC標準版與電源版連接器用于插配，能夠在汽車和商用車輛的中、高、低電流線對板應用中實現高成本效益模塊化混合連接系統。”
相比傳統的按壓連接安裝過程，客戶可從新型帶有引腳兼容端子的154電路、三插槽直角連接頭的無焊接工藝中獲益，不但能夠提高生產效率，更能降低裝配成本。154電路連接頭使用120 x 0.635mm (0.025英寸) 信號引腳, 24 x 1.50mm (0.059英寸) 端子和10 x 2.80mm (0.110英寸)電源引腳，支持大型 ECU等大電流應用。Molex 154電路連接頭配備的導板采用精密穩健的設計，可以保護5行端子，并確保定位，同時可承受高達 10G的強振動。對于不同應用上的多種ECU插拔，154電路連接頭可實現多達50個插配循環，因而是農業設備等常見重型應用的理想選擇。
新推出的32電路、單插槽直角連接頭帶有焊接端子，設計用于小型動力傳動應用，以及液壓和電子懸掛控制器。此外，112電路、三插槽直角連接頭也帶有焊接端子，是任何需要較多電路數目的 ECU 應用的理想選擇。這兩款連接頭均由具有抗水解性(hydrolytically stable)和高阻燃性的 UL 94V-0 塑料材料制造，適用于環氧粘膠，因而是密封應用的理想選擇。
Wilhelm補充道：“Molex擁有符合CMC行業標準的全系列連接系統現貨產品，因而客戶可以節省模具成本并通過交付時間的縮短而受益。”
154電路連接頭可依照客戶需求提供多種電路組合選項。32和112電路連接頭的標準沖壓形狀與Molex 48電路(500762)和80電路(502225)連接頭相同。各種顏色編碼有助于實現模塊化操作，并方便與CMC連接頭和連接器插配。獲得Molex其它產品及行業解決方案的信息和最新信息，請按此注冊登記Molex電子報。
