【導讀】LED驅動電源的設計千千萬，這里為大家介紹的是一種采用電容降壓的LED驅動電源的電路設計，該電路設計中采用了壓敏電阻，使得在電壓突變瞬間有效地將突變電流泄放，從而保護二級關和其它晶體管。使得這款LED驅動電源設計能在雷電﹑大用電設備起動等情況下安全使用。

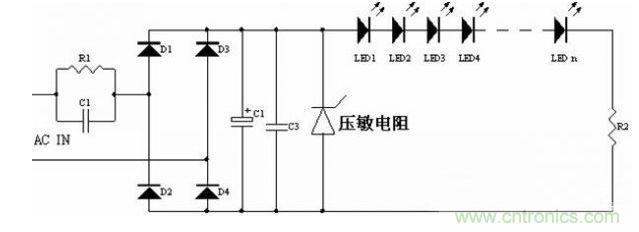

本文是一個實際的采用電容降壓的 LED 驅動電路。請注意，大部分應用電路中沒有連接壓敏電阻或瞬變電壓抑制晶體管，建議連接上，因壓敏電阻或瞬變電壓抑制晶體管能在電壓突變瞬間( 如雷電﹑大用電設備起動等 )有效地將突變電流泄放，從而保護二級關和其它晶體管，它們的響應時間一般在微毫秒級 。
