【導讀】之前有看到過論壇里的前輩關于KIS-3R33模塊改制的穩壓電源，于是網友也嘗試著DIY一個3R33可調穩壓電源。裝好之后，打開開關，有輸出、調節電位器，電壓有的改變，整體效果不錯哦！

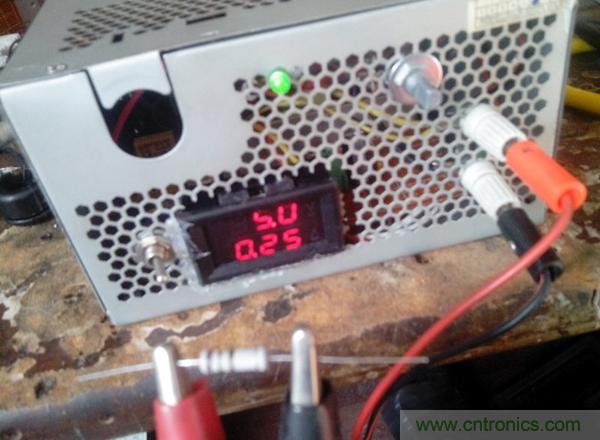

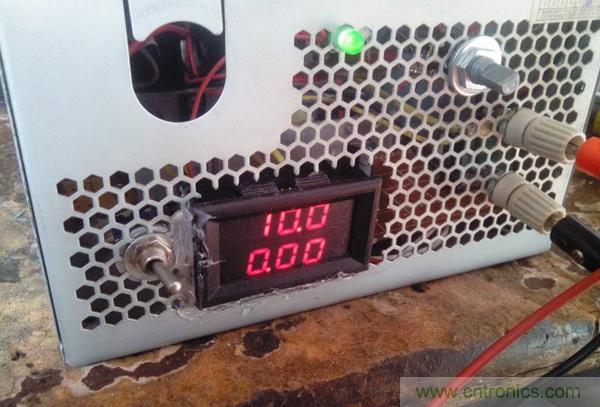

先展示幾張成品圖：

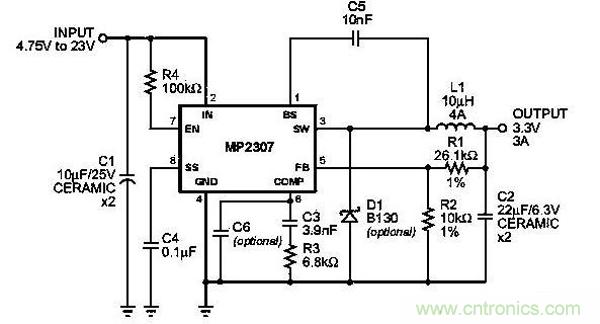

這里給一下3R33內部電路圖，
這個模塊其實跟其他的開關型穩壓模塊都大同小異，它比較便宜。

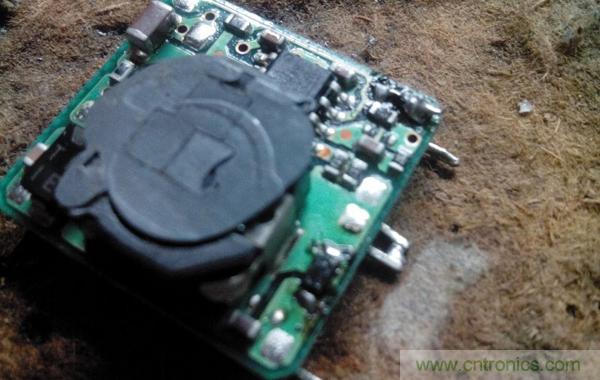

這是打開外殼后的3R33 ，也就是一塊橡皮擦的四分之三左右，比較迷你。

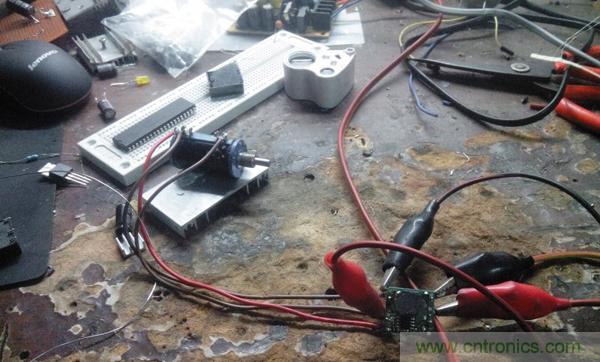

這是初始測試，拆掉了該拆的元件，什么？要拆掉哪些？下面用一張圖說明。

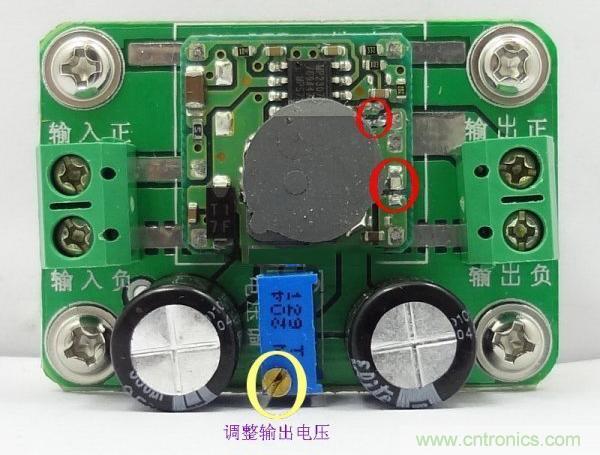

拆掉紅圈里的東西就行了，別問我怎么拆，我要是會拆，就不會搞死這么多個~~

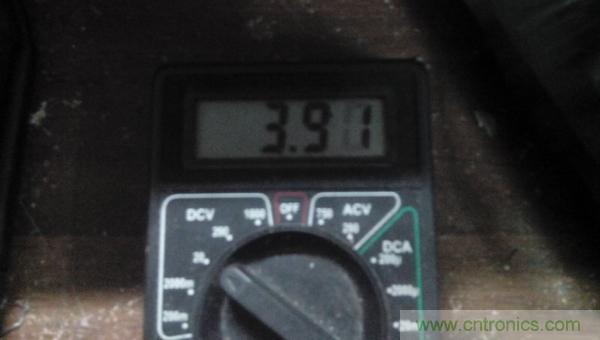

初始測試通過，開始組裝！！

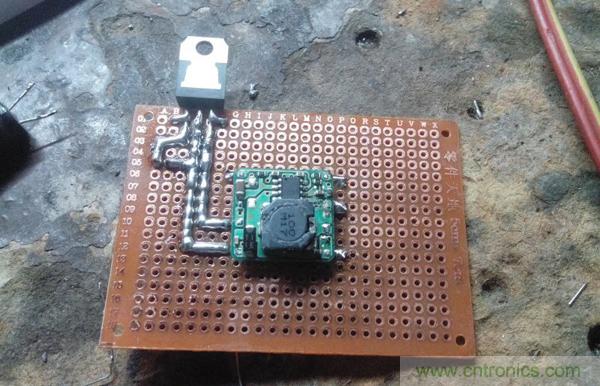

上面的是7809穩壓塊，用來給散熱風扇和電壓表頭供電，至于怎么接，不用說了吧。

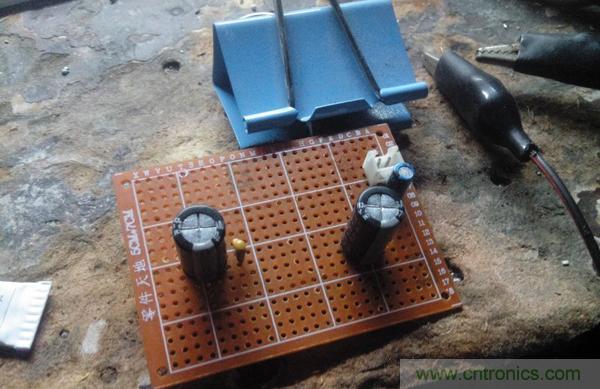

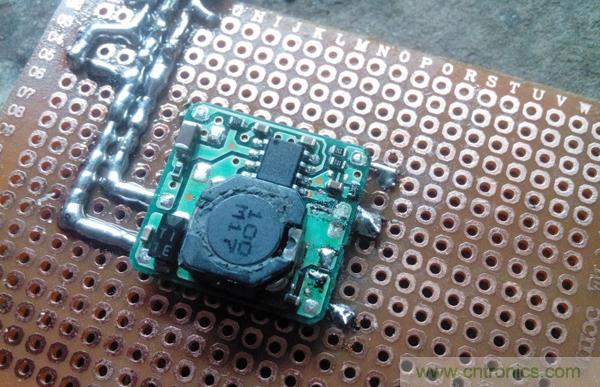

輸入輸出濾波電容以及穩壓塊輸出插座焊接好，也有一只220uF的小電容做濾波，藍色燕尾夾是固定穩壓塊和散熱片，用的導熱膠粘上去，發現要是完全固化了，摳都摳不下來。
主供電電源是19V/4A的筆記本電源，被拆的七零八散了。

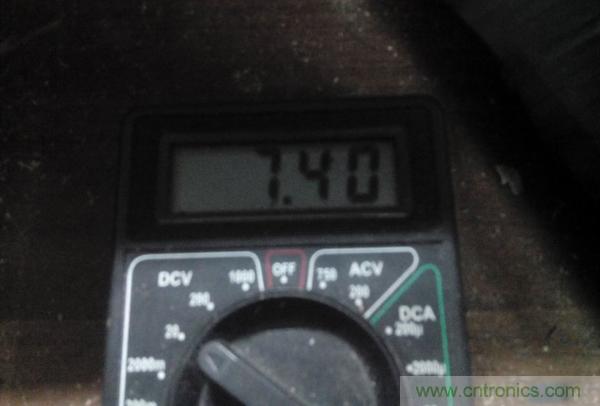

這會算是總裝前測試了，兩根白色線是模塊的軟啟動線，模塊控制腳通過100k電阻到Vcc，所以懸空都能使模塊工作，要讓它停止輸出，直接接地就好了，所以?xún)筛€怎么接，甭說了吧，都懂得。

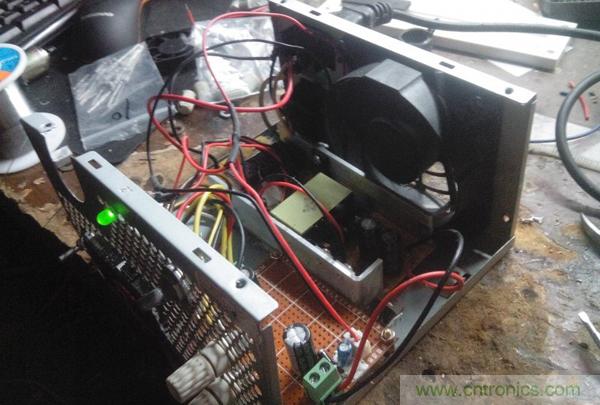

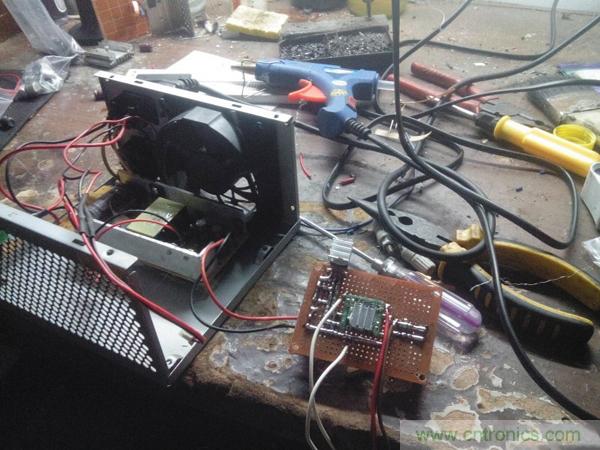

把一大堆亂七八糟的東西塞進去可不容易，還要注意不能短路！

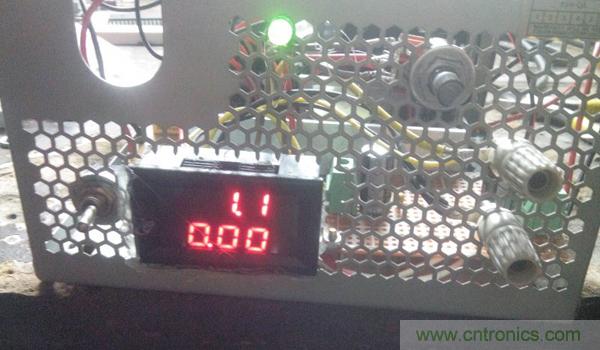

裝好之后，打開開關，有輸出，調節電位器，電壓有的改變，整體效果不錯！
