采用TB 505高增益的助聽器專用集成電路
TB505的內部電路設有一個低噪聲、低漂移、高穩定度、自身補償?shù)母咴鲆孢\(yùn)算放大器。在運算放大器的輸出端接了一只超高β值的三級管，用以改善電路的降壓特性，使其工作電壓由1.55V降至1V時，電路仍能可靠工作。在管腳①端可外接負反饋電路，調整運算放大器的增益，以改善助聽器的音質。

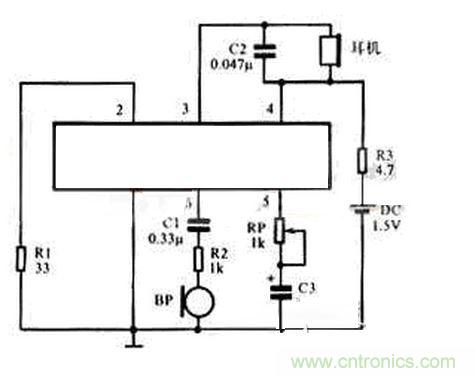

在管腳②到地之間選擇一只電阻，使輸出電流調整在1.3mA左右，這時電路增益最好，消耗電流最小，噪聲也最低。該電路增益為72dB，諧振失真為2%，音量控制范圍為43dB，允許功耗25mW，噪聲低于1.2μV，輸入阻抗8kΩ。采用該集成電路組裝耳聾助聽器，靈敏度高，外電路元件少，可靠性高。在圖103-2中，BP為駐極體話筒微型拾音器，其負載可用助聽器耳塞機或者其它高阻耳機，阻值為100～180Ω，RP為音量調節器，R2為限制信號電阻，C1為耦合電容，R3為電源過載保護電阻，R1為換能器電流調節電阻，C3為濾除高頻諧波電容。按電路選好元件，仔細安裝，不需調整，即可收到滿意效果。
采用LM386音頻放大集成電路
助聽器主要是由微型拾音器（話筒）、放大器和耳機三部分組成的微小型擴音機。盡管助聽器的電路結構與一般擴音機在形式上較為相似，但二者的要求有差異。擴音機是按正常人的聽力范圍及音域設計的，而助聽器則根據耳聾患者的失音特征和程度來設計的。一般助聽器對頻率響應、諧波失真、噪音等要求雖然沒有擴音機那么高，放大器級數也少于擴音機，不過對有關的性能指針均有一定的要求，通常助聽器的傳聲增益要在15～55dB左右，頻響在 100～600Hz，失真度小于10%～15%。顯然采用LM386集成塊是可以滿足的。LM386高頻響應可達300kHz，電源電壓范圍為1～6V 時，其靜態電源為4mA，適用于電池供電。

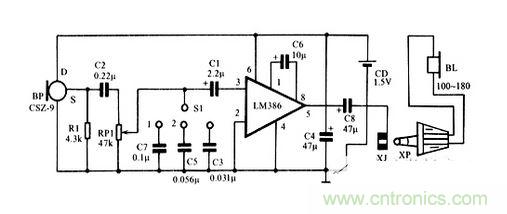

圖中LM386被連接成正相放大器電路。 1、8 腳接有10μF電容，故電路增益被提至最大。這樣做的原因在于LM386的增益不太大，用于助聽器時余量并不足，尤其當話筒靈敏度較差時比較明顯，調低增益常常不能滿足要求。話筒信號通過RP1和C1耦合至3腳，經LM386放大后從5腳輸出，再推動耳機發聲，RP1用于音量調節，S1為頻響選擇開關。當 S1置于1、2、3位時，對應的電路頻響分別是3000、4500和6000Hz左右，該頻響選擇電路實際上是一電容衰減電路。設置它的目的是壓縮電路的頻響，減弱和消除耳聾者不需的音頻成分和噪音，以提高清晰度和減輕耳朵的疲勞感。C1為輸出耦合電容，C4為電源去耦電容。R1是駐極體話筒BP內場效應管的負載。
采用分立元件組裝的助聽器電路
電源電路由電源開關S、電池GB、限流電阻器R3和前級濾波電容器Cl組成。拾音放大電路由傳聲器BM、電容器C2、電阻器Rl、R2、電位器RP和晶體管Vl，V2組成。放大輸出電路由電容器C3、電阻器R4、R5、晶體管V2、V3、插座XS、插頭XP和耳機BE組成。接通電源開關S，電池GB為整機提供1.5V工作電源。BM將拾取到的聲音信號轉換成電信號后，再經Vl、V2兩級音頻放大及V3功率放大后，通過耳機BE還原出聲音。調整RP的阻值，可改變音量的大小。
元器件選擇
Rl-R5選用1/8W的金屬膜電阻器或碳膜電阻器。RP選用超小型帶開關 （電源開關S）合成碳膜電位器。Cl選用超小型鋁電解電容器;C2和C3均選用獨石電容器。Vl和V2均選用S9014型硅NPN晶體管;V3選用 S8050型硅NPN晶體管。BM選用微型高靈敏度駐極體傳聲器。XS選用φ3.5mm的雙聲道耳機插孔。BE選用成品30Ω雙聲道耳機。GB選用7號電池。
