【導讀】本文詳細講述了半橋LLC諧振型DC-DC變換器的三種不同的運行模式，并且詳細分析了fm<fs<fr開關頻率的運行模式，針對四個工作階段進行了詳細的闡述。下面就跟小編一起去了解半橋諧振DC-DC變換器開關頻率的運行模式。
半橋LLC諧振型的DC-DC變換器在日常運行中擁有三個不同的運行模式，也因此能夠適應多種環境下的應用需求。由于此前我們曾經專項分析過fs=fr運行模式的工作過程和運行特點，因此今天本文將會重點針對fm<fs<fr運行模式進行簡要分析，幫助工程師了解其工作運行狀態和運行特點。
fm<fs<fr開關頻率運行簡析
下面分析LLC諧振DC-DC變換器開關頻率fm<fs<fr的工作原理，這是LLC最常用的工作區域，此時原邊開關管實現零電壓開通，副邊整流二極管實現零電流關斷，該工作區稱為Boost區，電路工作在過諧振狀態下的主要波形圖如圖1所示。圖2顯示的是fm<fs<fr的開關控制時序表，下圖中圖3顯示各個階段的主要工作波形和等效電路圖。

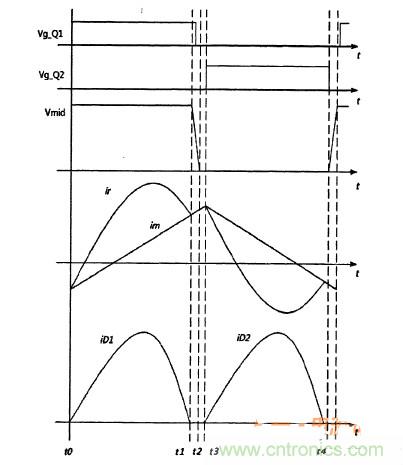

圖1fm<fs<fr時主要工作波形圖

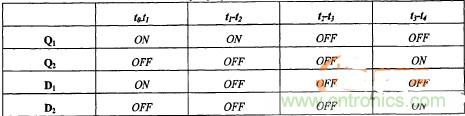

圖2fm<fs<fr開關控制時序表

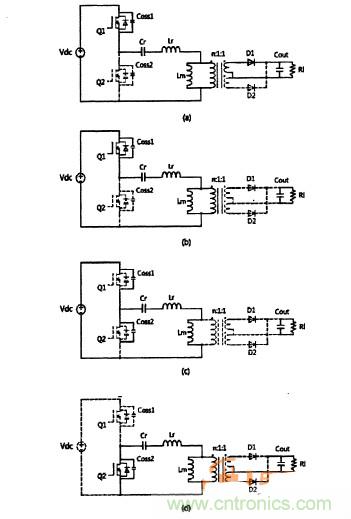

圖3fm<fs<fr時各階段的等效電路
工作階段1：t0-t1
在這一工作階段中，半橋LLC諧振轉換器的MOS管Q1和整流管D1是導通的，諧振電流ir則按正弦形式增加。激磁電感電流如按線性上升，兩者之差通過副邊整流后傳輸至負載端。變壓器原邊電壓被副邊箝位于nV0，此階段內只有Lr和Cr參與諧振，Lm不參與諧振。
工作階段2：t1-t2
在這一工作階段中，半橋LLC諧振轉換器在t1時刻諧振電流ir等于激磁電流im，此后，激磁電感Lm開始參與與Lr、Cr諧振，因為諧振電流等于激磁電流，變壓器原副邊斷開，整流管Dl關斷（D2亦截止）。
工作階段3：t2-t3
在這一工作階段中，半橋LLC諧振轉換器的激磁電流im將其存儲的能量轉移到諧振電容Cr，在這種模式下，實現升壓（Boost）作用，此時直流電壓增益大于1。副邊整流二極管Dl零電流關斷，變壓器原副邊脫開，諧振網絡不向負載端傳遞能量。此時的Lm兩端電壓不再受箝位限制，Lm和Lr、Cr將一起參與諧振.在此階段內為下一階段的Q2的ZVS創造了條件。
工作階段4：t3-t4
在這一工作階段中，半橋LLC諧振轉換器在t3時刻以后Q1關斷，諧振電流ir流過MOS管Q2的體二極管，因此在t3時刻，MOS管Q2實現了零電壓開通。t4時刻以后，電路工作在下半個周期，其工作情況與上述四個個階段完全對稱，這里也不再重述。
通過對半橋LLC諧振DC-DC變換器的fm<fs<fr開關頻率運行工作狀態分析，我們可以看到，當開關頻率fs小于fr的條件下，LLC原邊開關管工作在ZVS狀態，而副邊整流二極管工作在ZCS狀態，從而電路中的所有功率半導體器件都實現了軟開關：對于原邊開關管來說減小了開關損耗。對于副邊整流二極管來說減小了反向恢復帶來的損耗，此時的整流二極管不存在電壓尖峰，可以采用耐壓值更低的二極管（導通壓降也會更低，成本降低，導通損耗就會更小）。
