【導讀】很多朋友在使用電風扇時都遇到過這種情況，舊風扇在接通電源之后，風葉還是不轉，無論怎么換擋，但是只要伸手一撥，風葉就重新轉動，這是什么鬼？本文就來闡述一下這一原理。

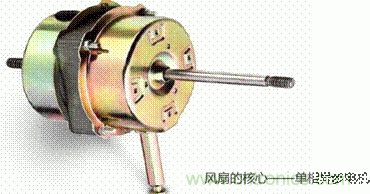

一般家用電風扇都是單相交流220V供電，所用的電機為單相異步電機，這種電機具有結構簡單，成本低廉、運行等一系列的有點，所以廣泛應用于如電風扇、洗衣機、電冰箱、空調等家電中。那么單相電機的運行原理又是怎么樣的呢？
當單相電機定子繞組通過正弦電流時，電機產生一個交變磁場，這個磁場的強弱和方向隨時間作正弦規律變化，但方位是固定的，這個磁場是交變脈動磁場。這個交變脈動磁場可分解為兩個以相同轉速、旋轉方向互為相反的旋轉磁場，當轉子靜止時，這兩個旋轉磁場在轉子中產生兩個大小相等、方向相反的轉矩，使得合成轉矩為零，所以電機無法旋轉。當我們用外力使電動機向某一方向旋轉時（如順時針方向旋轉），這時轉子與順時針旋轉方向的旋轉磁場間的切割磁力線運動變小；轉子與逆時針旋轉方向的旋轉磁場間的切割磁力線運動變大，轉子所產生的總的電磁轉矩將不再是零，轉子將順著推動方向旋轉起來。

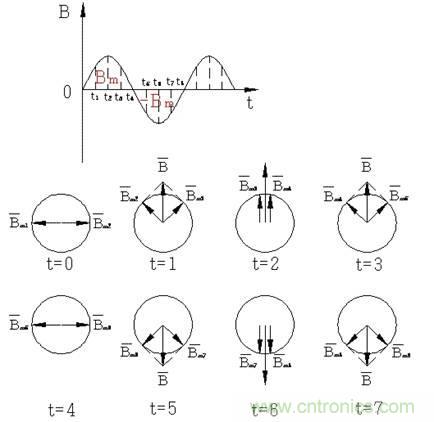

圖1脈動磁場分成兩個轉向相反的旋轉磁場
這下似乎明白了，但為什么電風扇剛買回來的時候，不需要撥就可以轉？總不能讓我以后每次開電風扇都去撥一下吧？那多麻煩，而且危險！別著急，咱們接著分析。
圖2電容分相式異步電動機的接線原理圖
要使單相電機能自動旋轉起來，我們在定子中加上一個啟動繞組，啟動繞組與主繞組在空間上相差90度，啟動繞組串接一個合適的電容，使得與主繞組的電流在相位上近似相差90度，就是分相。這樣兩個在時間上相差90度的電流通入兩個在空間上相差90度的繞組，將會在空間上產生（兩相）旋轉磁場，在這個旋轉磁場作用下，轉子就能自動啟動旋轉起來。

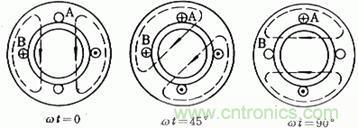

圖3兩相旋轉磁場
圖4兩相電流波形
現在可以知道了吧？電風扇啟動不起來，但一撥就轉，絕大部分原因就是啟動電容老化，容量降低，不足以提供電機啟動所需要的旋轉磁場，遇到這種情況，果斷換個新的啟動電容，電風扇一定會如“激活”了一般快速運轉起來！
朋友們，這個技能，你“get”了嗎？
