【導讀】升壓芯片的作用就是在電壓不足的情況下幫助電路正常運行。但是不可避免的是升壓芯片也會出現無法工作的現象。本文詳細介紹升壓芯片UC2843為什么不能在電路中正常工作。

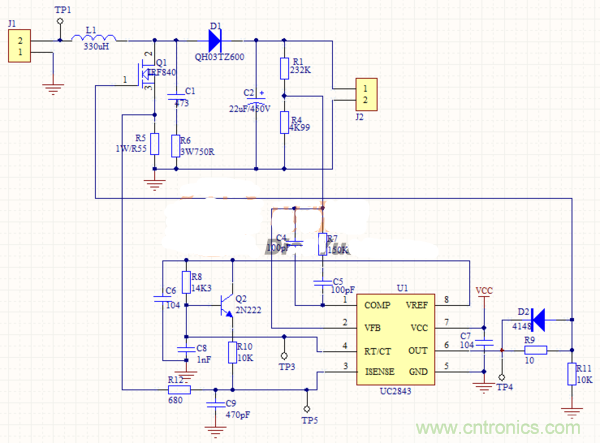

圖1
如圖1所示，輸入電壓為24~100V，想通過此BOOST電路得到120V輸出電壓。控制芯片用UC2843，其中J1端為可調變壓器輸入端，J2端接負載電阻。UC2843的工作電源VCC用線性電壓源來提供，所有的地都連接在一起。現在的情況是，當UC2843的VCC沒有電壓時，MOS管正常關斷，可是，當把VCC接上時，MOS管發熱嚴重，并且輸入端J1電壓降到很低（沒有接VCC時，J1端電壓為40V，接上VCC后，J1端電壓降為2.5V左右）。連接VCC后，MOS管導通，但是一直不能關斷，導致輸入有短路現象。這是什么原因呢？
整個電路開環工作，占空比展開到100%。應該是有地方沒有接對。此外閉環參數也存在問題，善用示波器來進行檢測。R7、C4、C5這幾個參數決定閉環零級點的位置，關系到整個閉環的穩定性。一開始不確定電路是否正常工作，可以把輸出電容C2加的很大，這能保證電路能穩定，不會發生震蕩。
對于R7、C4、C5這幾個參數，一開始不確定電路是否正常工作，可以把輸出電容C2加的很大，例如加到100μ，可以保證電路能穩定，不會發生震蕩。
其次看源有沒有限流，如果源被限流那就帶不了太大的負載，負載大了以后，源的電壓下降到2.5V，那么占空比肯定會被拉到很大。相當于源被短路，此時可以檢查一下。此外RC震蕩參數也不太對（R8、C8），如果要求24V輸入，120V輸出，那么需要的占空比為80%，但現在的RC震蕩參數最大占空比只能到73%左右。24V時，輸出達不到120V。或者可以通過仿真軟件來進行仿真。
