Silicon Labs隔離驅動器推動高速電源傳輸系統發展
發布時間:2016-03-02 責任編輯:susan

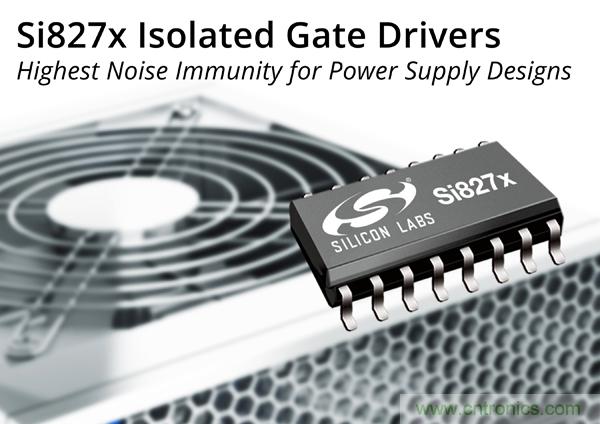

【導讀】Silicon Labs(芯科科技有限公司)推出新型隔離驅動器系列產品,滿足了最前沿的電源系統的關鍵需求。基于Silicon Labs備受肯定的數字隔離技術,新型Si827x ISOdriver系列產品提供了隔離驅動器市場中最高抗擾能力。
這一業界領先的共模瞬變抑制能力(CMTI)使得Si827x驅動器非常適用于具有快速開關和潛在噪聲的電源系統。目標應用包括服務器、計算機和基站的電源、太陽能逆變器和微型逆變器、D類放大器、馬達控制器、電動/混合動力汽車(EV/HEV)的充電器等。

對于電源設計人員來說,最重要的電源指標是單位體積功率(W/mm3)。為了最大限度地提高功率密度,許多設計人員為他們的設計方案選擇更快的開關頻率。電源系統使用高功率半導體開關,例如基于硅的MOSFET和基于新型氮化鎵(GaN)和碳化硅(SiC)的MOSFET,需要高電流隔離的驅動器去控制開關。快速開關提升了系統效率,但是也產生了更高的瞬態噪聲,可能引起信號丟失或者由于閂鎖而永久性損傷。Si827x柵極驅動器對高速開關引起的瞬態噪聲提供優異的抗擾力,從而有效保護電源系統。
Si827x柵極驅動器提供業界領先的抗擾性能(200kV/μs)和閂鎖抑制能力(400kV/μs),這是當前其他柵極驅動器抗擾性能等級的兩倍。憑借其業界領先的高性能抗擾能力,Si827x系列產品消除了由于采用更快開關速率而帶來的風險、防止了調制丟失和閂鎖,這些是最主要的安全問題。Si827x系列產品極高的閉鎖規格使得該柵極驅動器極其可靠,有效預防永久性閂鎖損傷。
Si827x系列產品為電源轉換器應用提供了單或雙隔離柵極驅動器,可以通過兩個獨立輸入控制或者一個輸入控制。該柵極驅動器可采用2.5-5.5V的寬VDD電壓范圍供電,最大驅動30V電源電壓。更低的2.5V VDDI電壓使得開發人員能夠采用低電壓電源去進行系統設計,從而減少能量消耗、增加系統效率,并且兼容低電壓供電的微控制器(MCU),例如Silicon Labs的EFM32 Gecko MCU。
Si827x柵極驅動器具有一個EN(高電平有效使能)引腳而非典型的DIS(低電平有效)引腳,還具有欠壓鎖定(UVLO)故障保護、用于過濾噪聲輸入的去毛刺功能、高精確度死區時間(DT引腳)可編程性。使用DT特性,開發人員能夠在兩個開關驅動器之間精確的控制“死區時間”,從而優化電源系統效率和安全性。
Silicon Labs電源產品副總裁Ross Sabolcik表示:“Silicon Labs新型Si827x柵極驅動器系列產品解決了現實世界中的客戶問題,使快速開關更安全,支持低電壓2.5V操作,并具有卓越的時序性能。Si827x柵極驅動器一流的抗擾性能允許開發人員安全的采用快速開關MOSFET或者更快的GaN和SiC開關實現電源系統,顯著提升了系統整體效率,同時增強了可靠性。”
憑借Silicon Labs專利的電容耦合隔離技術,Si827x柵極驅動器能夠提供極低的電磁干擾(EMI)輻射、較長的使用壽命、快速精確的時序性能,以及-40°C至+125°C的寬溫度范圍。
產品特性
業界最高的抗擾性能(200kV/μs)和閂鎖免疫能力(400kV/μs),支持超快速開關。
唯一可操作在低至2.5V VDD電源電壓下的柵極驅動器,減少了功耗。
一流的時序性能(典型值30ns延遲),與其他的柵極驅動器相比,傳播延遲短10倍、偏斜低20倍。
使用EN引腳代替DIS引腳,確保安全默認狀態。
精確時序(包括死區時間控制)最大化系統效率和安全。
在很長的使用壽命中穩定運行的耐用可靠解決方案,這里的使用壽命長達60年,或是比光耦解決方案使用壽命長10倍。
價格和供貨
Si827x隔離柵極驅動器現已量產,并可提供樣片,采用窄體SOIC和緊湊的5mm×5mm LGA封裝。Si827x在一萬片采購量時單價為1.19美元。為了簡化應用開發,Silicon Labs提供了支持Si827x系列產品的Si8273ISO-KIT、Si8274ISO-KIT和Si8275ISO-KIT評估套件,價格為29.00美元。
