【導讀】在開關電源布線中，基本原則是：根據實際應用,先分清楚地線的種類, 然后選擇不同的接地方式；不論何種接地方式，都須遵守“低阻 抗，低噪聲”的原則。以下將介紹開關電源實際布線過程中要考慮各種“地”的特點及接地方式。

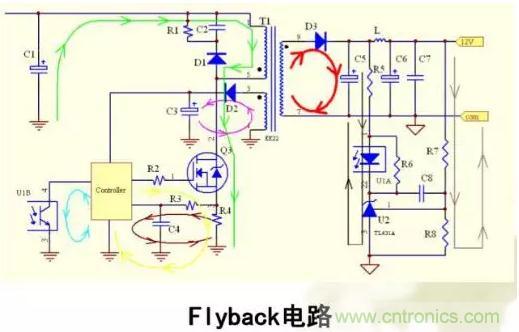

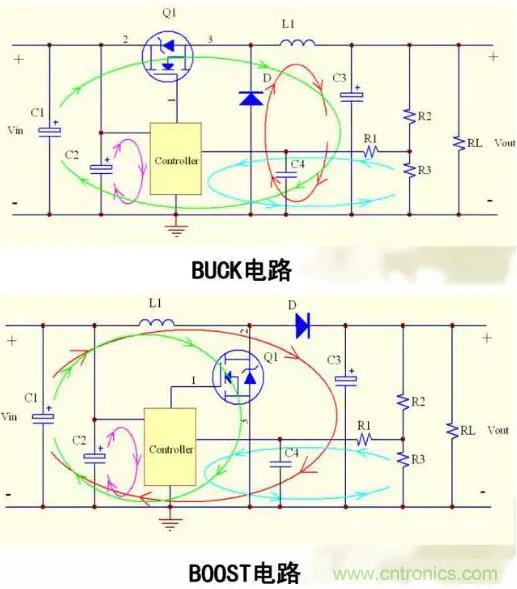

基本電路拓?fù)洵h(huán)路
功率地線
功率地線由于有大電流流過,如果處理不當就會產生很大的干擾,不能帶重載,甚至不能正常工作.
失敗案例

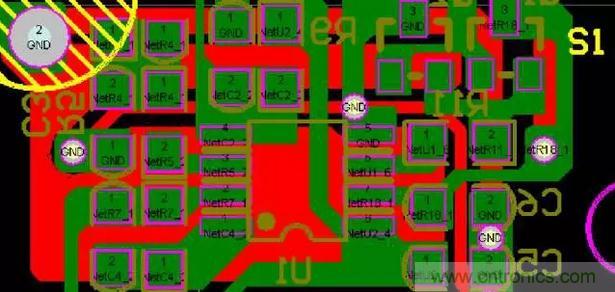

BUCK線路，由于使用大面積的鋪地，導致干擾太大，不能帶重載。
成功案例

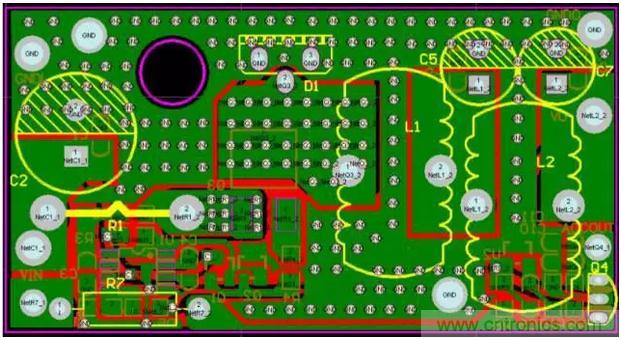

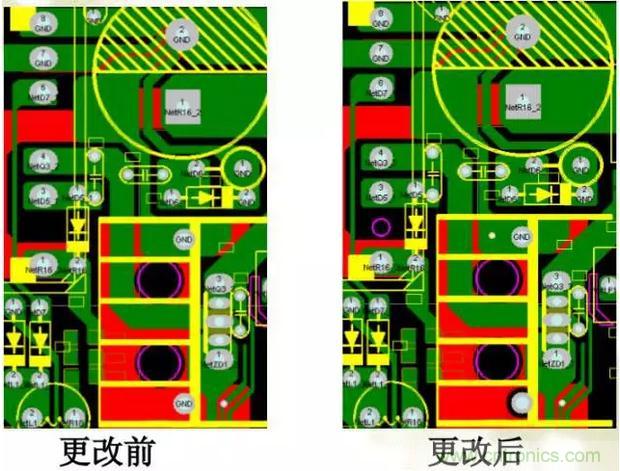

1.2KW BOOST線路
Layout需要注意的問題
●不同的功率地線需要單獨走線
●盡量不要平行走線
●盡量減少環路面積
●必須遵循“短，粗，直”的原則；因功率 地線的di/dt較大，太長的線天線效應明 顯；太細的線會產生較大的壓降；彎曲 太多或90度的線會產生反射效應
驅動地線

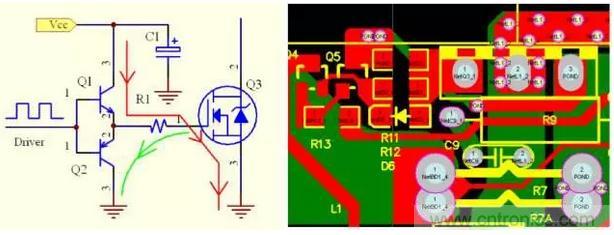

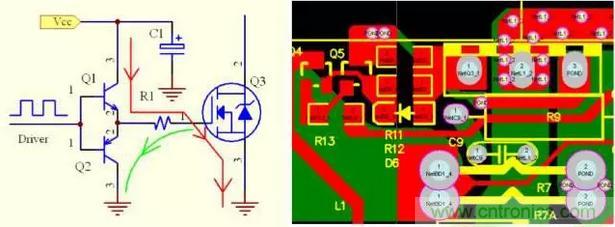

驅動源的地線要盡量靠近被驅動器件，以便 構成最小環路，減少振蕩與EMI問題

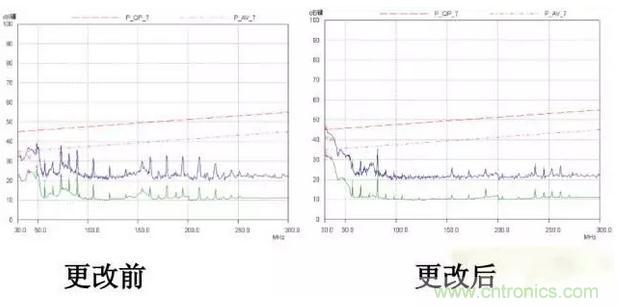

Y電容的接地點
●關于“源” 的概念
●“ 靜地”是源的低端
●Y電容的連接點，講究一個“靜”，很顯然上圖Y電容最佳連接點事C1的負端，以及變壓器T1的次級7腳。
散熱器接地
散熱器處于地電位,有源器件處于射頻電位,故 散熱器工作時可以等效于一個大的共模去耦電 容,將RF電流接入地.

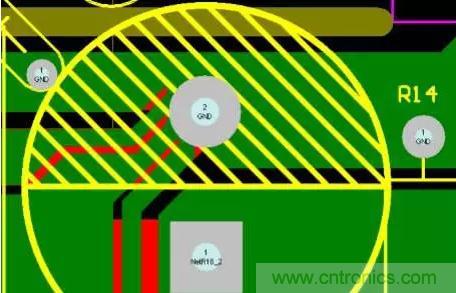

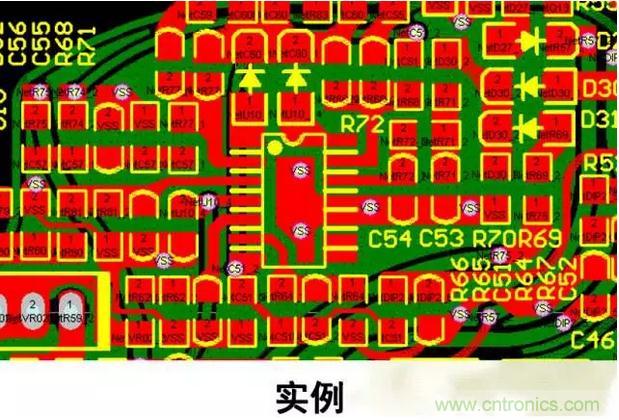

局部接地面的應用
局部接地面可以捕獲器件跟振蕩器內部產生的 RF磁通量,在高頻電路中最常見.
總結
●實際布線要結合安規、EMC的要求
●關鍵是要理解“地”在電源中的作用,布線時需要權衡利弊得失
