【導讀】一個良好的音調控制電路，要有足夠的高、低音調節范圍，但又同時要求高、低音從最強到最弱的整個調節過程里，中音信號不發生明顯的幅度變化，以保證音量大致不變。那么怎么才算是一個號的音頻控制電路呢？下面來詳細講解一下音頻處理電路的原理，為你的設計導航。
首先來分析一下音效處理電路的原理。
什么是音調控制
所謂音調控制就是人為地改變信號里高、低頻成分的比重，以滿足聽者的愛好、渲染某種氣氛、達到某種效果、或補償揚聲器系統及放音場所的音響不足。這個控制過程其實并沒有改變節目里各種聲音的音調（頻率），所謂"音調控制"只是個習慣叫法，實際上是"高、低音控制"或"音色調節"。高保真擴音機大都裝有音調控制器。然而，從保證信號傳送質量來考慮，音調控制倒不是必須的。
一個良好的音調控制電路，要有足夠的高、低音調節范圍，但又同時要求高、低音從最強到最弱的整個調節過程里，中音信號（通常指1000赫）不發生明顯的幅度變化，以保證音量大致不變。
所謂提升或衰減高、低音，都是相對于中音而言的。先把中音作一個固定衰減（或加深負反饋）然后讓高音或低音衰減小一些（或負反饋輕一些），就算是得到提升。因此，為了彌補音調控制電路的增益損失，常需增加一到兩級放大電路。
音調控制電路的分類
音調控制電路大致可分為兩大類：衰減式和負反饋式。衰減式音調控制電路的調節范圍可以做得較寬，但因中音電平要作很大衷減，并且在調節過程中整個電路的阻抗也在變。所以噪聲和失真大一些。負反饋式音調控制電路的噪聲和失真較小，但調節范圍受最大負反饋量的限制，所以實際的電路常和輸入衷減聯合使用，成為衰減負反饋混合式。
1．衰減式音調控制電路
典型電路如圖所示。
C1、C2、W1構成高音調節器，R1、R2、C3、C4、W2構成低音調節器。W1旋到A點時高音提升，旋到B點時高音衰減。W2旋到C點時低音提升，旋到D點時低音衰減。組成音調電路的元件值必須滿足下列關系：
（1）R1≥R2；
（2）W1和W2的阻值遠大于R1、R2；
（3）與有關電阻相比，C1、C2的容抗在高頻時足夠小，在中、低頻時足夠大；而C3、C4的容抗則在高、中頻時足夠小，在低頻時足夠大。C1、C2能讓高頻信號通過，但不讓中、低頻信號通過；而C3、C4則讓高、中頻信號都通過，但不讓低頻信號通過。
只有滿足上述條件，衰減式音調控制電路才有足夠的調節范圍，并且W1、W2分別只對高音、低音起調節作用，調節時中音的增益基本不變，其值約等于R2/R1。
R1與R2的比值越大，高、低音的調節范圍就越寬，但此時中音的衰減也越大。改變R1或R2后，如要保持原來的控制特性，有關電容器的容量也要作相應改變，為了避免高、低音調節時互相牽制，有的衰減式音調電路還加進了隔離電阻。作衰減式音調調節的電位器宜用指數型（Z型），此時，頻響平直的位置大致在電位器的機械中點。
[page]

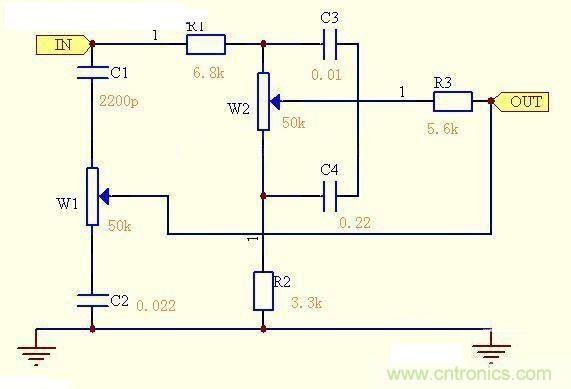

以下是一個實際的電路圖，其中R1=6.8K、R2=3.3K、R3=5.6K、C1=2200P、C2=0.022、C3=0.01、C4=0.22、W1=W2=50K，R3是一個隔離電阻。
2．衰減--負反饋式音調控制電路
典型電路如圖所示。
W1作高音控制，W2作低音控制。W1旋到A點時高音提升，旋到B點時高音衰減。W2旋到C點時低音提升，旋到D點時低音衰減。為了使電路獲得滿意性能，下面條件必須具備：
<1>信號源的內阻（即前一級的輸出阻抗）不大。
<2>用來實現音調控制的放大電路本身有足夠高的開環增益。
<3>C1、C2的容量要適當，其容抗跟有關電阻相比，在低頻時足夠大，在中、高頻時又足夠?。欢鳦3的選擇卻要使它的容抗在低、中頻時足夠大，在高頻時足夠小。粗略地說，就是C1、C2能讓中、高頻信號順利通過而不讓低頻信號通過；C3則讓高頻信號順利通過而不讓中、低頻信號通過。
<4>W1、W2的阻值均遠大于R1、R2、R3、R4。
當R1=R2時，該音調電路的中音頻電壓增益約等于1。
作衰減--負反饋式音調調節的電位器宜用阻值變化曲線為直線型（X型）的電位器。此時，頻響平直的位置大約在電位器的機械中點。
