“4個框圖”通透NFC主動和被動點對點通信的設計

發布時間：2014-11-17 責任編輯：echolady

【導讀】本文只在提供少量易于使用的應用編程接口（API）就完成了整個設計過程。本文還提供了實現NFC對等模式應用的固件實例。相信讀者看完本文后掌握以有源和無源模式使用TRF7970A實現穩定的對等模式項目的正確方法。

此近場通信（NFC）參考設計提供實現NFC對等模式（P2P）應用的固件示例。其目的是向應用開發者展示以有源和無源模式使用TRF7970A實現穩定的對等模式項目的正確方法。對等模式協議的復雜性和需要查閱的NFC文檔的龐大數量一向是開發者創建NFC應用時所面臨的障礙。該參考設計通過提供少量（一共五個）易于使用的應用編程接口（API）解決了該問題。隨附的文檔、硬件和示例代碼允許設計人員使用MSP430或其他精心挑選的MCU快速實現NFC P2P功能。

特性

（1）與最常見的支持NFC功能的移動設備之間實現了業經證實的互操作性；
（2）支持簡單NDEF交換協議（SNEP）和邏輯鏈路控制協議（LLCP）；
（3）無源和有源模式作為引發器和目標（106kbps、212kbps 和 424kbps）；
（4）包含可輕松配置的允許選擇單個模式的GUI軟件；
（5）GUI軟件具有吞吐量測量功能和負載存儲，用于進行驗證；
（6）隨GUI一起提供獨立模式，允許發送和接收NDEF消息。

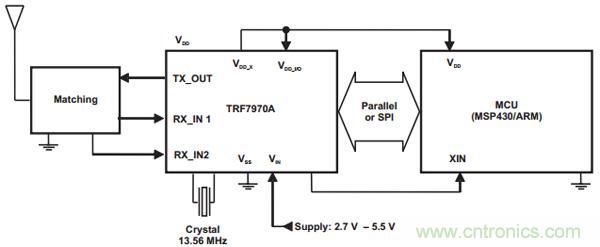

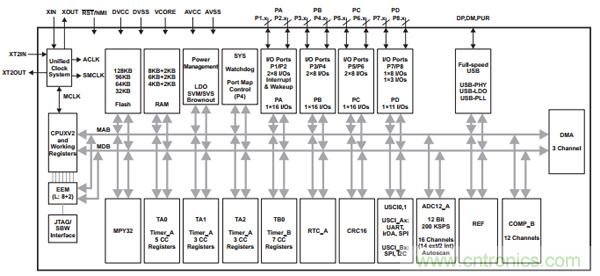

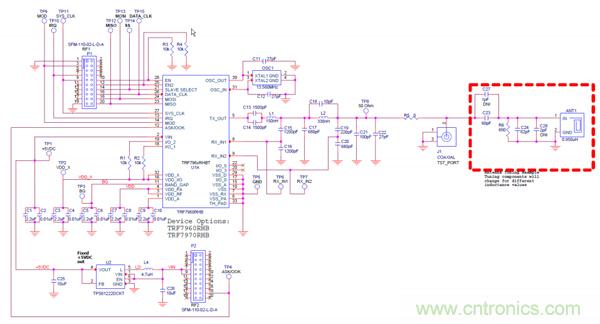

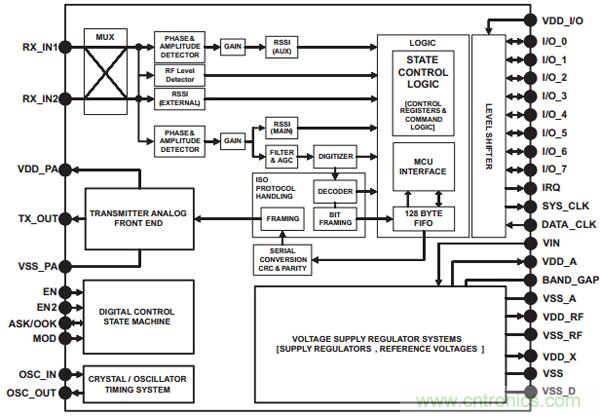

原理框圖
