【導讀】TDK開發出頻率特性平穩、聲音大也不易失真的MEMS麥克風，從封裝外部向聲波傳感器傳導聲音的通道容積減小，10k～20kHz的靈敏度變化也比現有產品小。
TDK開發出了可聽波段的頻率特性基本為平坦?fàn)畈⒁种屏耸盏酱舐曇魰r(shí)失真的MEMS（微小電子機械系統）麥克風。這是利用自主封裝技術減小封裝內部容積來實現的。據該公司介紹，平坦的頻率特性對消除噪聲有效，大聲音不失真的特性在智能手機拍攝視頻時會發揮作用。
此次開發的麥克風在基于MEMS技術的聲波傳感器上采用了該公司自主開發的封裝技術。在陶瓷基板上以倒裝芯片的方式封裝了傳感器和信號處理ASIC，傳感器與陶瓷基板相對，傳感器周圍的端子和陶瓷基板焊接，從而騰出空隙。然后進行封裝。最后覆蓋一層樹脂薄膜，蓋住傳感器和ASIC。在樹脂薄膜上濺射金屬以防電磁干擾，然后通過電鍍實現厚度。這一技術是該公司收購的德國EPCOS公司的技術。

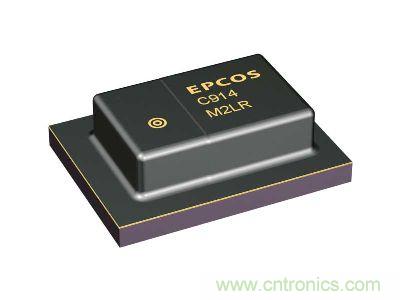

圖題：TDK開發出頻率特性平穩、聲音大也不易失真的MEMS麥克風
該麥克風的特點是，從封裝外部向聲波傳感器傳導聲音的通道容積減小。現有的MEMS麥克風大多通過引線鍵合封裝傳感器和ASIC，由于引線鍵合需要一定空間，因此封裝體積大，通道容積也增大。此次，通過減小容積，20～10kHz的頻率特性基本平坦，10k～20kHz的靈敏度變化也比現有產品小。另外，新產品將128dB輸入時的失真（總諧波失真）降到了1％左右，而現有產品在108dB輸入時，就會產生相同的失真。另外，針對想讓現有MEMS麥克風與聲音特性相符的客戶，將用濾波器調諧頻率特性之后供貨。
據TDK介紹，因?yàn)椴捎玫寡b芯片封裝導致傳感器增大，因此還改善了靈敏度等聲音特性。S/N為65dB。封裝尺寸為MEMS麥克風大多采用的3.35mm×2.5mm。厚度為1mm。
TDK還采用同一封裝技術開發出了封裝尺寸減為2.75mm×1.85mm×0.9mm的產品。
