【導讀】傳感器市場是非多，雖然二氧化碳傳感器采用紅外技術，靈敏度較高，但是電化學傳感器異軍突起，憑借高靈敏度、測量范圍廣、成本低的優(yōu)勢，對二氧化碳傳感器的地位造成了威脅。本文針對線性化問題給出了純硬件的解決方案。
一般情況下，電化學傳感器通過一個偏置電流極低(＜1pA)的緩沖放大器連接到微控制器。這時需要微控制器將傳感器的對數響應線性化。該方案的一個較好例子就是SandboxElectronics公司的SEN-000007模塊，該模塊使用的是漢威電子公司生產的MG-811二氧化碳傳感器。參考文獻1中給出了電路和代碼，但沒有說明具體精確度。
本次解決方案電路簡單、成本低廉，并且便于調整、精確度高。輸出信號可以直接抵達面板表或微控制器，無需對數或反對數計算等復雜的數據操作。
MG-811傳感器可以測量400～10,000 ppm(0.04%～1%)范圍內的二氧化碳濃度。圖1顯示了傳感器的傳遞函數。圖中數據點來源于MG-811數據手冊，線條和方程式由微軟Excel的曲線擬合工具生成。

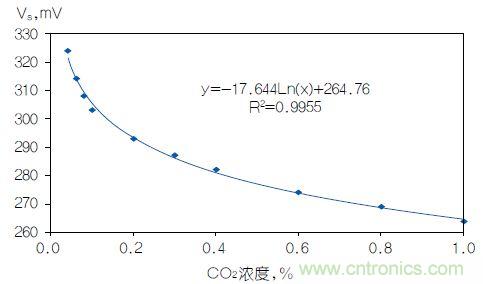

圖1：傳感器具有對數響應特性，偏置為265mV。

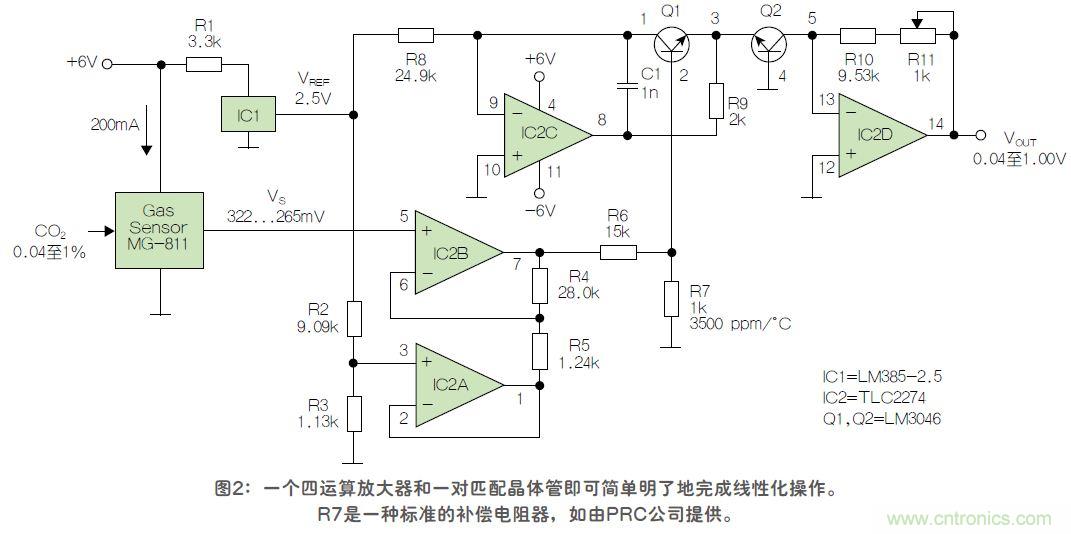

圖2為所設計的電路，它使用了一個四運算放大器和一對匹配晶體管。IC2A和IC2B形成一個調理電路，為傳感器提供高輸入電阻，去除來自傳感器響應的265mV偏置，并放大產生的信號。其目標是將傳感器響應調整為VS=lnC(C為二氧化碳濃度)的形式，使反對數轉換器(由IC2C、IC2D和匹配晶體管構建，詳見參考文獻2)能夠實現elnC=C的恒等式，由此得出VOUT與二氧化碳濃度間的線性關系。IC1電壓參考為2.5V，因而電路可與其他需要5V而非6V電源的氣體傳感器共同使用，例如Figaro公司的TGS4161。請注意，傳感器會吸收大量電流。該電路僅需一個滿量程調節(jié)器(R11)即可完成校準。精確度為±0.3%(見圖3)，可良好匹配3.5位面板表，并且大大優(yōu)于這種傳感器的期望精確度。

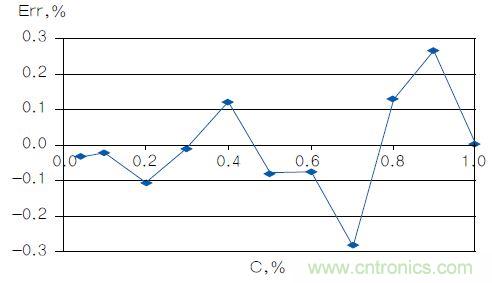

圖3：精確度足以支持3.5位面板表。
