【導讀】本次活動是對11月份學子專區的延續；本次將介紹電流鏡，其輸出可以不受輸入電流變化的影響。因此，使用MOS晶體管從另一個角度來研究零增益放大器的性能將頗有助益。
材料
● ADALM2000 主動學習模塊
● 無焊面包板
● 一個2.2 kΩ電阻（或其他類似值）
● 一個168 Ω電阻（將100 Ω和68 Ω電阻串聯）
● 一個小信號NMOS晶體管（增強模式CD4007或ZVN2110A）
說明

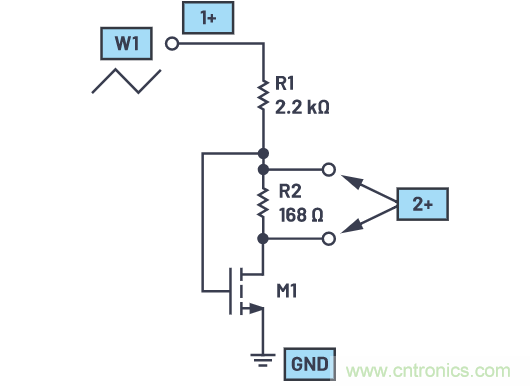

圖1給出了NMOS零增益放大器的原理圖。
圖1.NMOS零增益放大器
硬件設置

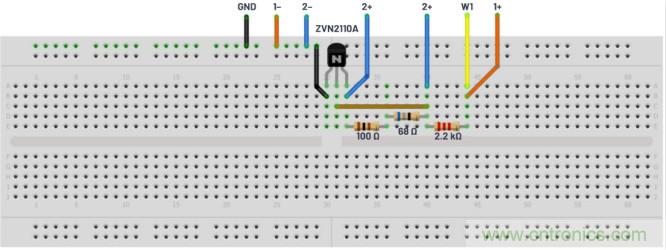

面包板連接如圖2所示。任意波形發生器1輸出連接驅動電阻R1的一端。電阻R2連接在晶體管M1的柵極和漏極之間，電阻R1的另一端也連接至柵極。M1的源極接地；所以，M1采用共源配置。
圖2.NMOS零增益放大器面包板電路。
程序步驟
波形發生器1配置為1 kHz三角波，峰峰值幅度為4 V，偏置為2 V。連接示波器通道1，以顯示AWG的輸出W1。示波器通道2 (2+)的單端輸入被用于交替測量M1的柵極電壓和漏極電壓。
配置示波器以捕獲測量的兩個信號的多個周期。啟用XY功能。
使用示波器的波形圖示例如圖3至圖5所示。

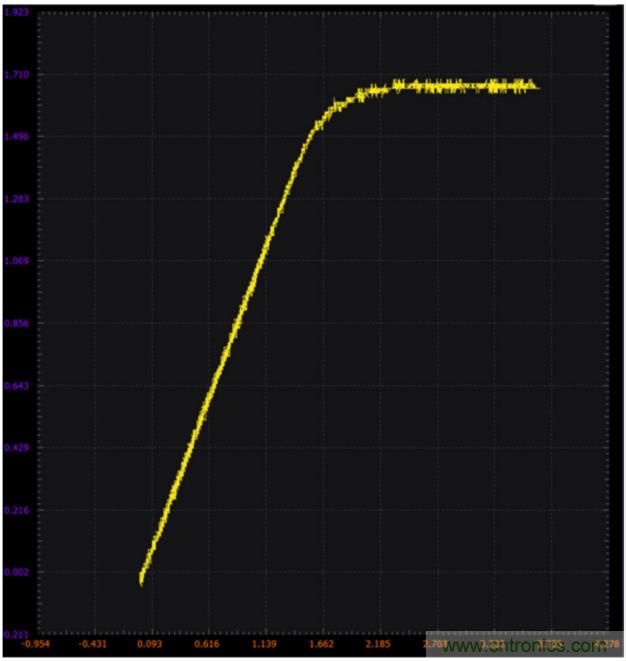

圖3.示波器VGATE的波形圖。

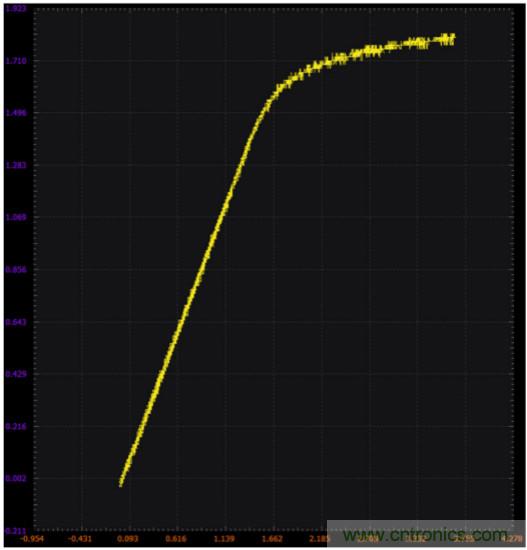

圖4.示波器VDRAIN的波形圖。

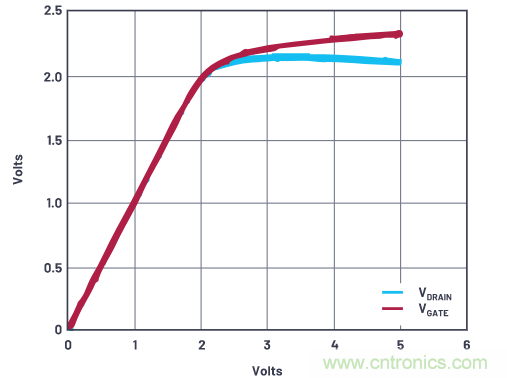

圖5.示例：比較VGATE和VDRAIN。
