【導讀】買到假貨估計很多人都有這樣的經歷，比如說iPhone的手機充電器和數據線買到假的充不上電，這是為什么呢？本文結合一位同行的經驗對買到的假充電器進行了拆解測試，大伙來看看充不上電原因何在？
我乘火車從波士頓到紐約。一坐上火車，我就在背包中找充電器。當我發現iPad、iPhone和三星手機的充電器都落在家里時，立刻慌張起來。我妻子也有一部三星手機，與我的三星手機使用的是同款micro-USB連接器，所以我可以用她的充電器給自己的三星手機充電，但是蘋果產品怎么辦？
我當時還安慰自己：“沒關系，待會兒我可以去曼哈頓市中心，第七大道上每個街區都會有電子商店。”但后來我知道我錯了，我是不可能從這里的任何一家商店買到正版蘋果充電器和數據線的。根據經驗，我也非常清楚使用假冒蘋果數據線會帶來怎樣的問題。但是，這個周末我真的非常需要一個充電器和數據線。這能有多糟糕呢？
糟糕透了。
逛了三家商店后，我意識到他們賣的都是同樣的仿制數據線和充電器，唯一的不同之處就是價格。其中一家商店賣的iPhone4充電器標價40美元，但是我已經在其他商店看到同樣的更加便宜的仿品。當我準備離開的時候，售貨員說：“如果支付現金的話，可以打五折，怎么樣？”這在紐約很常見，商店常常會給使用現金購物的客戶一個大大的折扣，因為現金買賣可以幫助店家逃避銷售稅。這樣一來，他們不僅省下了信用卡費，而且現金可以直接進入腰包，達到避稅的目的。
由于知道充電器和數據線肯定不是正品，因此我堅持用iPad對它們進行測試。當我將充電器和數據線連接到iPad時，我看到iPad顯示開始充電了。所以，至少我有充電器可用了，或者說我以為我有。
一到酒店，我就立刻開始給iPhone充電。但是，電充不進去，iPad也同樣如此。我猜想可能是插座沒電，于是又換了另外一個，但仍然充不了電。不巧的是，我妻子的充電器是集成式裝置，因此我沒法將數據線插入USB端口來檢測是充電器有問題還是數據線有問題。沒辦法，為了節省電量，我只好將iPhone和iPad關機了。
第二天，我們拜訪了一些朋友。在朋友那兒，我發現仿制的充電器有問題，但是我清楚地記得在商店里看到iPad充上電了。仔細檢查后，我在這個充電器上發現了一些輕微的刮痕。它可能是返修的產品，又重新售出給我了。我又看了看數據線，注意到USB端根本沒有應力消除裝置。數據線套管很容易就會滑進去，而原裝數據線的套管應該是非常緊的。我決定以后在這個數據線線上繞一些絕緣帶，從而給數據線一些應力消除保護。30引腳的連結相對于正品蘋果連接器來說算是緊配合。
因此，我用朋友的充電器給iPhone和iPad充滿電，當天晚上又關了機，這樣就可以省下足夠的電量在第二天回家的火車上使用。

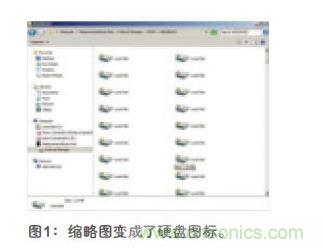

回到家后，我使用仿品數據線將iPad連接到了電腦上，想試試看這樣能否給iPad充電，以及能否同步iPad。沒想到接下來的事情讓我大吃一驚。使用Windows Explorer，我找到了我的照片。幾秒鐘之后，其中一個相冊中的縮略圖變成了硬盤圖標，見圖1。
為避免不小心使用假冒的iPhone充電器，我用記號筆在盒子上標注了“NYC”。我決定拆開這個假冒的充電器，看看里面的構造。我敢說，這是一個讓人大跌眼鏡的過程。

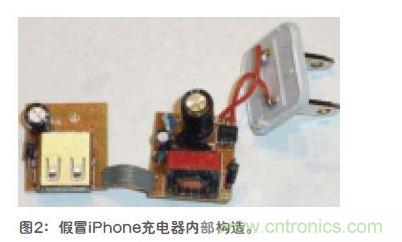

打開外殼需要一把X-Acto刻刀，這是我父親最喜歡的工具之一。圖2顯示了假冒充電器的電子構造。其中包括兩塊印刷電路板，一塊為主電源電路板；另一塊為USB連接器電路板，上面帶有一只跨接在USB+5V腳和返回腳之間的470μF電解電容。

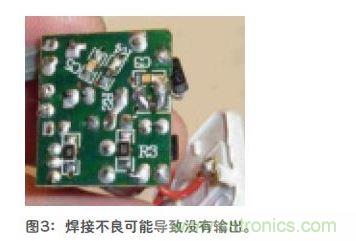

環顧一下，我發現了好幾處焊接不良的地方，還有至少兩處連接斷裂的地方。圖3顯示了主電路板的底面構造，可以明顯看到焊接和器件插入不良的狀況。

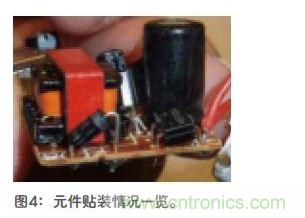

圖4顯示了更多器件插入不良的狀況。圖中四腳器件可能是一個濾波器或電路保護器件。它跨接在交流干線的兩端，且輸出側標有正負號指示。

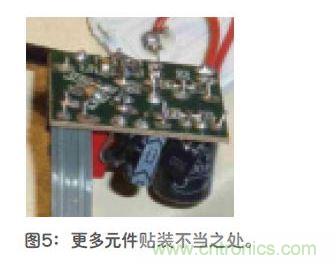

從圖5可以看到一處接觸不良的地方。按理來說，我應該用電烙鐵來修復焊接不良的地方，對嗎？我原本也是這么想的。因此，我修復了接觸不良的地方，并將其連接上了交流電源。

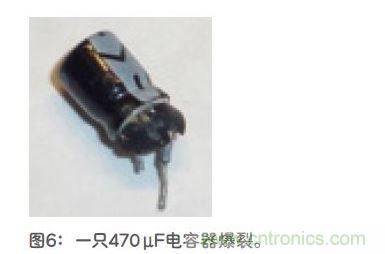

接著我用儀表檢測輸出電壓。在繼續閱讀下文之前，請回頭看一下圖2。你是否注意到最左邊那個緊鄰USB連接器的470μF電容器？我的手指擦過這個電容器，覺得很燙。然后我聽到呼的一聲，發現電容器爆裂開來，封裝的底端飛彈出去，見圖6。

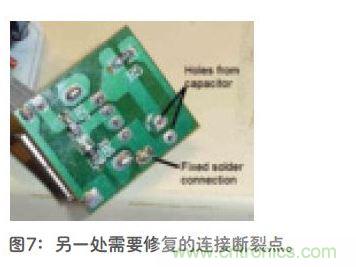

但是后來，我注意到連接器電路板上還有另一處連接斷裂的地方(圖7)，于是我把這里也修復了。出于好玩的心理，我測量了空載情況下的輸出電壓為5.2V。想想看吧。
然后我鼓起勇氣把我的iPhone連接到這個USB連接器上，但仍然充不上電。下次我會去一家正品電子元器件店里購買一個470μF的電容器，然后再試試。
你是否曾經嘗試過修復手機充電器？你的經歷又是怎樣的呢？
