問：運算放大器輸出電壓反相
有時，當超過輸入共模電壓時，你可能會遇到運算放大器輸出問題，這被稱為輸出反相。
當運算放大器的其中一個內部級不再具有足夠的偏置電壓并因此關閉時，通常會出現這種情況。這將導致輸出電壓擺幅到相反的供電軌上，直至輸入返回到共模范圍，如下所示（在電壓跟隨器中）。請注意，輸入仍可位于電源電壓軌中，但只能高于或低于某個指定共模限值。
當運算放大器配置為單位增益電壓跟隨器時，經常會發生反相情況。在反相模式下，反相不是大問題，因為兩個輸入都是恒定且接地的（或在某些單電源應用中處于中壓電源）。

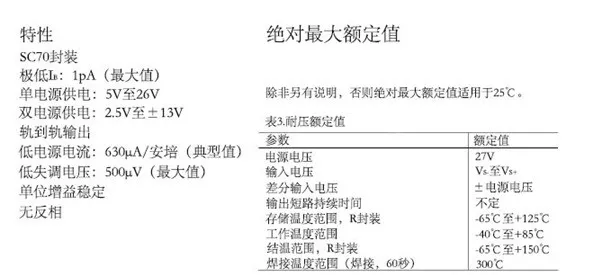

為避免反相，在設計電路之前，應注意規格書上的任何注釋。有些會標記在“關鍵特性”表中，但未必會包含在規格表中。例如，Analog Devices的AD8625、AD8626和AD8627運算放大器的規格書中（如下所示）顯示了“主要特性”和“絕對最大額定值”。采用+5V單電源供電時，這些運算放大器的輸入電壓范圍為0V至+3V（最大值）。因此，其規格書標記“無反相”意味著，輸出在+3V至+5V的共模范圍內不會出現反相。
（來源：得捷電子DigiKey）
