【導讀】本系列之前的文章研究了降壓開關穩壓器的電氣行為，提供了初始電感器尺寸的指導，并討論了電感器電流和電感的微調。現在，借助 LTspice 仿真和下面的原理圖（圖 1），我們將探討電容器特性與開關模式降壓轉換器性能之間的關系。
本系列之前的文章研究了降壓開關穩壓器的電氣行為，提供了初始電感器尺寸的指導，并討論了電感器電流和電感的微調。現在，借助 LTspice 仿真和下面的原理圖（圖 1），我們將探討電容器特性與開關模式降壓轉換器性能之間的關系。

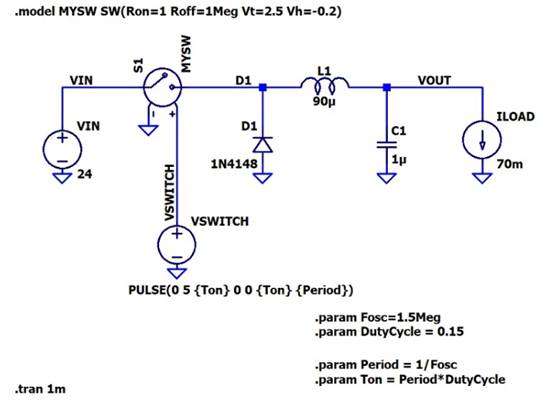

圖 1.在 LTspice 中實現的降壓轉換器原理圖。
輸出電容器的用途

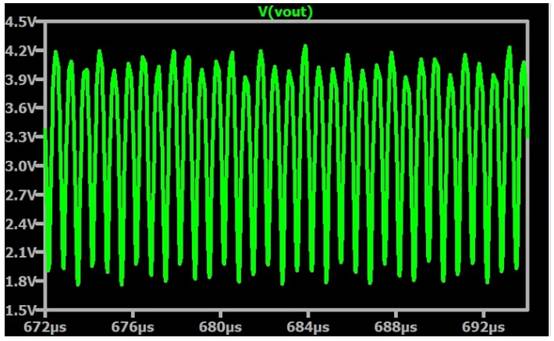

開關模式穩壓器中的電感器允許開/關切換動作，以產生斜坡上升/斜坡下降電流波形。然而，我們需要輸出電容來存儲和釋放電荷，以使流入負載的電流和負載兩端的電壓保持穩定，盡管電感器電流存在（可能很大）變化。下圖（圖 2）顯示了當我通過使用非常小的 C1 值來幾乎消除輸出電容器時會發生什么。
圖 2.具有極低電容值的模擬降壓轉換器的電壓輸出。
因此，我們看到開關模式穩壓器中的輸出電容器履行了關鍵的濾波功能。因此，應仔細選擇該元件，同時注意電容器的類型及其電容值。
