【導讀】保險絲不會被電流直接跳閘；相反，電流會產生熱量，熱量會導致保險絲跳閘。這實際上是一個相當重要的區別，因為它意味著熔斷器的工作受到環境溫度和電流時間特性的影響。
保險絲不會被電流直接跳閘；相反，電流會產生熱量，熱量會導致保險絲跳閘。這實際上是一個相當重要的區別，因為它意味著熔斷器的工作受到環境溫度和電流時間特性的影響。
保險絲的指定電流額定值僅與特定的環境溫度（通常或始終為 25°C）相關，因此，如果您設計的設備要在室外運行，例如，您需要調整保險絲的選擇。 、 南極洲或死亡谷。下圖顯示了環境溫度如何影響三種保險絲的實際額定電流（相對于25°C標稱電流額定值）。
繪圖取自Littelfuse發布的這份文檔。
關于流過保險絲的電流的時間特性，我們都知道熱量的影響會隨著時間的推移而積累（與在爐子和爐子之間拿起它并意識到它很熱相比，暫時接觸熱煎鍋并不算什么）餐桌）。因此，保險絲的電流額定值是其實際行為的簡化。我們不能期望保險絲能夠響應高振幅瞬變，因為較高功耗的短持續時間不會使溫度升高到足以導致跳閘的程度。

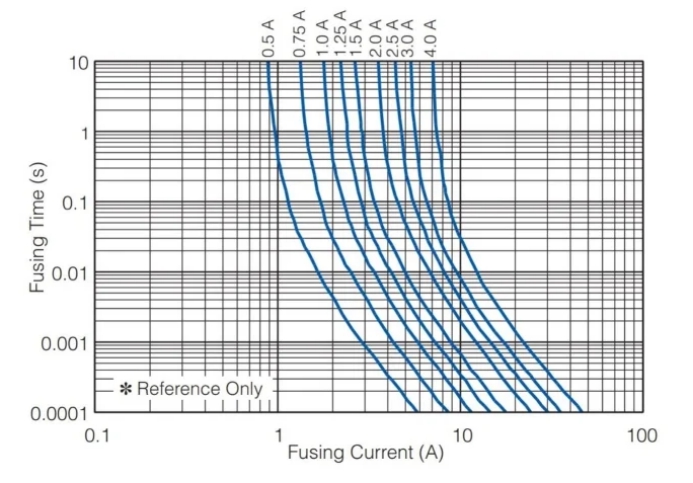

下圖顯示了松下制造的一組表面貼裝保險絲的時間-電流特性。額定電流位于頂部，曲線表示熔斷器跳閘所需的時間與流過熔斷器的電流量之間的關系。
取自該數據表的圖。
正如您所看到的，瞬態幅度必須遠高于額定電流。例如，當過流狀況的持續時間僅為 1 毫秒時，您需要 3 安培電流來使 0.5 安培保險絲跳閘。
串聯連接保險絲！
它非常簡單，但值得一提的是，以防萬一您在設計原理圖時遲到并且在精疲力竭的狀態下您沒有注意到您以這樣的方式放置了保險絲例如，它僅與兩個穩壓器之一串聯。保險絲不能保護與其并聯的任何物體。
保險絲設計實踐：額定電流與工作電流
假設額定電流為 6 安培的保險絲可以用在可能需要 5 安培穩態電流的電路中，這是完全合理的。但事實證明，這并不是一個好的設計實踐。
熔斷器的電流額定值并不是高精度規格，而且（如上所述）實際跳閘電流還受到環境溫度的影響。因此，為了避免“誤跳閘”，您的預期穩態電流和保險絲的額定電流之間應該有相當大的差距。
Littelfuse 的這份文件建議“重新評級”25%（在室溫下運行）；因此，只有當電路的穩態電流保持在 7.5 安以下時，才會使用額定值為 10 安培的保險絲。
