眾所周知，電容器在電子電路中起到提供局部能量存儲和穩定電源電壓的作用。去耦電容器是一種特殊類型的電容器，可對兩個電路進行隔離或去耦。換言之，這類電容器可將交流信號與直流信號去耦，反之亦然1。去耦電容器就像一個緩沖器，為元件提供清潔穩定的電源，從而最大限度地降低故障發生、噪聲耦合以及信號完整性問題的風險。
1:[https://www.protoexpress.com/blog/decoupling-capacitor-use/#:~:text=What...
去耦電容器如何工作，為什么需要它？
去耦電容器主要用于抑制電源線上的電壓波動或噪聲，從而避免影響敏感元件的運行。在電源中，去耦電容器被放置在集成電路 (IC) 或其他敏感元件的電源引腳附近，其與電源線并聯，充當本地儲能器，可根據需要快速提供或吸收電流（圖 1）。

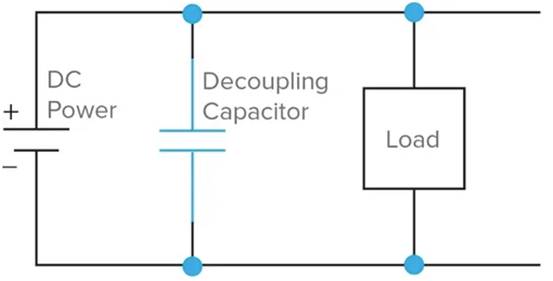

圖 1. 電源中去耦電容器的典型配置
該配置有助于降低電壓紋波，最大限度地減少瞬態事件期間的電壓驟降，并為其他元件提供穩定、清潔的電源。
使用陶瓷電容器去耦的好處
陶瓷電容器被廣泛用作去耦電容器，因為陶瓷具有以下許多有利的電氣特性：
· 體積小，容值高：陶瓷電容器體積小、容值高，可在較小的封裝內存儲足夠的能量，這在 PCB 空間有限的情況下尤為有利。
· 低等效串聯電阻（ESR）：陶瓷電容器的等效串聯電阻（ESR）很低，這意味著它們可以有效地輸送或吸收電流，而不會產生明顯的電壓下降，這就使得電容器能夠快速響應電流需求的動態變化，在需要時立即供能。
· 低等效串聯電感 (ESL)：陶瓷電容器通常具有較低的等效串聯電感 (ESL)，因此能夠提供良好的高頻濾波能力。它們能有效抑制高頻噪聲，并為高頻電流提供低阻抗路徑。
· 頻率響應寬：陶瓷電容器具有較寬的頻率響應，因此適合濾除電源線路中常見的各種噪聲頻率。
· 溫度穩定性：陶瓷電容器能在很寬的溫度范圍內保持容值和性能，即使在不同的工作條件下也能實現穩定的去耦。
選擇理想的去耦陶瓷電容器
為了選擇最理想的去耦電容器，我們需要考慮諸多因素，如適當?shù)碾娙葜怠㈩~定電壓以及電容類型等。樓氏電容（KPD）專業的工程師團隊愿協助您找到最佳解決方案。我們擁有數十年為電力電子設備提供各種專用元件（電容器及其它精密電子元件）的經驗，我們對整個電氣系統都有深入的了解。樓氏電容（KPD）愿與您一起找到適合您應用的技術方案，優化電源中去耦電容器的性能效果。
了解更多有關去耦電容器的信息，包括適用于中壓和超高頻應用的高可靠性寬帶組件2，或適用于更高電壓、帶引腳的堆疊式電容器，請參閱我們的 ST & SM 電容器組件系列3。
2:[https://www.knowlescapacitors.com/Products/Capacitors/SMDCap/HI-REL-Caps...
3:[https://www.knowlescapacitors.com/Products/Capacitors/Leaded-MLC-s/DSCC-...
