【導讀】村田推出的ESD保護裝置用于天線周邊的濾波器以及保護IC不受靜電損壞，抑制低頻段的插入損耗。不用擔心TVS中發生的諧波噪聲。
使用TVS的ESD對策的改善
作為天線周邊產品的ESD對策，如果使用TVS的話，無論如何，由于輸出信號時的諧波噪聲都會降低接收靈敏度。
*TVS是使用了齊納二極管式的半導體ESD保護裝置。另外，村田將陶瓷ESD保護裝置命名為A-TVS(Advanced-TVS)
TVS引起諧波噪聲的原因

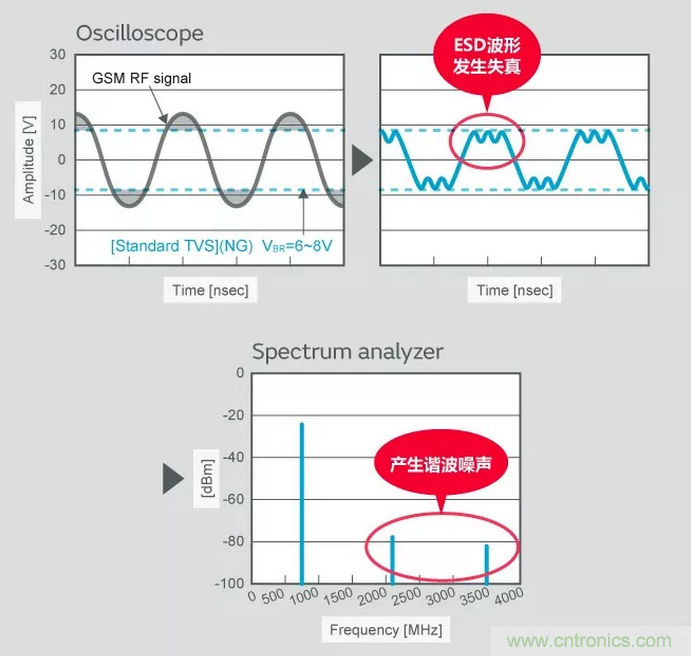

一般使用TVS的場合，即使信號振幅超過TVS的擊穿電壓(VBR)的一瞬間，信號波形也會失真。因此，信號頻率外諧波噪聲發生，受其他信號干擾，都會導致天線的接收靈敏度降低。
對策方法和效果：
村田陶瓷ESD保護裝置將A-TVS (LXES** A系列) 電和電容器組合起來，杜絕諧波噪聲，并改善插入損耗并進行ESD對策。
*村田陶瓷ESD保護設備（LXES**A系列）容量低，具有ESD耐性以及有良好的ESD保護性能，因此被稱為A-TVS(Advanced-TVS)。
用村田的A-TVS（LXES**A系列）和電容器來替換TVS的ESD對策

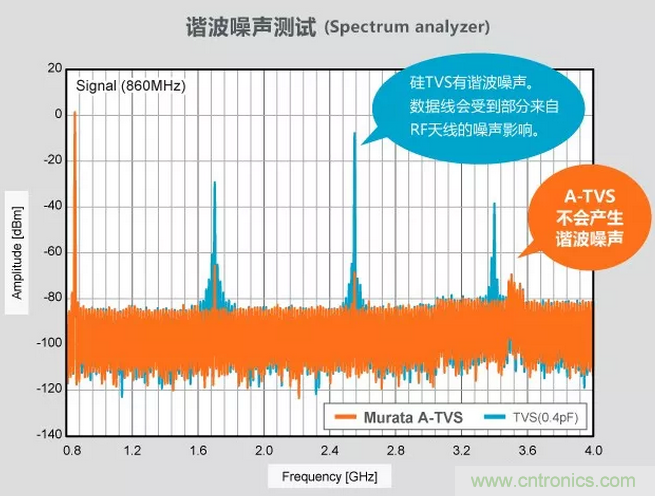

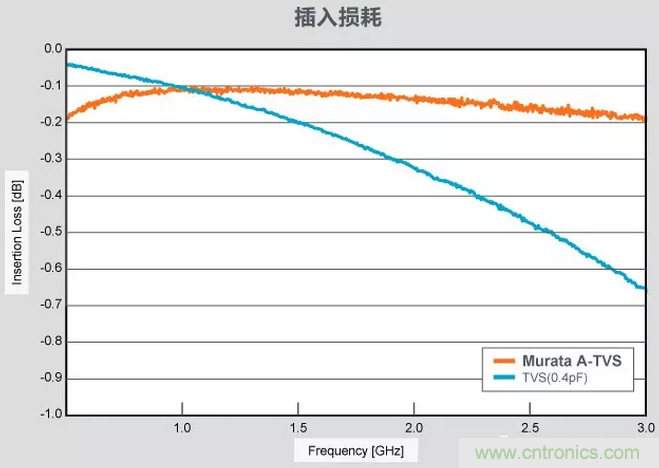

如下圖，不會發生諧波噪聲，且可改善插入損耗，實行ESD對策。

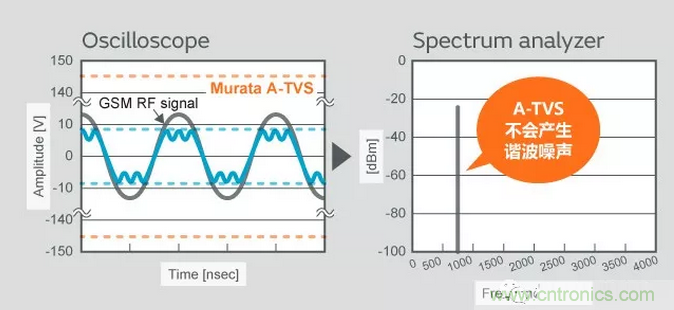

村田的A-TVS（LXES**A系列）因比一般的TVS的擊穿電壓高，不會發生信號波形失真，也不會產生諧波噪聲。
今后，在采用載波聚合等規格時，同時使用的頻段也隨之增加的話，諧波噪聲確實會成為大問題。
因此，不會產生諧波噪聲的村田的A-TVS（LXES**A系列）可以說更加適用于RF天線的ESD保護方案。
原創： 村田制作所
