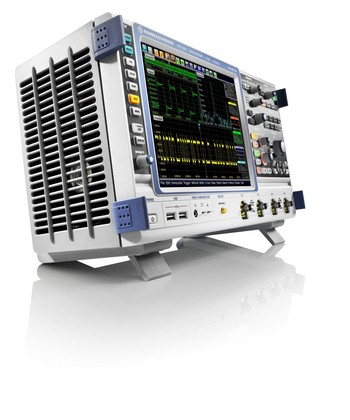

快速、精確、方便使用:R&S推出全新的數字示波器

發布時間:2010-07-09

產品特性:

  • 每秒鐘分析一百萬個波形,可以在瞬間捕獲到最為罕見的錯誤
  • 引入數字觸發系統解決了示波器的觸發抖動問題

應用范圍:

  • 數字電路,電力電子以及射頻工程

目前,電子產品的每個領域幾乎都在使用示波器—從數字電路到電力電子以及射頻工程。對用戶來說,示波器的關鍵性能是檢測錯誤的能力和顯示波形的精確度。因此,羅德與施瓦茨公司新推出了R&S RTO示波器系列,將其設計和工程重點放在速度和信號完整性方面。每秒鐘分析一百萬個波形,使得這些示波器可以在瞬間捕獲到最為罕見的錯誤。率先引入的數字觸發系統解決了示波器的觸發抖動問題。創新設計的用戶界面,使得即使是對復雜測試任務的操作也能簡單明了。R&S RTO可以配置2通道和4通道,帶寬可以是1 GHz和2 GHz,最大采樣率為每秒10 Gsamples。

傳統示波器只在采集周期的0.5%時間里捕獲信號,剩余的大量時間被用來存儲、處理和顯示數據,在這期間,出現任何異常信號是檢測不到的。為了解決這一問題,羅德與施瓦茨公司將捕獲信號的時間加長了20倍,使之提高到采集周期的10%。特殊設計的ASIC以前所未有的速度實時處理數字測量信號,因此,R&S RTO每秒鐘可以處理一百萬個波形。即便在如此高的獲取速率,用戶仍然可以使用所有的設置選項和分析功能,并且不會降低測量速度。

羅德與施瓦茨公司的示波器采用了新的觸發系統。傳統的模擬觸發系統,由于模擬觸發和數字信號獲取采用不同的路徑,因此存在時間和幅度偏移,從而限制了示波器的精度。R&S RTO全球首次使用純數字的觸發系統,觸發和獲取的數據共用信號路徑和相同的時基,因此,觸發抖動極低,觸發信號精準。此外,數字觸發系統可以在一個觸發事件之后立刻響應下一個觸發,模擬觸發系統再次觸發時需要的準備時間在數字觸發系統中不需要,因此不會漏檢信號故障。

特別設計的單核A/D轉換器進一步保證了R&S RTO的高精度。采樣率高達每秒10 Gsamples。為了達到高采樣率,傳統的方法是利用多個慢速A/D轉換器并行工作,并加上時間偏移來重構信號。由于這幾個A/D轉換器的特性不完全相同,因此在重構時會出現不匹配的現象。相反,羅德與施瓦茨公司采用單核設計,其8位模數轉換器有效位可以高達7位,因此動態范圍很高,信號失真極小,固有噪聲極低。

羅德與施瓦茨公司的示波器采用觸摸屏設計,操作簡捷,使用方便。半透明的對話框、可移動的測試窗口、可配置的工具欄和波形預覽圖標,使得用戶可以快速、高效地完成測量任務,即使是復雜的測試也不例外。10.4英寸觸摸屏,R&S RTO很好地實現了易用和輕便的折衷。

除了示波器,羅德與施瓦茨公司還提供有源和無源探頭。其有源探頭不僅測試性能優越,而且還具有兩個突出優點:一是在探頭上的微型按鈕,可以被預設成各種不同的功能來直接控制示波器; 二是探頭電壓表(R&S ProbeMeter),它把電壓表集成在探頭內部,無論當前示波器通道如何設置,都可以精確快速地測量供電電壓或者操作點的直流電壓。

羅德與施瓦茨公司目前可以提供2通道和4通道的R&S RTO示波器,帶寬可以是1 GHz和2 GHz,同時也能提供配套使用的有源和無源探頭。
