拆漫步者有源音箱，外觀精致，內部山寨？

發布時間：2013-12-31 責任編輯：sherryyu

【導讀】市面上剛出來的R1600TIII有源音箱，采用的是Nomex復合材料制成的全新4英寸低頻揚聲器，并運用數字式電子分頻設計，搭配不規則音箱箱體，令聲音還原得精準細膩而不失豐滿厚實。同時內部的R1600TIII采用極具HIFI味道的新型平衡針腳連接方式，將信號傳輸中損耗減少到最低。現在隨小編來拆解新款有緣音箱，看看是不是如外界所傳“外觀精致，內部山寨”？

先看看漫步者有源音箱的實物圖。

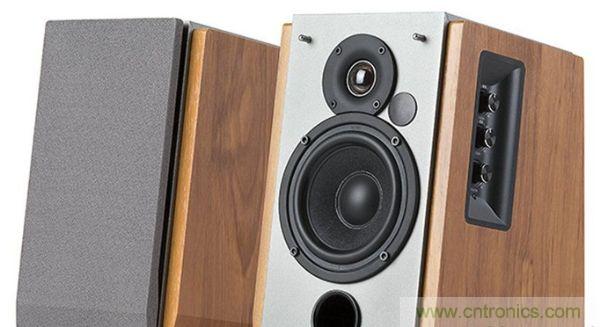

漫步者有源音箱

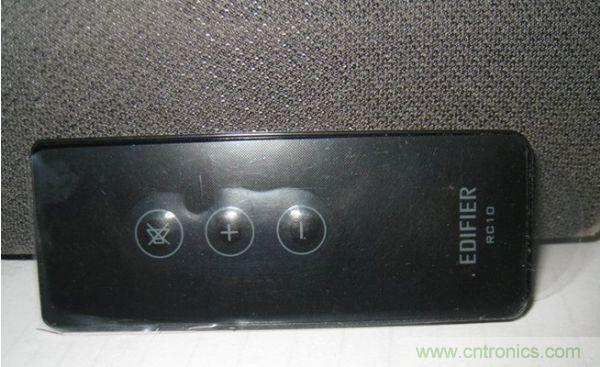

有一個簡單的遙控器

簡單的遙控器

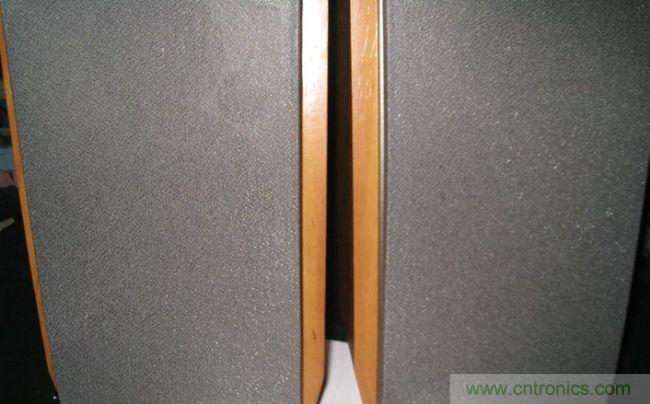

梯形箱體梯形箱體

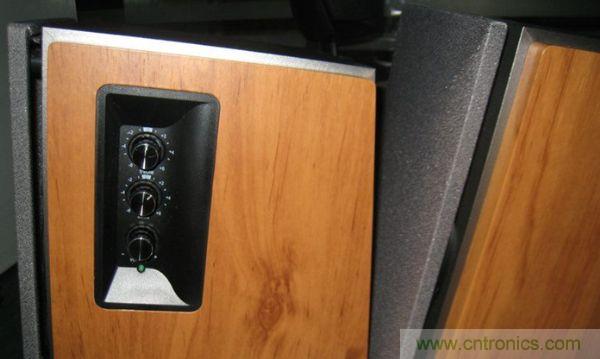

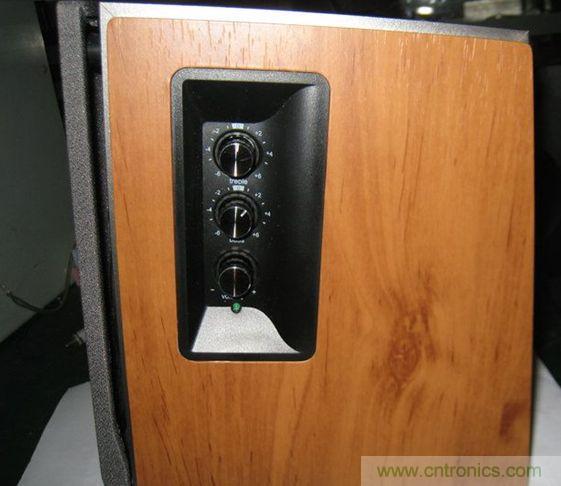

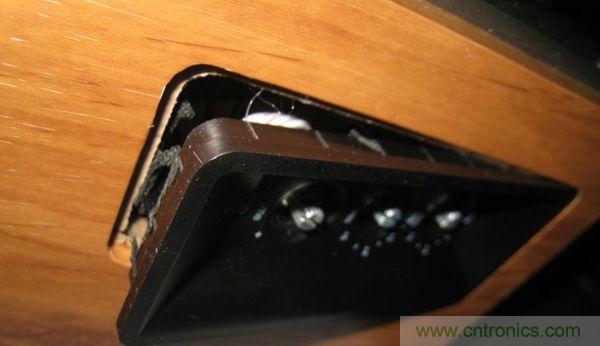

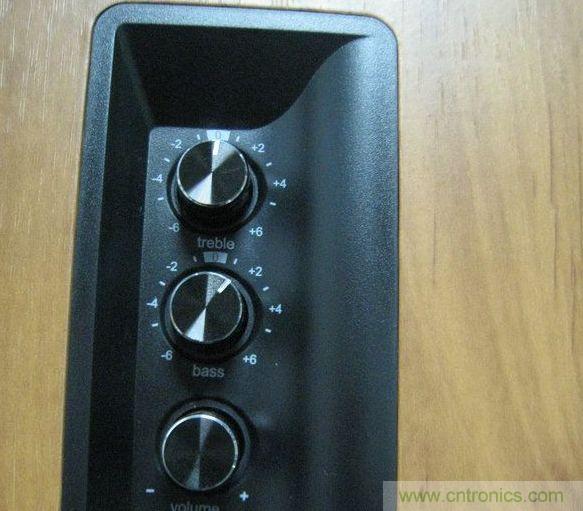

聲音調節在側面

聲音調節在側面

[page]

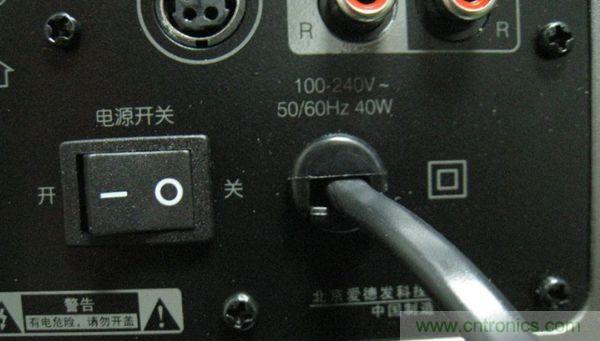

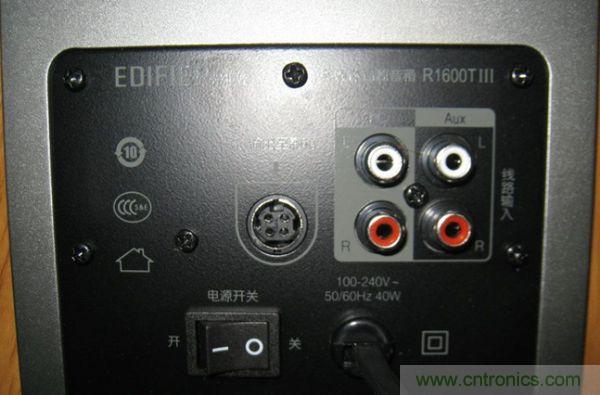

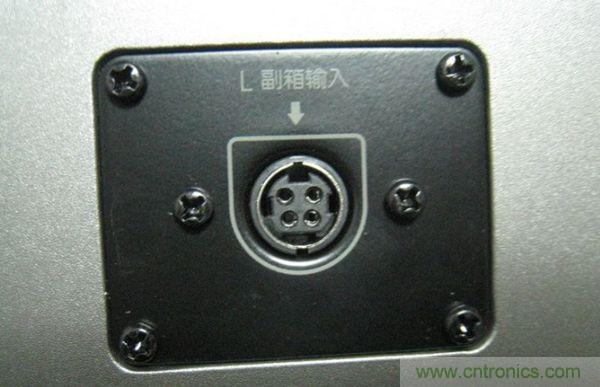

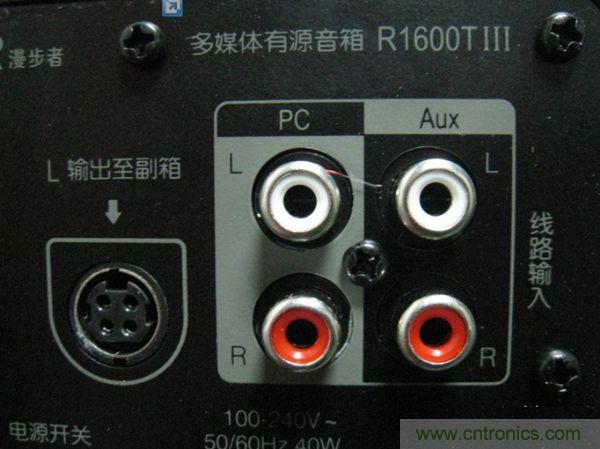

背板

R1600TIII采用極具HIFI味道的新型平衡針腳連接方式，將信號傳輸中損耗減少到最低，同時也滿足了消費者對音箱線材的苛刻要求。

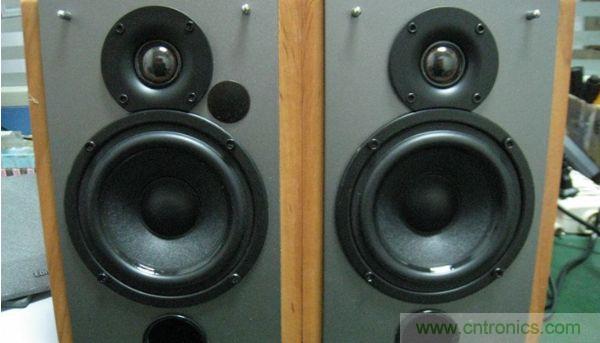

喇叭單元

喇叭單元

[page]

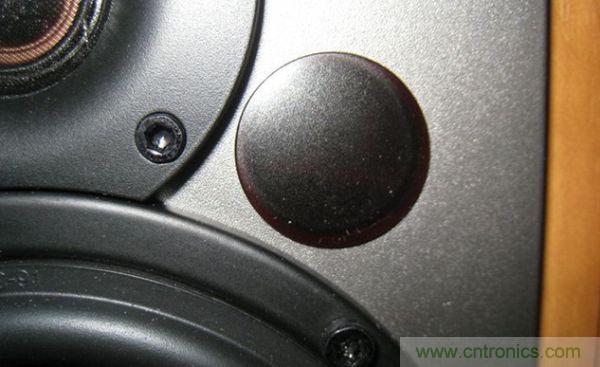

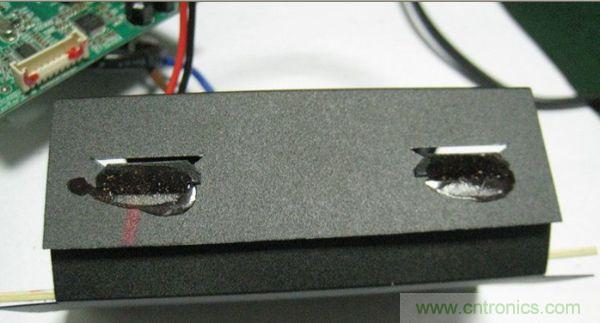

遙控接受頭

遙控接受頭

[page]

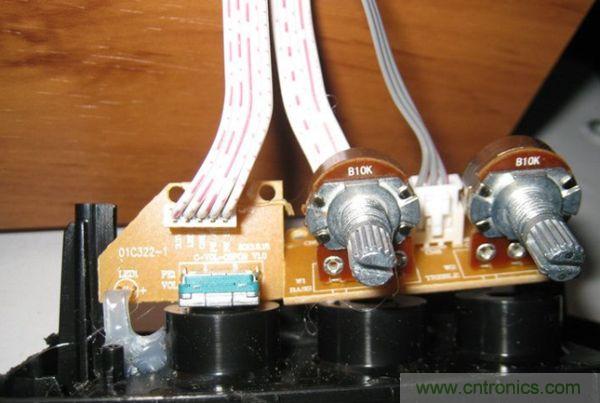

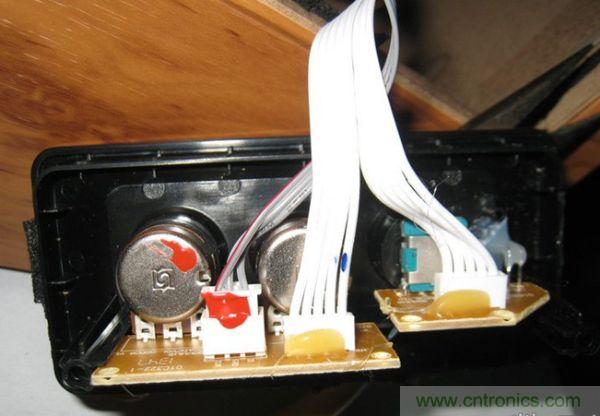

高低音是用電位器，主音量是無級調節的。

電位器

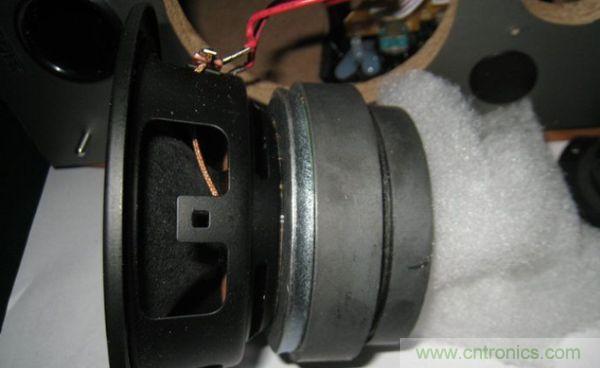

R1600TIII采用Nomex復合材料制成的全新4英寸低頻揚聲器，并運用數字式電子分頻設計，搭配不規則音箱箱體，令聲音還原得精準細膩而不失豐滿厚實。

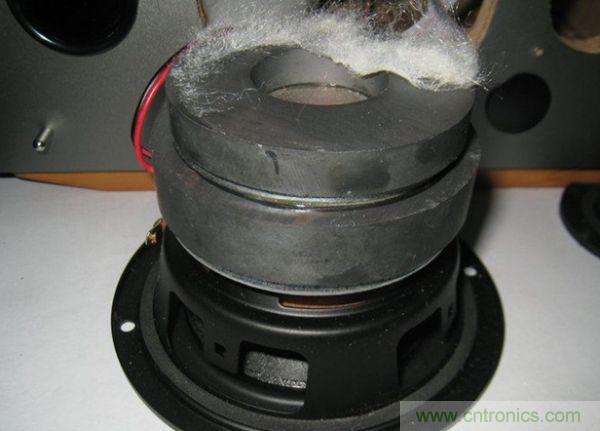

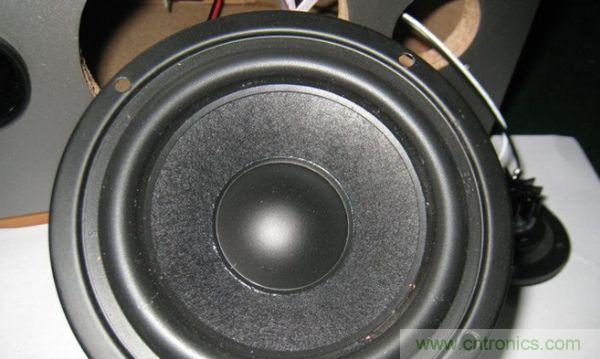

Nomex復合材料制成的全新4英寸低頻揚聲器
[page]

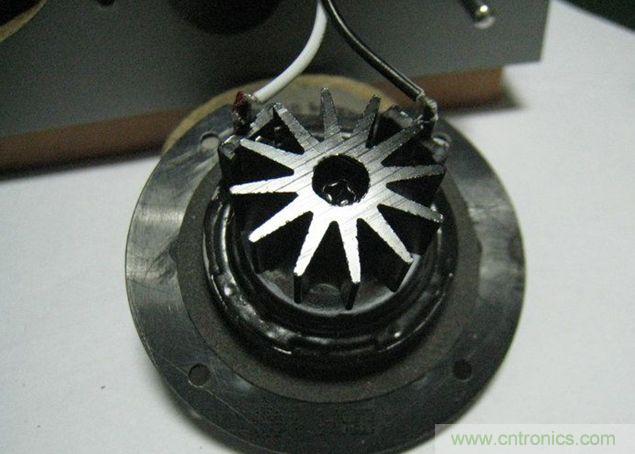

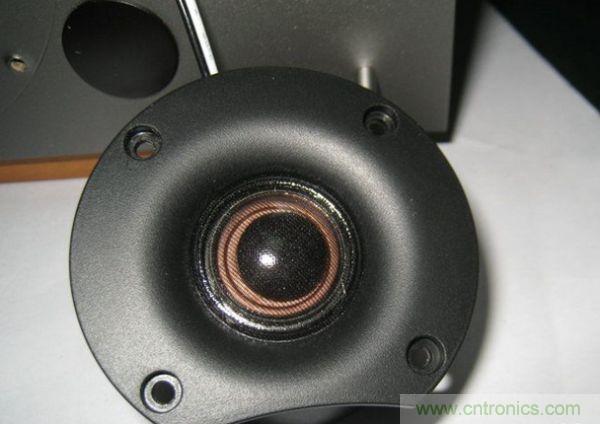

絲絹膜高音揚聲器在主流的高音揚聲器振膜材質中，絲絹膜有著其他振膜所缺少的柔和感和細膩度，且解析力和瞬態表現在經過獨特的處理后也不輸金屬振膜，另外還消除了金屬振膜聽覺上的毛刺感和疲勞感。

高音揚聲器

[page]

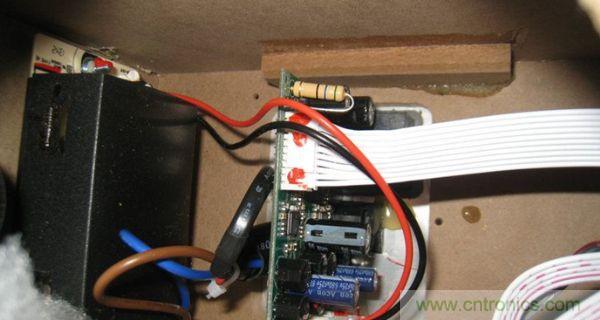

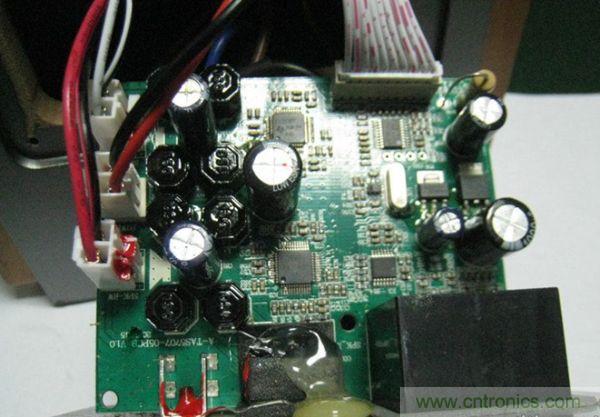

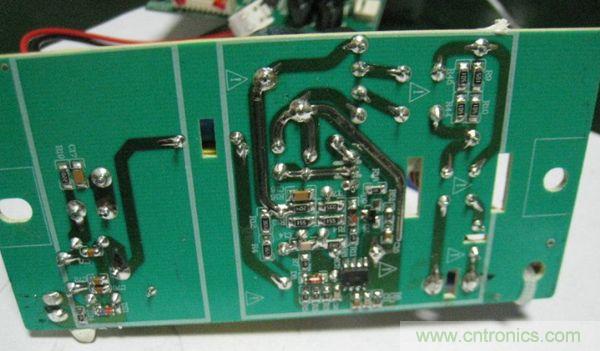

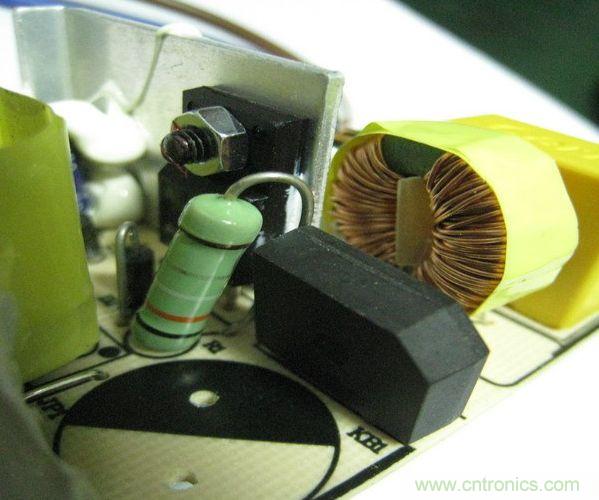

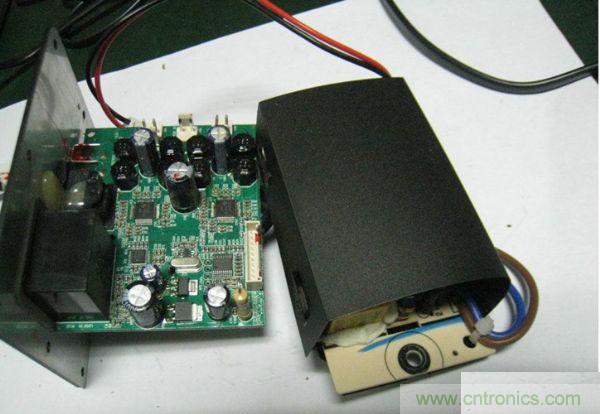

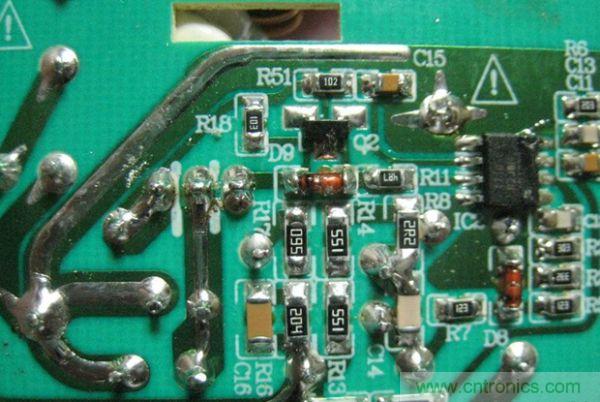

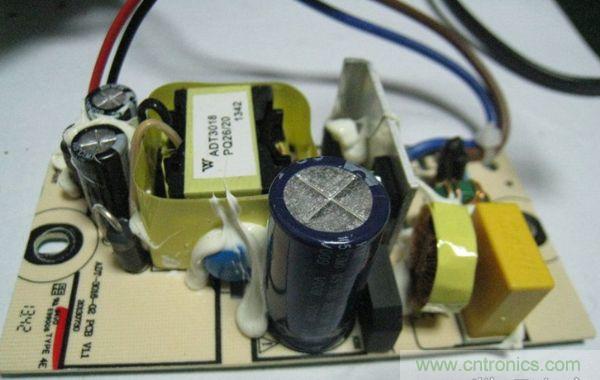

功放板

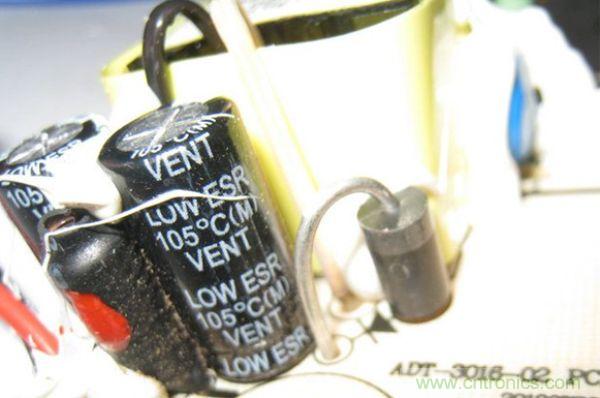

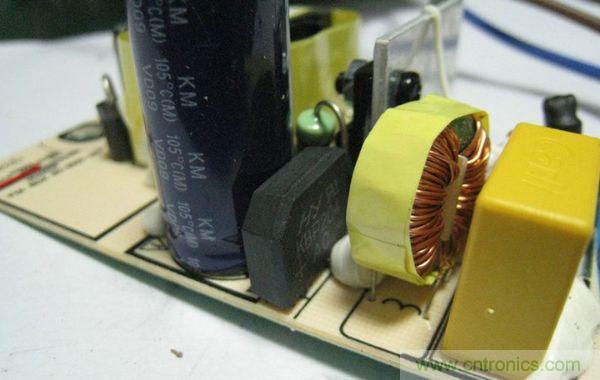

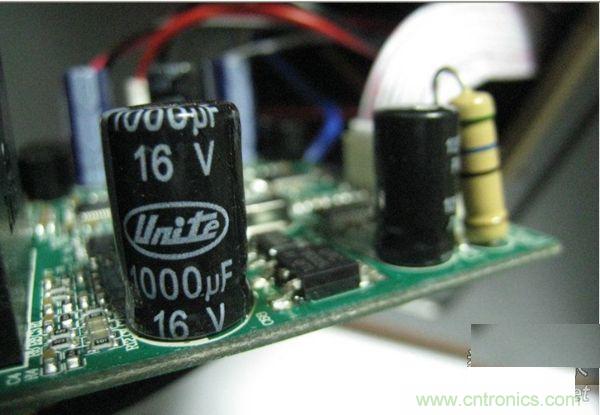

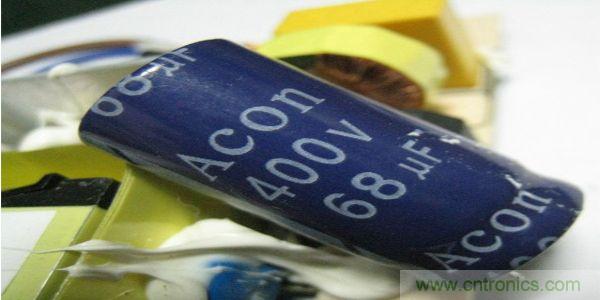

電解電容

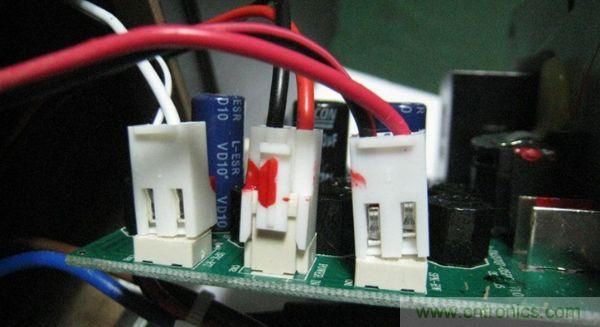

左邊是連接高音，中間是電源，右邊是低音連接。

左邊是連接高音，中間是電源，右邊是低音連接

[page]

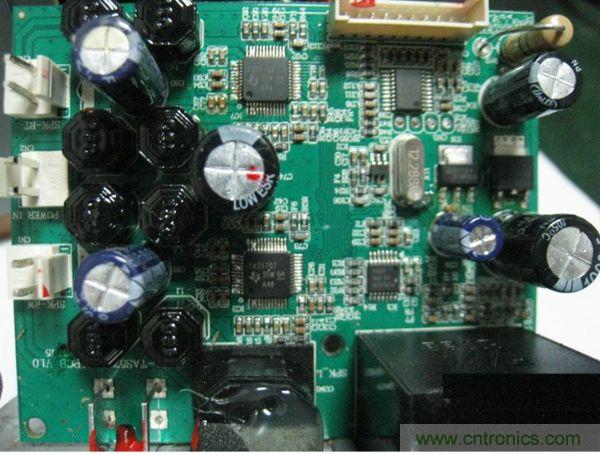

DSP數字音頻架構的電子分頻技術

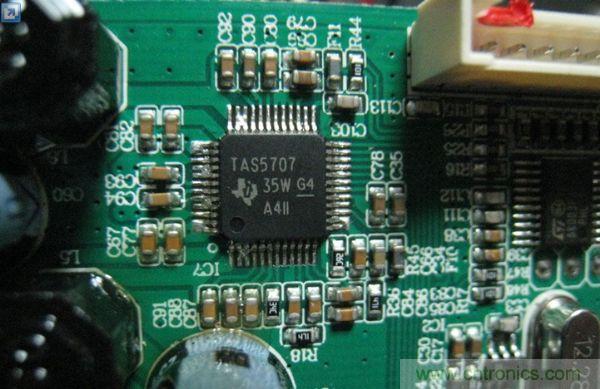

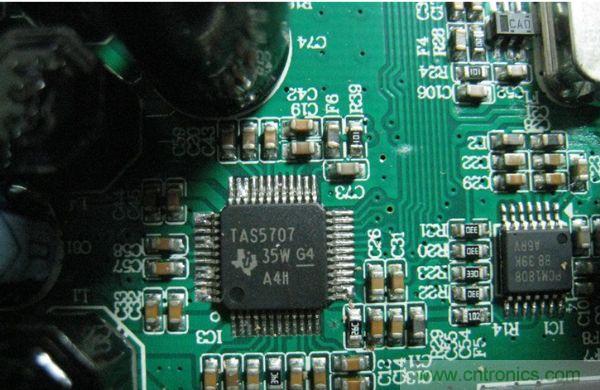

德州儀器TAS5707

德州儀器TAS5707是用于驅動立體聲橋接揚聲器20瓦,高效率,數字音頻功率放大器。TAS5707經營一個384 kHz的開關速度和352 kHz的開關頻率,取決于輸入采樣率之間的PWM載波。過采樣與第四階噪聲整形相結合,提供了一個扁平的本底噪聲和優異的動態范圍從20 Hz至20 kHz。

德州儀器TAS5707
