【導讀】我們常見的充氧器都是連續的供氧氣的，大家可以感覺到它們的壽命不長，并且從理論上來說也不節能。其實家養的魚缸里面的魚不多，根本不需要一直供氧氣，只需間隔補給氧氣即可。這里介紹一種可自動間隔充氧的自動控制器的電路圖，電路很簡單，一裝即成。有興趣的發燒友們可以自己動手做一個。
養魚的魚缸都需要充氧，但是市售充氧器多為連續工作，這樣會縮短充氧器壽命，更不利于節能。實踐證明：如果缸內魚的密度不是太大，即使是在夏天也不必要一直充氧，可以采用間隔供氧。
下面介紹的魚缸充氧自動控制器可使充氧器間隔工作，該裝置電路簡單，一裝即成。電路如圖所示。

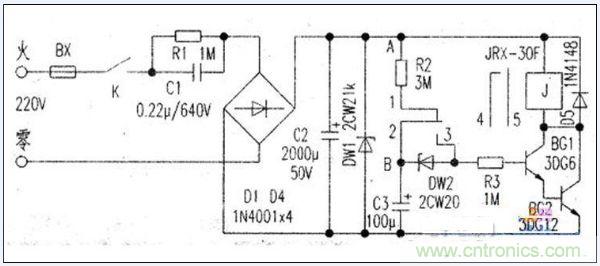

圖 魚缸充氧自動控制器電路圖
接通電源，DW1上的直流電壓經電阻R2、繼電器接點1、2對C3充電，當C3兩端電壓被充到約16V時，DW2擊穿，BG1、BG2飽和導通，繼電器吸合，接點4、5接通市電，充氧器開始工作。然后電容器C3上的電壓通過接點2、3、R3放電，維持BG1、BG2導通，繼電器J繼續吸合，充氧器繼續工作。
當C3兩端電壓下降到不能維持BG1、BC2導通時，BC1、BG2很快退出飽和區而截止。繼電器J釋放，接點4、5間斷開，充氧器’停止工作。接點1、2接通，C3又進行第二次充電。這樣周而復始，達到間隔充氧的目的。
該電路中若將R2、R3改為幾個固定電阻，并通過轉換開關來更換電阻，就可改變充氧時間與間隔時間。
