【詳解】單相半橋逆變原理

發布時間:2014-09-11 責任編輯:echolady

【導讀】隨著科技的進步,電子產品日新月異,功能簡單的產品已經被逐漸更替。新技術的誕生恰好滿足人們的需求,半橋逆變電路就是其中之一。這種電路主要應用在高低壓逆變、電子節能燈及變壓器領域。本文對單相半橋型逆變電路的原理進行講解,并詳細介紹了這種電路的優缺點。

【詳解】單相半橋逆變原理

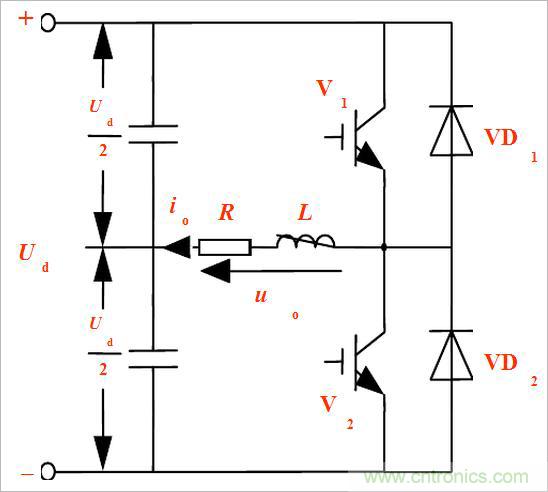

圖1:半橋逆變電路


從上圖中我們可以看到,在直流的一側有兩個能夠相互串聯的電容。這兩個電容的連接點是直流電源的中點。半橋逆變電路有兩個橋臂,每個橋臂有一個可控器件和一個反并聯二極管組成。負載連接在直流電源中點和兩個橋臂連接點之間。設開關器件V1和V2柵極信號在一周期內各半周正偏、半周反偏,兩者互補。當負載為感性時,工作波形如圖所示:

【詳解】單相半橋逆變原理【詳解】單相半橋逆變原理

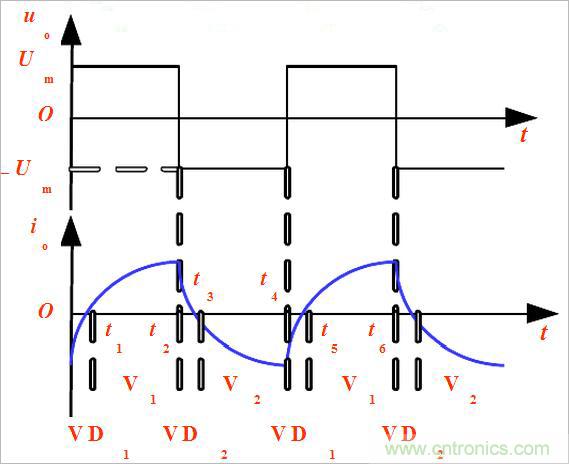

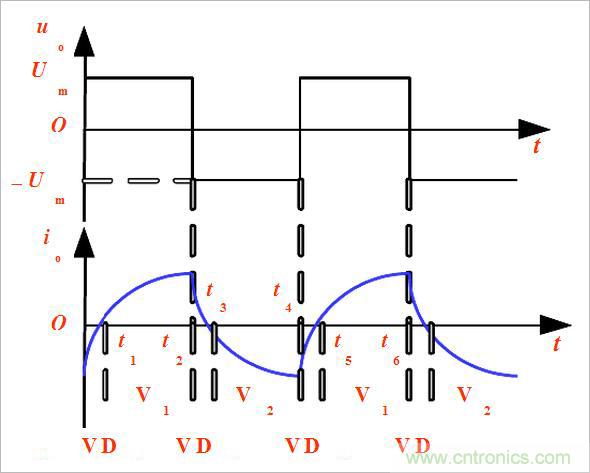

圖2:負載為感性時的工作波形


t3時刻io降為零時,VD2截止,V2開通,io開始反向并逐漸增大。t4時刻給V2關斷信號,給V1開通信號,V2關斷,VD1先導通續流,t5時刻V1才開通。

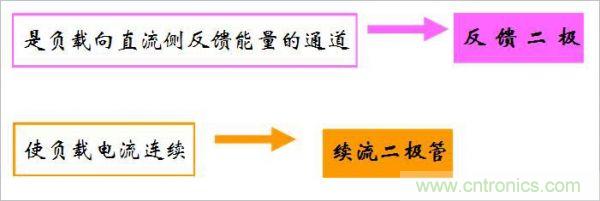

V1或V2通時,負載電流io和電壓uo同方向,直流側向負載提供能量。VD1或VD2通時,io和uo反向,負載電感中貯藏的能量向直流側反饋負載電感,將其吸收的無功能量反饋回直流側,反饋回的能量暫時儲存在直流側電容器中,直流側電容器起著緩沖這種無功能量的作用。

【詳解】單相半橋逆變原理
圖3:系統電路圖

可控器件為不具有門極可關斷能力的晶閘管時,須附加強迫換流電路才能正常工作。

半橋逆變電路優缺點

從原理的講解當中大家也一定能夠發現,半橋逆變電路所用的器件非常少,構造也比較簡單,而這就是它的優點。半橋逆變電路的輸出交流電壓幅值Um為Ud/2,這就需要在直流側串聯兩個電容器,并且在工作時控制兩個電容器來進行電壓的均衡,這就是它的缺點。
