降水量傳感器

常用的降水量傳感器有翻斗式和虹吸式兩種。本設計采用的是R.M.YOUNG公司生產的50202 型虹吸式傳感器，該傳感器無活動部件，敏感器件為電容傳感器。傳感器的測量腔體和采集漏斗外部均有保溫和加熱裝置，用于融冰或化雪。雨或雪通過采集漏斗進入測量腔體。測量范圍為0~50 mm，測量精度為±1mm，輸出信號為0~5.00 V DC，對應0~50 mm 的液位高度。進行觀測時，降水通過傳感器的采集漏斗進入測量腔體，使測量腔體內的液位高度發生變化，液位高度的變化值即為觀測時段的降水量。當傳感器的液位高度達到50 mm 時，傳感器自動產生虹吸，虹吸時間為30 s 左右，虹吸后，傳感器的液位高度回到零。

信號采集器

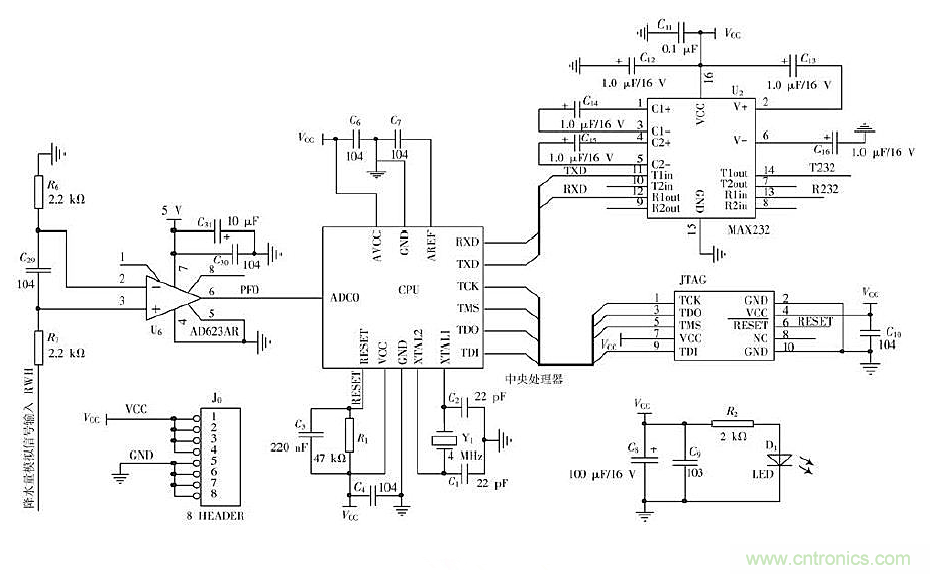

信號采集器由電源模塊和數據采集板組成。電源模塊為降水量傳感器和數據采集板提供工作電源，數據采集板采集測量降水量傳感器的0~5.00 V DC 輸出模擬量信號，并將模擬信號轉換為液位高數字信號發送給數據處理終端。數據采集板原理圖如圖所示。

數據采集板由中央處理器、模/數轉換電路和RS 232 通信接口電路組成。中央處理器采用AVR 系列單片機，該系列單片機具有高性能、低功耗的特點，處理器本身集成了10 位模/數轉換器和可編程串行通信接口，這使得數據采集板的外圍電路更為簡單。模/數轉換電路中采用的AD623 是一個集成單電源儀表放大器，它能在單電源（+3~+12 V）下提供滿電源幅度的輸出，AD623允許使用單個增益設置電阻進行增益編程，以得到良好的用戶靈活性。在無外接電阻的條件下，AD623被設置為單位增益；外接電阻后，AD623可編程設置增益，其增益最高可達1 000倍.AD623放大器對降水量傳感器輸出的0~5.00 VDC 信號進行預處理，處理后接入中央處理器的模/數轉換通道，對信號進行讀取。RS 232通信接口電路采用了MAX232芯片，這是一款兼容RS 232標準的芯片，由于電腦串口RS 232的電平是-10~+10 V，而單片機應用系統的信號電壓是TTL 電平（0~+5 V），MAX232 就是用來進行電平轉換的。CPU 通過模/數轉換通道讀取到的液位高值再通過RS 232通信接口發送給數據處理終端。
