【導讀】如何進一步提高電源產品的性能，同時降低自身的能耗成為電源研發與生產企業所面臨的挑戰。示波器作為電源測試中的重要工具，在電源的研發與生產的過程中發揮了非常重要的作用，但工程師在利用示波器進行測試的過程中，遇到的問題也會越來越多。本案例將以橫河DLM2000混合示波器為例，闡述電源測試中常見問題的解決方案。
問題1.混合信號的測量
邏輯輸入通道的必要性：
有必要測量電源中的控制信號；控制信號超過4路；需要同時測量模擬信號；控制命令與輸出電壓的關系。普通4通道示波器不能滿足要求！

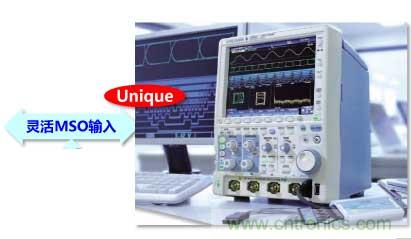

多臺示波器連接增加通道數：同步問題難以解決；測試效率低下！/ 使用混合信號示波器(MSO)；價格比普通示波器貴1/3以上。DLM2000不同于普通的4通道數字示波器!!!這款MSO具有業界首先采用的靈活MSO輸入功能，可根據需要，將其中的1個模擬通道和8bit邏輯輸入通道自由切換。因此，DLM2000是一臺2合1的示波器，既可以作為一臺4通道DSO，也可以作為一臺3+8 MSO來使用。擁有它，您可以捕捉捕獲到任何您想觀察的信號。
電源工程師專屬混合信號示波器：
預算緊張…預算只夠普通四通道數字示波器，但需要測試的信號太多了！模擬信號-電壓電流信號等；數字信號-各種控制信號；串行總線信號-I2C, SPI, UART 混合信號示波器太貴了…
使用DLM2000的話標配8bit邏輯通道：必要時增加通道數 ；可以解決絕大部分測試問題 ；普通4通道數字示波器的價格??！實現工程師一人一臺MSO!
應用實例：UPS混合信號測量
控制命令到輸出電壓穩定后的延遲時間測量

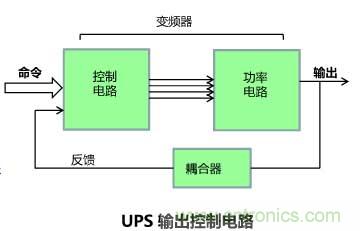

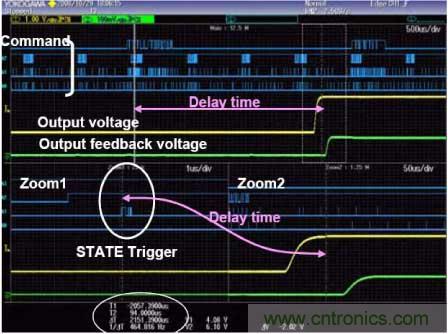

UPS可以以數字的方式控制輸出以及開關機。DLM2000可以驗證UPS發出命令（數字信號）到輸出電壓波形穩定后（模擬波形）的延遲時間，3+8的混合信號輸入保證了DLM2000在測量輸出電壓與輸出反饋電壓的同時可以同時測量多路的命令信號。另外，DLM2000超長的存儲深度保證在高采樣率下長時間捕獲波形，雙路放大功能使得長時間延遲的測量變得簡單。
問題2.長時間捕獲波形并測量
很多時候需要長時間捕獲波形并進行測量Vds是否超標？開機軟啟動過程；負載連續變化時；負載由滿載向空載，空載向滿載跳變的過程；PFC電路輸入為一個完整周期，測量時間從十幾毫秒至大于1秒！
目前的問題：
只能在滾動模式下進行，波形無法展開（放大），難以觀測其中的細節，測量精度受到影響
為什么需要長存儲？
采樣率與記錄長度及記錄時間的關系：

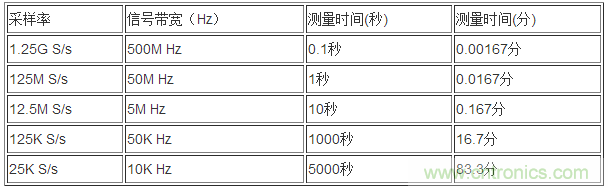

采樣率=記錄長度/記錄時間，假定100MS/s采樣率的同等條件下
示波器通常標出最高采樣率，在一定的存儲深度下，記錄時間增加到一定程度時會導致采樣率下降！長存儲可以在保持較高采樣率的同時觀察更長時間的波形！利用橫河先進的歷史存儲技術可以存儲更多屏的信號，想長時間捕捉波形…希望不降低采樣率，一口氣捕捉一連串動作，無法捕捉第二次的單次現象

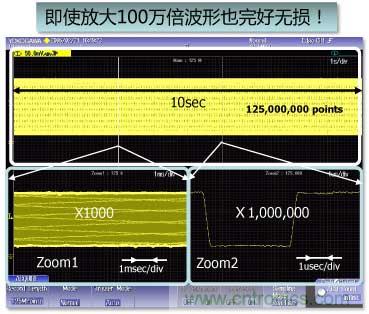

使用DLM2000的話：最大125Mpts(M2選件，交替模式)，捕捉目前為止無法捕捉的長時間信號，捕捉5,000秒10kHz信號(500sec/div)，同時捕捉電源PowerON波形和控制信號，超長存儲深度-最高125Mpts!-
但是大內存≠高效率！如果不能從存儲的波形數據中快速高效的找到需要的信息，長存儲的優勢沒有辦法得到充分發揮，在密集的長時間采集波形中如何找到異常信號？
使用DLM2000
1.雙區域縮放和搜索功能

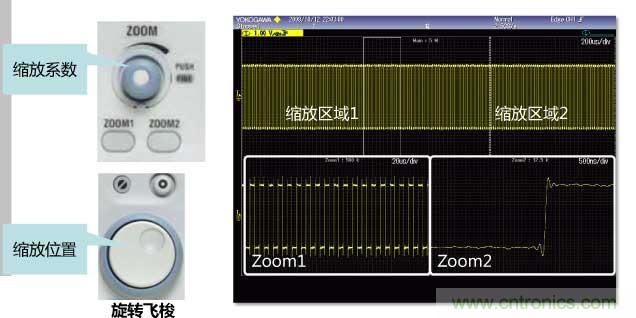

Zoom1和Zoom2區域可分別進行設置，有專用旋鈕來調整縮放倍數，并用飛梭鍵來調整位置，主窗口和縮放區域的比例不僅是50:50的比例，也可以調整為20:80 使縮放區域更寬，可以輕松觀察波形細節，自動卷動(Auto Scroll)：縮放區域的位置可以自動向前或向后卷動，卷動速度可以調節。
2.波形搜索：

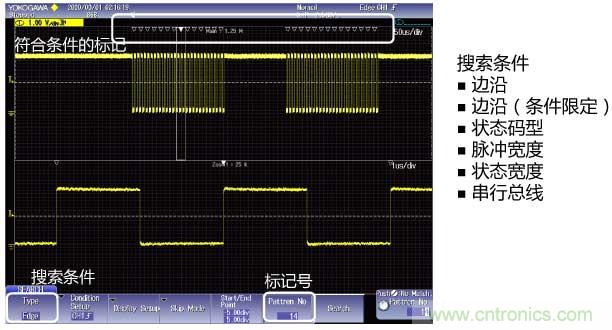

DLM2000提供了多種波形搜索條件，可將符合條件的波形的所有位置全部標記在屏幕上，并在縮放窗口中方便地切換顯示搜索結果。
應用實例：通過雙區域放大測量通道間延遲

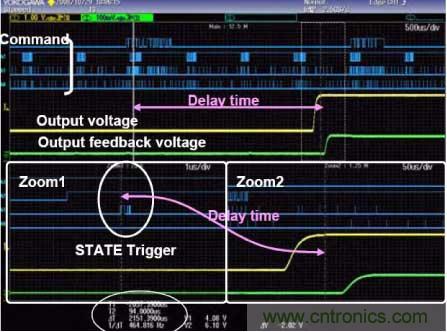

雙區域放大使得時間的測量變得簡單！通常情況下，時間的測量是通過放置開始光標與結束光標進行的，DLM2000具有雙區域放大功能，可以對波形的兩個不同區域分別進行放大并同時顯示，因此開始光標與結束光標可以很容易在兩個放大區域中進行精確的定位，在波形很密集并且時間間隔較大的情況下進行光標的測量尤其方便。
