【導讀】目前，MSO示波器(混合信號示波器)在市面上推廣，但市面上的產品良莠不齊，普通用戶難以辨別。MSO，全稱混合信號示波器，是用于調試和驗證今天許多基于DSP混合信號設計的新工具。MSO在一臺一體化的儀器上提供模擬和數字波形的時間相關顯示，以及跨所有模擬和數字通道的強大混合信號觸發能力。
對于大多數工程師來說，MSO是一款可快速用于重要而簡單的設計驗證任務的儀器，是一種把數字存儲示波器(DSO)的所有測量能力(包括自動定標，觸發釋抑，模擬和數字通道無限余輝，探頭/通道去時間偏差和等效時間采樣)與邏輯分析儀的部分測量能力組合到單臺同時工作的儀器之中的混合式測試儀器。
MSO的主要應用領域包括兩個方面。其一，捕獲混合信號器件。例如模數轉換器(ADC)和數模轉換器(DAC)上的模擬和數字信號;其二，驗證和調試帶有嵌入式地址和數據總線的混合信號設計。例如模擬I/O，數字并行I/O端口，以及I2C和SPI。
相對于邏輯分析儀而言，MSO使用方式簡單容易。MSO的使用在許多方面與使用示波器相同，而掌握邏輯分析儀的使用方法要花費大量時間，就算工程師了解邏輯分析儀的使用方法，對特定測量所必須的設置也比設置示波器麻煩得多。此外，邏輯分析儀的高級測量能力也增加了測量的復雜程度，通常會給今天的許多MCU和DSP的設計調試帶來約束。而且MSO對用戶更加友好，提供快速的波形更新率。基于高度集成硬件體系結構的MSO因而有遠為敏捷的響應，使用也容易得多。
那MSO具有哪些功能特色呢?以SIGLENT SDS2000系列為例，它可以選配邏輯通道功能，主要的功能特色包括：
8個高速定時通道, 具有高達500MSa/s 的采樣率

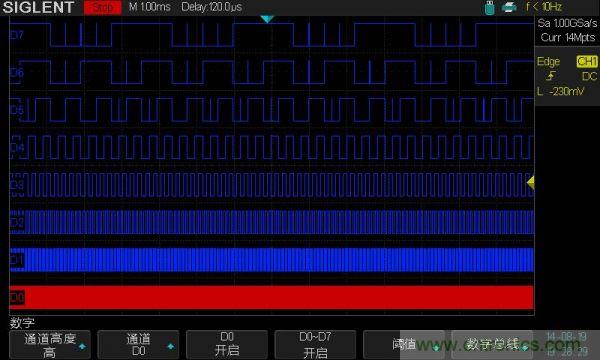

圖1：觸發和顯示8位的數字信號

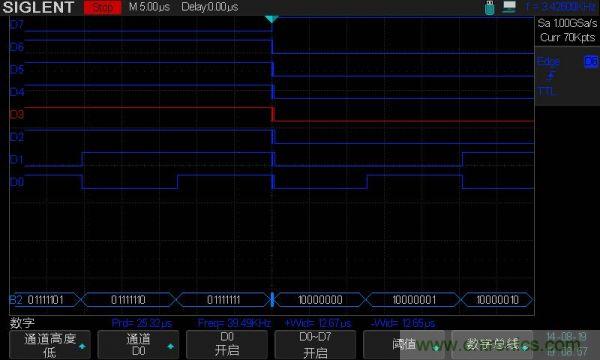

圖2：觸發和顯示16進制或2進制的總線波形
數字信號測量
可查看四種精確的測量結果

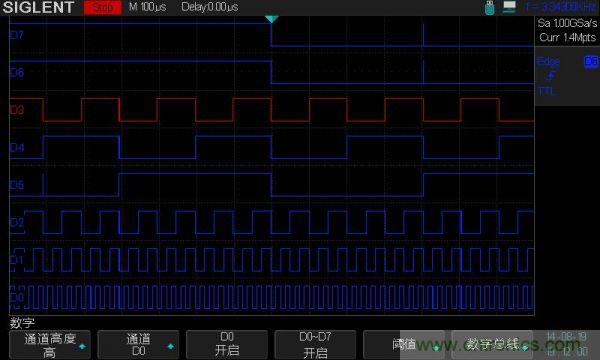

圖3：數字信號測量
改變數字信號的顯示位置
用數學類垂直位置旋鈕選中希望改變的數字信號通道，然后用數學類檔位旋鈕改變數字通道波形的顯示位置，如下圖：
圖4：數學類檔位旋鈕改變的數字通道波形
總而言之，MSO示波器操作簡單，功能實用，是工程師測試測量的理想選擇。
