中心議題：

• 激光管(LD)的電源系統構成
• 激光管(LD)的電源工作原理分析

解決方案：

• 增大電感、減小ton都可以減小紋波
• 采用200kHz的工作頻率

半導體激光管(LD)和普通二極管采用不同工藝，但電壓和電流特性基本相同。在工作點時，小電壓變化會導致激光管電流變化較大。此外電流紋波過大也會使得激光器輸出不穩定。二極管激光器對它的驅動電源有十分嚴格的要求；輸出的直流電流要高、電流穩定及低紋波系數、高功率因數等。隨著激光器的輸出功率不斷加大，需要高性能大電流的穩流電源來驅動。為了保證半導體激光器正常工作，需要對其驅動電源進行合理設計。并且隨著高頻、低開關阻抗的MOSFET技術的發展，采用以MOSFET為核心的開關電源出現，開關電源在輸出大電流時，紋波過大的問題得到了解決。

1系統構成

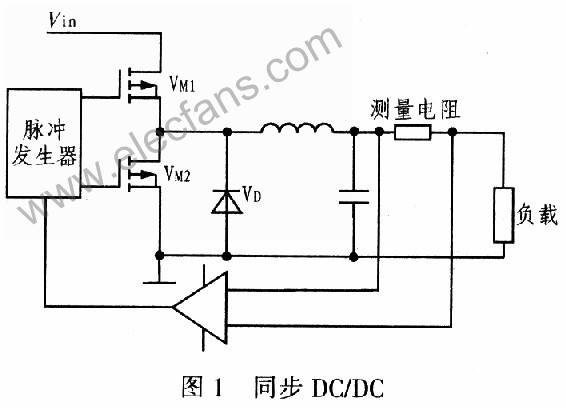

裝置輸入電壓為24V，輸出最大電流為20A，根據串聯激光管的數量輸出不同電壓。如果采用交流供電，前端應該采用AC／DC作相應的變換。該裝置主要部分為同步DC／DC變換器，其原理圖如圖1所示。

[page]
Vin為輸入電壓，VM1、VM2為MOSFET，VM1導通寬度決定輸出電壓大小，快恢復二極管和VM2共同續流電路，整流管的導通損耗占據最主要的部分，因此它的選擇至關重要，試驗中選用通態電阻很低的M0SFET。電感、電容組成濾波電路。測量電阻兩端電壓與給定值比較后，通過脈沖發生器產生相應的脈寬，保持負載電流穩定。VM1關斷，快恢復二極管工作，快恢復二極管通態損耗大，VM2接著開通續流，減少系統損耗。

2工作原理

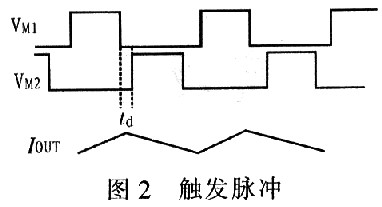

 VM1導通ton時，可得：，電流紋波為：;VM1關斷，電流通過VD續流，接著VN2導通。由于VM2的阻抗遠小于二極管阻抗，因此通過VM2續流。VMl、VN2觸發脈沖如圖2所示。圖2中td為續流二極管導通時間。

二極管消耗的功率為P=VtdI0。一般快恢復二極管壓降0．4V，當電流20A時，二極管消耗功率為0．8W。如采用MOSFET，則消耗的功率將小很多。本實驗采用威世半導體公司的60A的MOSFET，其導通等效電阻為0．0022Ω。當電流為20A時，消耗功率約為0．088W。

由電流紋波公式可知，增大電感、減小ton都可以減小紋波。為了不提高電感容量，實驗中采用200kHz的工作頻率，其中電感選用4．8-μH，根據公式可得激光管壓降2V時紋波電流約為1000mA。

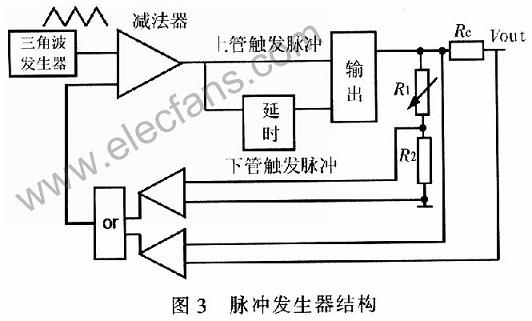

系統采用了電流負反饋電路，以適應激光二極管的要求。當負載變化，電流略大于給定電流時，減小ton寬度，電壓降低。電流略小于給定電流時，增加ton寬度，這樣可以維持電流穩定。圖3所示為脈沖發生器結構。

[page]
圖3中，R1，R2為電壓測量電阻，Rc為電流測量電阻。調節R1可以設定最大輸出電壓。Rc限制最大輸出電流。當最大電壓或電流其中一個達到給定值，則脈沖寬度最大。這樣可以保證負載正常工作。

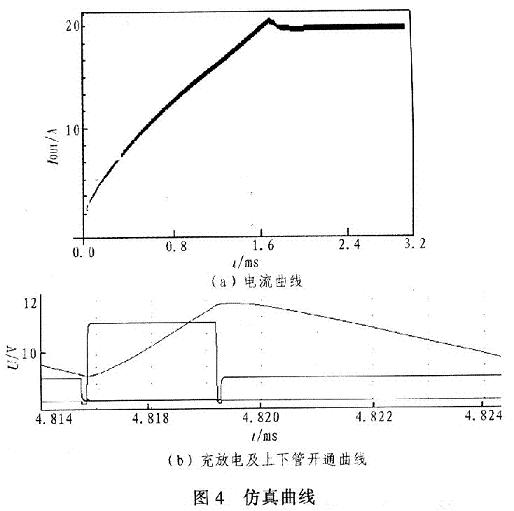

其仿真結果如圖4所示。


3實驗結果

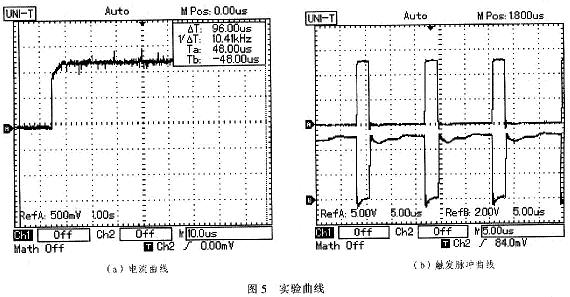

實驗曲線如圖5所示，實驗數據為輸入電壓12V，輸出電壓2V左右，測量電阻0．0025Ω，最大輸出電流20A。

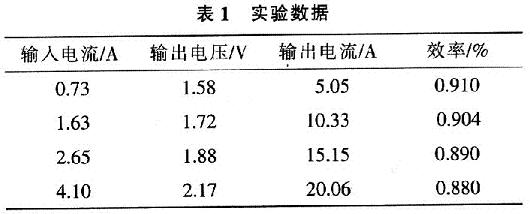

實驗中用50A的2個二極管串聯作為負載，輸入電壓12V時，不同電流下輸出及效率如表1所示。
